En este tutorial, se le mostrará cómo utilizar varias de las características para análisis de flujo de potencia de EasyPower. EasyPower utiliza el algoritmo más robusto y preciso jamás desarrollado: el método de inyección de corriente. El programa también utiliza lo último en técnicas de algoritmos de dispersión para encontrar las condiciones de estado estable del flujo de potencia de un sistema de potencia en operación.
Para ejecutar el análisis de flujo de potencia:
Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.
Flujo de potencia (Power Flow) en la cinta de opciones para abrir el modo de análisis Flujo de potencia (Power Flow). La cinta de opciones Flujo de potencia (Power Flow) contiene botones que se utilizan en los cálculos de flujo de potencia. Resuelve (Solve). EasyPower muestra el análisis de flujo de potencia en este sistema pequeño. Los flujos de megavars se muestran dentro del paréntesis y los flujos de megavatios fuera de los paréntesis. Las tensiones por unidad y ángulos de potencia de cada barra se muestran a un ángulo de cuarenta y cinco grados.

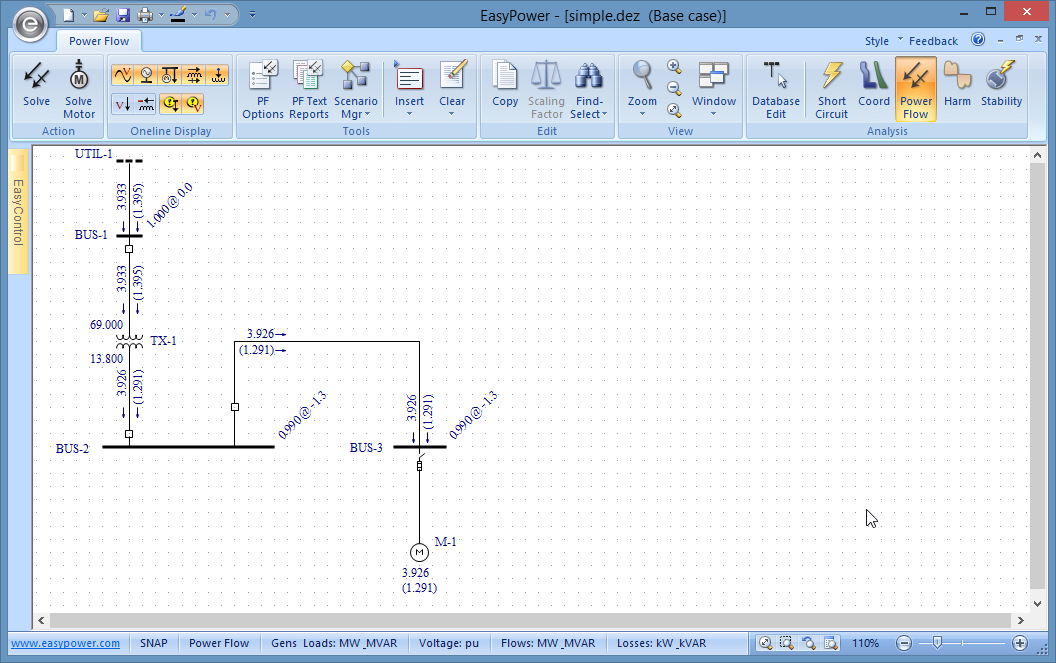

Figura 1: Análisis de flujo de potencia
El botón
Sobrecargas (Overloads) ya está seleccionado por predeterminación. Los equipos que están sobrecargados aparecen resaltados en rojo. Puesto que no hay equipos que estén sobrecargados en Simple.dez nada aparece resaltado.
Nota: EasyPower también resalta equipos que están dentro del 10% de sobrecarga. El umbral de sobrecarga puede ser ajustado en el cuadro de diálogo Opciones de flujo de potencia (PF Options).
Pérdidas (Losses). Las pérdidas de kW y kVAR en el transformador y cable se muestran (ver la figura siguiente).

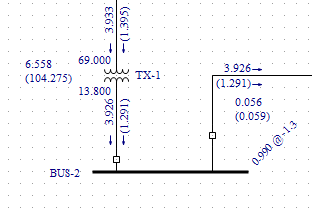

Figura 2: Visualización del Flujo de potencia con las pérdidas asociadas
Caída de tensión (Voltage Drop). Los porcentajes de caída de tensión a través del transformador y cable se visualizan (ver la figura siguiente).

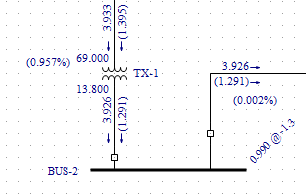

Figura 3: Visualización de Flujo de potencia con caídas de tensión en porcentaje
Después de ejecutar el flujo de potencia, se puede analizar el efecto de uno o más motores arrancando en el sistema. EasyPower calcula el impacto al sistema por el arranque del motor en el momento cuando el motor actúa como un rotor bloqueado.

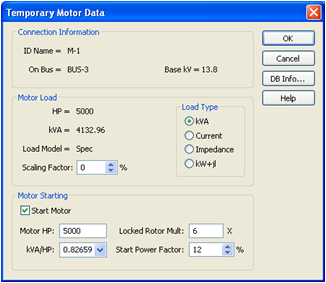

Figura 4: Cuadro de diálogo de datos temporales del motor (Temporary Motor Data Dialog Box)
Resuelve (Solve). Esto establece el caso base del flujo de potencia antes de arrancar el motor. Observe que el motor no consume potencia.
Resuelve motor (Solve Motor). Los resultados del arranque del motor se visualizan en el diagrama unifilar. Observe que las barras se tornan de color rojo. Las tensiones de barra están por debajo del "Umbral de baja tensión de barra." (El "Umbral de baja tensión de barra" propone valores predeterminados dentro del 5% de unidad. Esto se puede ajustar en el cuadro de diálogo Herramientas > Opciones de flujo de potencia (Tools > Power Flow Options) en la pestaña Control.) En ambos análisis de flujo de potencia y arranque de motor, puede reconocer problemas de tensión rápidamente en sistemas grandes al ver barras de color rojo.

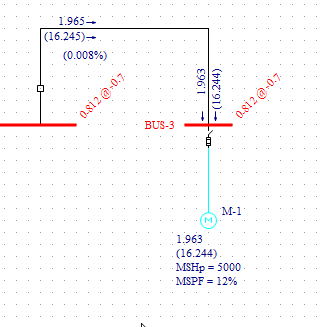

Figura 5: Análisis de arranque de motores (Motor Starting Analysis)
Para estudios de contingencia rápida y verificación de escenarios de contingencia, puede ejecutar flujos de potencia después de hacer cambios temporales a los datos de equipos. Todas las modificaciones a los datos de equipos al estar en el modo de análisis Flujo de potencia (Power Flow) son temporales. Los cambios no afectan los datos verificados digitados en el modo
Edita base de datos (Database Edit). Se puede editar temporalmente todos los generadores, servicios eléctricos, transformadores, motores, cargas, condensadores y elementos en derivación (shunts).
Resuelve (Solve).

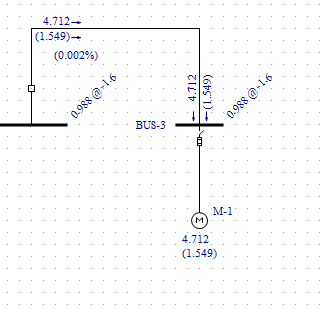

Figura 6: Motor con factor de escala de 120%
Observe que la carga de 120% del motor que se muestra es mayor que la carga del 100% del mismo motor. Al cambiar el Factor de Escala de un motor le permite que haga pruebas de escenarios con cargas diferentes sin cambiar las especificaciones dadas de los motores.
Nota: En forma rápida puede modificar el factor de escala de múltiples motores y cargas al hacer clic en Cambia factor de escala (Change Scaling Factor) desde la cinta de opciones. Los cambios se aplican a los motores y cargas del diagrama unifilar que se han seleccionado en color verde. Esto permite de una forma fácil y rápida verificar las condiciones de cargas pico, condiciones de cargas ligeras, adiciones futuras y otros factores prevalentes en un sistema de potencia.
Haga clic en la cinta de opciones
Opciones de flujo de potencia (PF Options) y después seleccione la pestaña Salida del diagrama unifilar (One-line Output).
Observe las opciones disponibles en el diagrama unifilar.
Resuelve (Solve).

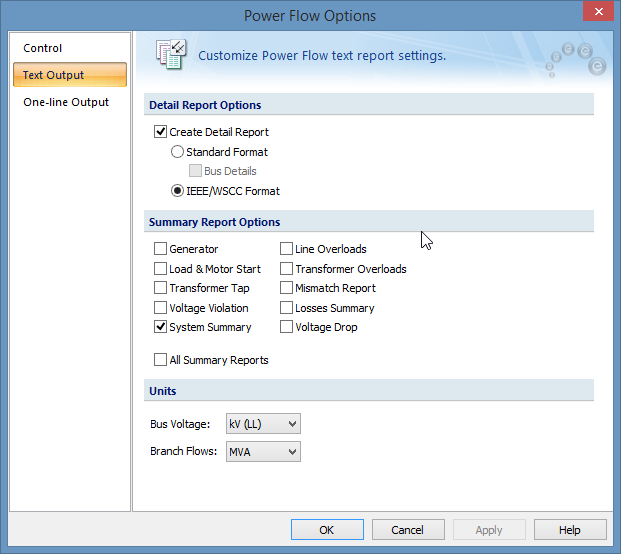

Figura 7: Cuadro de diálogo de salida de texto de flujo de potencia (Power Flow Text Output Dialog Box)
Ventana (Window).Sugerencia: También puede hacer doble-clic en los íconos de ventana creados en la esquina inferior izquierda.
Este es un breve resumen del programa de flujo de potencia de EasyPower. Características como cambiadores de tomas bajo carga (LTC), control de tensión de generadores, modelos de grupos de motores y muchos otros están disponibles. El Manual de Usuario de EasyPower y el sistema de Ayuda cubre estas características de flujo de potencia en mayor profundidad.
 |
