Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.
Coordinación (Coordination) para abrir el modo de análisis Coordinación (Coordination).Este tutorial le guiará a través de varias de las principales características del programa de coordinación PowerProtector™ de EasyPower.
Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar. Coordinación (Coordination) para abrir el modo de análisis Coordinación (Coordination).
Abre TCC (Open TCC).

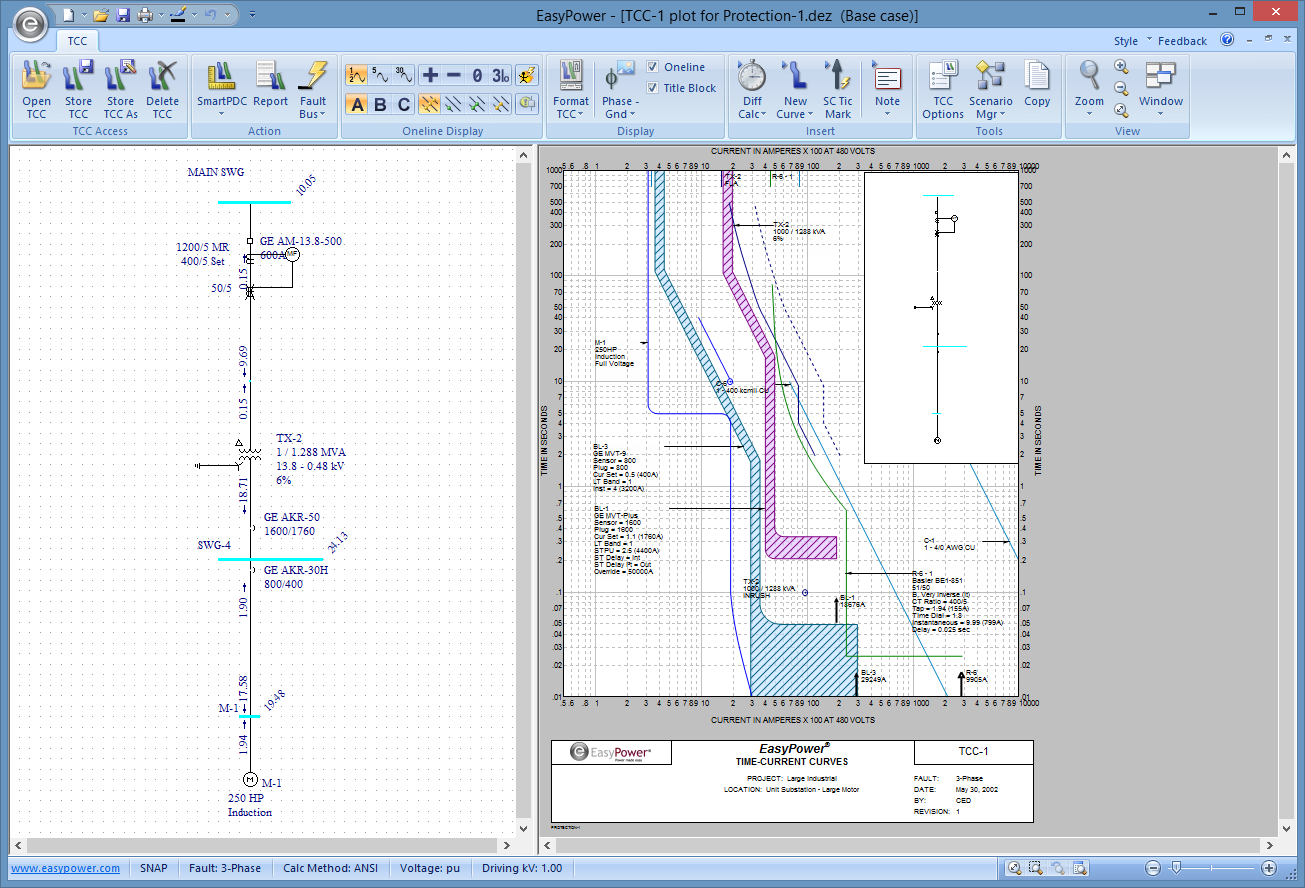

Figura 1: Gráfico TCC (TCC Plot)
La ventana de EasyPower de TCC soporta el arrastre dinámico de las curvas de todos los dispositivos de protección. Esto proporciona una interfaz fácil y libre de problemas para cambiar la configuración del equipo.
Pase el mouse sobre el relé R-6 en el gráfico de la TCC hasta que aparezca una flecha de dos puntas, y arrastre la curva hacia arriba y hacia abajo. El ajuste de tiempo del relé cambia dinámicamente. El mensaje emergente indica la última configuración del ajuste de tiempo.
Nota: Las configuraciones de los relés también se pueden modificar mediante el cuadro de diálogo al hacer doble-clic en el relé.
Figura 2: Coordinación Dinámica de Curvas de TCC
Hay dos diagramas unifilares en la ventana de TCC: uno ubicado dentro de la TCC, y uno ubicado a la izquierda de la TCC. (En este tutorial nos referimos a ellos como el "diagrama unifilar interior" y el "diagrama unifilar izquierdo.")
El diagrama unifilar interior siempre muestra una vista amplificada del diagrama unifilar izquierdo. Esto proporciona una vista preliminar de la pre-impresión de la TCC. Este cuadro interior del diagrama unifilar se puede mover y cambiar de tamaño como lo muestra la figura a continuación.
En el diagrama unifilar izquierdo, los diferentes tipos de equipo se pueden mover, arrastrar o modificar usando la interfaz común y típica a todos los diagramas unifilares de EasyPower. El diagrama unifilar interior es simplemente una imagen del diagrama unifilar izquierdo.
Nota: Los movimientos y arrastres hechos en el diagrama unifilar izquierdo de la TCC no afectan al diagrama unifilar maestro en el modo Edita base de datos (Database Edit).

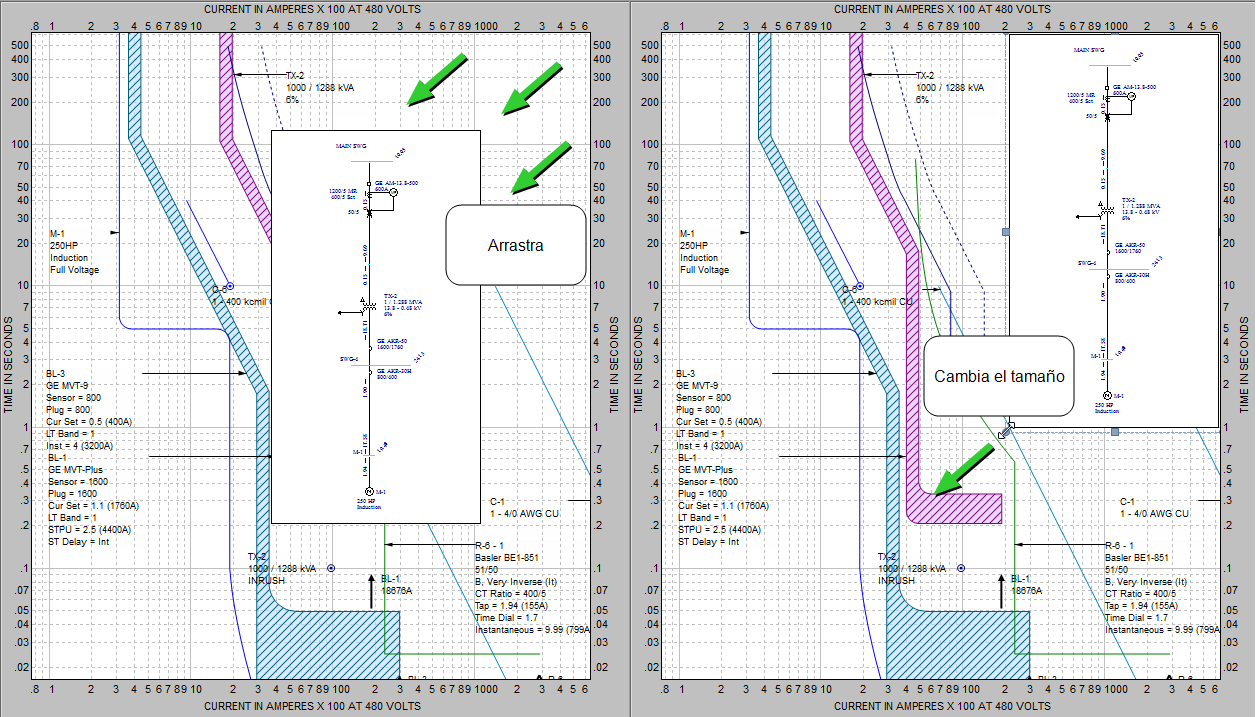

Figura 3: Para arrastrar y cambiar el tamaño del diagrama unifilar de TCC
La ventana de TCC está integrada directamente con el análisis de cortocircuito de EasyPower. Las corrientes de falla se muestran en el diagrama unifilar de la TCC al igual que en el diagrama unifilar maestro. Además, estas corrientes de cortocircuito calculadas automáticamente acortan las curvas de TCC cuando así se especifique en las Opciones TCC (TCC Options).
Se muestran las corrientes remotas y de cortocircuito para la falla en SWG-4. Adicionalmente, las marcas de activación de TCC y las corrientes recortadas se ajustan automáticamente con base en las corrientes de falla y las remotas.
Figura 4: La curva del relé se recorta en el punto de corriente remota (Relay Curve Clips at Remote Current)

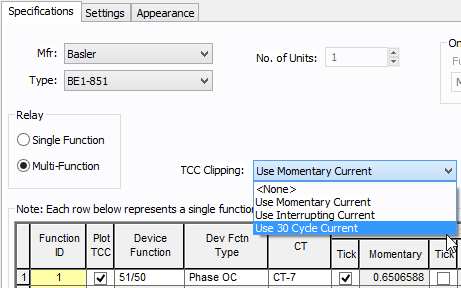

Figura 5: Modificación del recorte de la TCC en el Diálogo de datos temporales del Relé (TCC Clipping Modification in the Temporary Relay Data Dialog)
La curva del relé se acorta ahora al nivel de la corriente de falla de 30 ciclos en vez de en la corriente máxima de falla de 1/2 ciclo. Esto proporciona mayor flexibilidad y precisión al determinar la configuración de coordinación apropiada del relé.
Nota: Es posible que quiera experimentar y cambiar otras configuraciones en el cuadro de diálogo Datos temporales del relé (Temporary Relay Data). Por ejemplo, al escribir nuevos nombres en Identificación de función (Function ID) lo cual agrega múltiples curvas de funciones al relé. En la pestaña Configuraciones (Settings), las configuraciones del relé Instantáneo (Instantaneous) y Ajuste de Tiempo (Time Dial) se modifican. En la pestaña Aspecto (Appearance), puede cambiar los colores y estilos de la curva.
Provoque falla en barra(s) (Fault Bus(es)). Se despliega las corrientes máximas de falla para cada barra.Observe que las marcas de activación y los puntos de recorte también se ajustan en la TCC.
Opciones TCC (TCC Options). En el cuadro de diálogo Opciones TCC (TCC Options) y en la pestaña Control cortocircuito (SC Control), seleccione Especificado por usuario (User-Specified), y después haga clic en OK.Las marcas de activación de la TCC y sus puntos de recorte se actualizan con base en las corrientes especificadas por el usuario en el cuadro de diálogo de cada dispositivo de protección. Por ejemplo, haga doble-clic en la curva azul del dispositivo de disparo electrónico (SST), seleccione la pestaña Cortocircuito (Short Circuit) y observe la 22 kA escrito por el usuario.
Al estar en la TCC, haga clic en
Imprime (Print). En el cuadro de diálogo Imprime TCC (Print TCC) seleccione una de las opciones de impresión que se muestran abajo y después haga clic en OK.
El gráfico de la TCC imprime exactamente lo que se muestra en la pantalla. Esto proporciona una velocidad tremenda y gran facilidad de uso en el proceso de generar impresiones profesionales y nítidas.

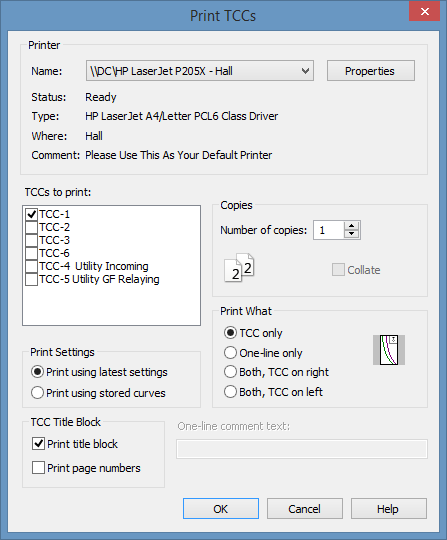

Figura 6: Cuadro de diálogo para imprimir TCCs (Print TCCs Dialog Box)
Para cambiar las configuraciones de los dispositivos de protección, haga doble-clic en cualquier curva de la TCC o elemento del diagrama unifilar. Esto abre un cuadro de diálogo el cuál le permite cambiar las configuraciones del equipo y las características de las diferentes curvas.
Nota: La lista completa de conductores, transformadores y motores está disponible en el modo Edita base de datos (Database Edit) Si quiere ver estos al estar en la TCC, haga clic derecho en la curva y seleccione Información de base de datos (DB Info).
Las TCCs se crean al seleccionar un equipo del diagrama unifilar y hacer clic en un botón.
Traza TCC (Plot TCC). Aparecerá una nueva ventana de TCC.Nota: Puede arrastrar los cuadros de texto a otras partes dentro de su ventana de trabajo y así mejorar legibilidad en la misma.
Este ha sido un resumen breve del programa de Coordinación PowerProtector™ de EasyPower. Puede ser que quiera experimentar con otras TCCs guardadas en el archivo Protection-1.dez. Además, tenga en cuenta que hay otras características disponibles en PowerProtector™ que no fueron discutidas en profundidad en este tutorial. Algunas se enumeran a continuación.
Nota: La biblioteca estándar de EasyPower ya tiene una gama completa de curvas de TCC, sin embargo, existe una interfaz sencilla para ingresar curvas si fuere necesario.
Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic
en la esquina superior derecha de la ventana de EasyPower o pulse F1.
|
