Tutorial - SmartDesign™

En este tutorial, le mostramos como dimensionar equipos eléctricos de sistemas de potencia usando el módulo SmartDesign™ de EasyPower. SmartDesign™ es una herramienta automatizada para dimensionar equipos de conmutación, celdas de media tensión, tableros de distribución, CCMs, conductores, interruptores automáticos, fusibles y otros equipos eléctricos para cumplir con las exigencias del NEC.

Nota: La función SmartDesign™ no está disponible en la versión de Demostración de EasyPower.

Antes de utilizar SmartDesign™, debe crear el modelo completo del sistema entero incluyendo motores y cargas. Una muestra del diagrama unifilar se ha creado para este tutorial.

Para comenzar, abra el archivo SmartDesign-1.dez del directorio Samples. Haga clic en Maximiza (Maximize) en la ventana del diagrama unifilar para llenar la ventana de sesión con el diagrama unifilar.

Diseño automatizado a partir del diagrama unifilar

1. Seleccione el transformador TX-1 y después haga clic en Diseño automatizado (Auto Design) en la cinta de opciones.

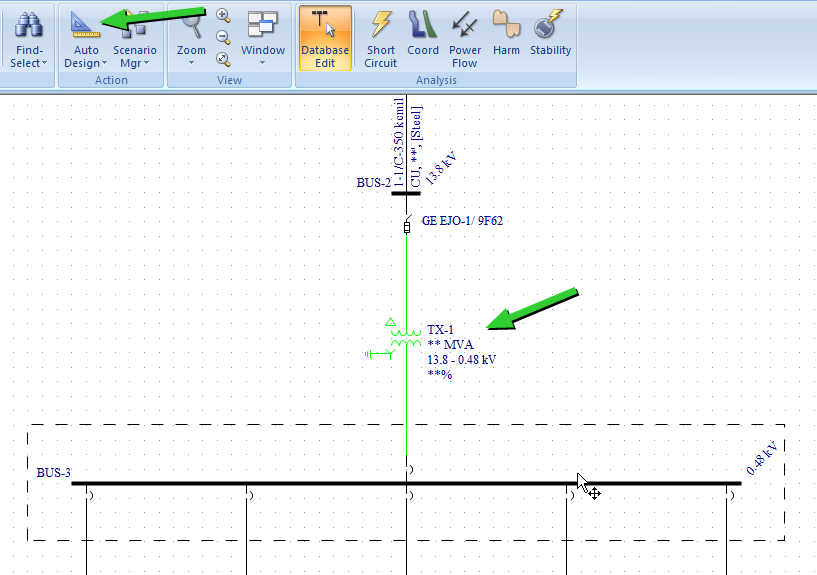

   Figura 1: Diseño automatizado diagrama unifilar (Auto Design One-line)

2. Un Informe diseño automatizado (Auto Design Report) es creado mostrando la dimensión del transformador y la carga usada para el dimensionamiento. Para ver el informe, haga clic en Ventana (Window), y después seleccione Informe diseño automatizado (Auto Design Report) para [disco (drive)]:\...\SmartDesign-1.dez.

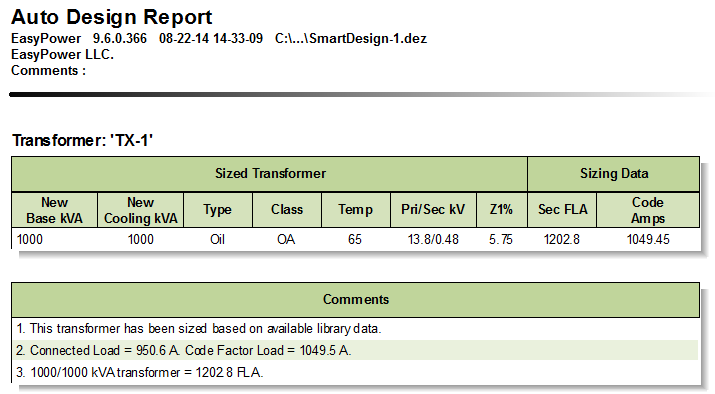

   Figura 2: Informe diseño automatizado (Auto Design Report)

3. Cierre el informe y después seleccione todos los componentes aguas abajo del transformador y haga clic en Diseño automatizado (Auto Design).

   Nota: Para seleccionar múltiples equipos del diagrama unifilar, mantenga presionada la tecla de mayúscula mientras selecciona cada equipo o haga clic y mantenga presionado el botón izquierdo del mouse para arrastrar un cuadro de selección alrededor de los equipos que desea seleccionar.

4. Se genera un nuevo Informe diseño automatizado (Auto Design Report), el cual muestra las nuevas dimensiones de todos los equipos seleccionados y los datos de las cargas utilizadas para dimensionar cada equipo. Seleccione el informe ubicado abajo del botón Ventana (Window) para visualizarlo.

Opciones de diseño automatizado

Para ver las opciones de diseño automatizado, haga clic en la flecha justo por debajo de Diseño automatizado (Auto Design) y seleccione Opciones diseño automatizado (Auto Design Options).

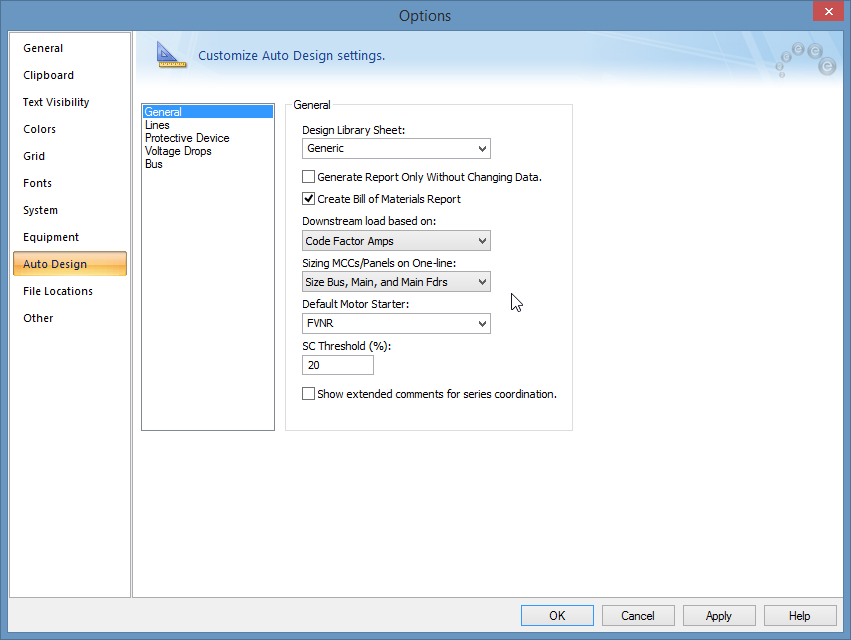

Figura 3: Opciones de diseño automatizado (Auto Design Options)

En la pestaña Diseño automatizado (Auto Design) del cuadro de diálogo Opciones (Options), puede especificar ajustes de Diseño automatizado para el dimensionamiento de equipo. Estos cambios tendrán afecto sobre todo el dimensionamiento subsecuente después de cerrar este cuadro de diálogo.

Diseño Automatizado de CCM y Paneles (tableros de distribución)

Hay cinco opciones diferentes de dimensionamiento para CCM y Paneles. Las opciones se seleccionan en las Opciones diseño automatizado (Auto Design Options) en el cuadro Dimensionando CCM/Paneles en diagrama unifilar (Sizing MCCs/Panels on One-line) e incluyen:

• Dimensiona todo (Size Everything)
• Dimensiona Barra, Disyuntor principal y Alimentadores Primarios (Size Bus, Main, and Main Feeders)
• Solamente dimensiona barra y Disyuntor principal (Size Bus and Main Only)
• Solamente dimensiona barra (Size Bus Only)
• Solamente dimensiona Disyuntor principal (Size Main Only)

También hay 3 formas de dimensionar el CCM y los paneles en el diagrama unifilar.

• Método cinta de opciones (Ribbon Method): Seleccione el CCM o panel a dimensionar y haga clic en Diseño automatizado (Auto Design) en la cinta de opciones. Este método utiliza la opción de dimensionamiento seleccionada en Opciones diseño automatizado (Auto Design Options) bajo Dimensionando CCM/Paneles en diagramas unifilares (Sizing MCCs/Panels on One-line).
• Método Clic-derecho (Right-Click Method): Al dimensionar un solo CCM o panel (tablero de distribución), las mismas opciones de dimensionamiento mencionadas anteriormente están disponibles. Haga clic derecho en el CCM o panel y seleccione Diseño automatizado (Auto Design) y después seleccione la opción de dimensionamiento que desea. Este método de dimensionamiento anulará la opción de dimensionamiento seleccionada en las Opciones diseño automatizado (Auto Design Options).

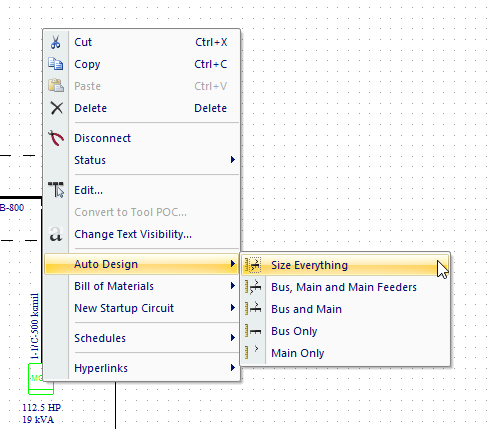

  Figura 4: Dimensionando un CCM en el diagrama unifilar utilizando el menú de contexto de clic-derecho (Sizing an MCC on the One-Line Using the Right-Click Context Menu)

• Método hoja de cálculo (Spreadsheet Method): El tercer método dimensiona el CCM o panel utilizando la hoja de cálculo dentro del cuadro de diálogo de equipo.
  1. Haga doble-clic en CCM-2_A y seleccione la pestaña Descripción (Description) del cuadro de diálogo Datos CCM (MCC Data).
  2. Haga clic derecho en una fila de la hoja de cálculo y seleccione Auto-dimensiona dispositivo de protección y conductor (Auto-size Prot Device and Cable).

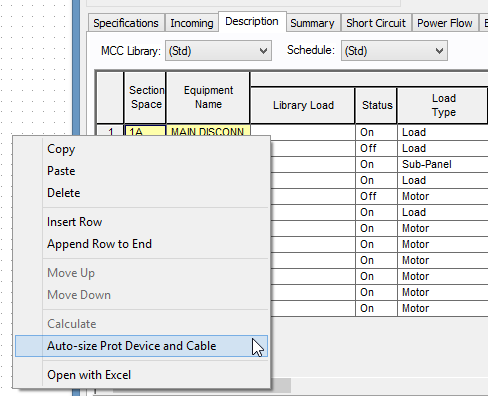

  Figura 5: Dimensionando una fila individual en el CCM utilizando la hoja de cálculo (Sizing an Individual Row in the MCC Using the Spreadsheet)

Para ver el Informe de Diseño automatizado, haga clic en Ventana (Window) en la cinta de opciones y después seleccione el Informe de diseño automatizado para (Auto Design Report for) [disco (drive)]:\...\SmartDesign-1.dez.

Modificación de la biblioteca

EasyPower lleva a cabo el diseño automatizado con base en la plantilla de diseño en la biblioteca. Puede modificar la hoja de estilo en la biblioteca de dispositivo de EasyPower. La hoja de estilo predeterminada tiene el título "Genérico (Generic)." Se pueden generar hojas de estilo para cualquier tipo de diseño e inclusive utilizando equipo de cualquier fabricante.

1. Seleccione el botón EasyPower y haga clic en Abra biblioteca (Open Library).
2. Seleccione el archivo Stdlib.mdb, y después haga clic en OK.
3. En la biblioteca, seleccione Diseña > EEUU > Genérico (Design > US > Generic) en la vista de árbol de archivos para abrir la hoja de estilo.

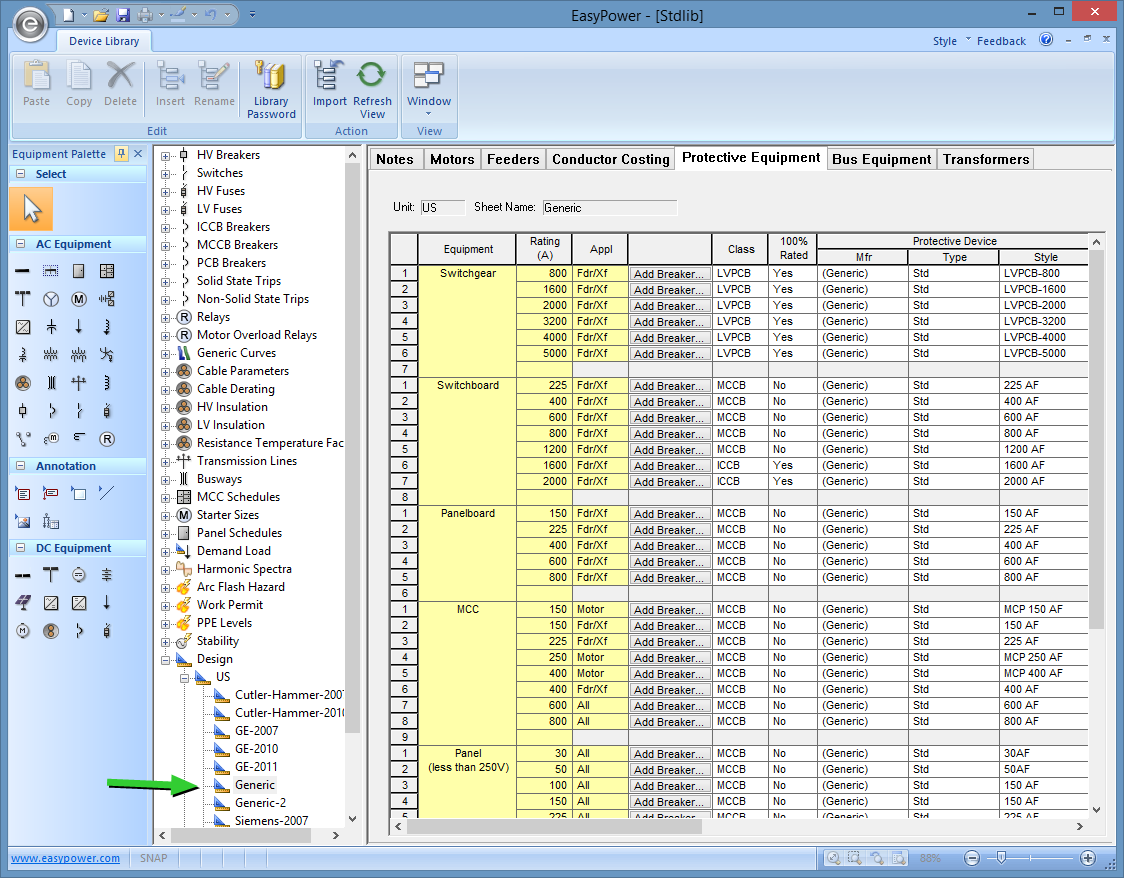

   Figura 6: Hoja de cálculo de la biblioteca de diseño automatizado mostrando la pestaña de equipos de protección (Library Auto Design Sheet Showing the Protective Equipment Tab)

Hay 7 pestañas para cada hoja las cuales contienen las especificaciones de dimensionamiento definidas por el usuario las cuales puede modificar según sus requerimientos. Puede crear hojas de estilo de diseño para múltiples fabricantes, tipos de edificios o zonas clasificadas. Los parámetros de diseño se determinan en Opciones diseño automatizado (Auto Design Options) al seleccionar la Hoja de estilo de diseño (Design Style Sheet) adecuada.

Consulte el tópico Personalización de la biblioteca de dispositivos (Customizing the Device Library) en Ayuda de EasyPower para mayor información.

Lista de Materiales

Un Informe de Lista de Materiales (Bill of Materials Report) se crea al realizar un diseño automatizado, siempre y cuando este informe está habilitado en Opciones diseño automatizado (Auto Design Options).

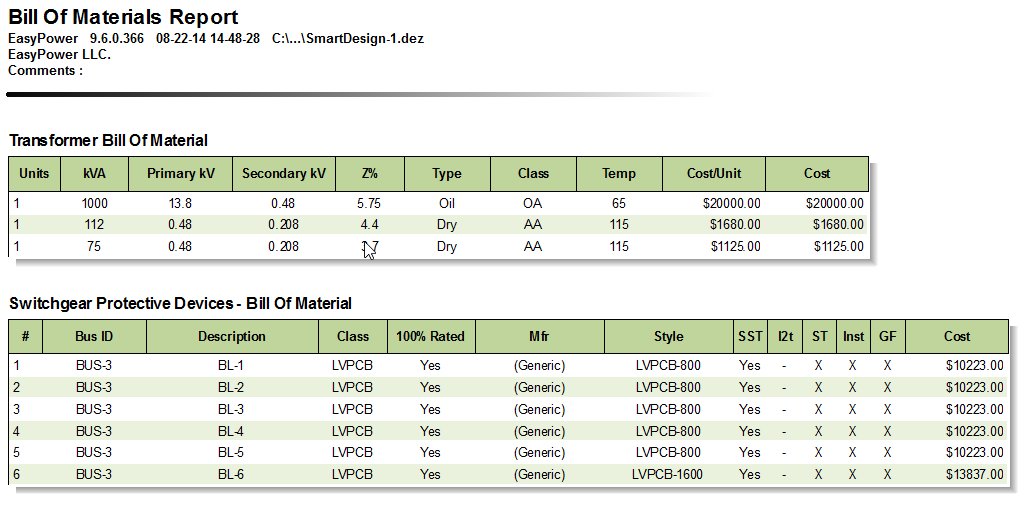

Figura 7: Informe de la Lista de Materiales

Conclusión

Este ha sido un resumen breve de la característica de Diseño automatizado de EasyPower. Los tópicos que se encuentran en EasyPower Ayuda cubren esta y otras funciones con mayor profundidad. Para abrir Ayuda, haga clic en la esquina superior derecha de la ventana de EasyPower o pulse F1.
