Tutorial - Arranque Transitorio de Motores (TMS)
El módulo de Arranque transitorio de motores (TMS) de EasyPower le permite simular diversos eventos del sistema como el arranque de motores, conmutación de equipos, así como provocar fallas en barras. Admite el cálculo de tensión, corriente, velocidad, par y potencia para motores ubicados en diferentes lugares, utilizando los modelos dinámicos de EasyPower. Estos valores ya calculados se muestran en gráficos de tiempo, hojas de cálculo y en el diagrama unifilar.
Para llevar a cabo los pasos de este tutorial, abra el archivo DSExample-1.dez ubicado en la carpeta Samples.
Datos de TMS
Los elementos del diagrama unifilar deben tener los datos de TMS antes de ejecutar simulaciones dinámicas.
- Haga doble-clic en el motor M-1 para abrir el diálogo Datos de motor (Motor Data) y escriba los datos de ATM, de la siguiente manera:
- Seleccione la pestaña Estabilidad (Stablity) y seleccione la casilla de configuración Habilitar Modelo del Motor (Enable Motor Model).
- En la sección Motores (Motors), seleccione Genérico (Generic) para Fabricante (Mfr) y Tipo Industrial (Std Ind) para Tipo (Type) como se muestra en la siguiente figura.
- Haga clic en
Biblioteca (Library) para importar los datos de estabilidad del motor de la biblioteca. - Se muestra un mensaje preguntando si desea sobrescribir los datos de Eficiencia (EFF) y Factor de Potencia (PF) con Datos dinámicos. Haga clic en No. Esto retiene los datos de eficiencia y factor de potencia de la pestaña de especificaciones.
- Bajo Carga de arranque del motor (Motor Starting Load), seleccione Genérico (Generic) para Fabricante (Mfr) y Par Estándar vs Velocidad (Std T vs Speed) para Tipo (Type), y después haga clic en Biblioteca (Library) para importar los datos.
- Bajo Carga del motor en marcha (Motor Running Load), seleccione Genérico (Generic) para Fabricante (Mfr) y Std T vs Speed para Tipo (Type), y después haga clic en Biblioteca (Library) para importar los datos.

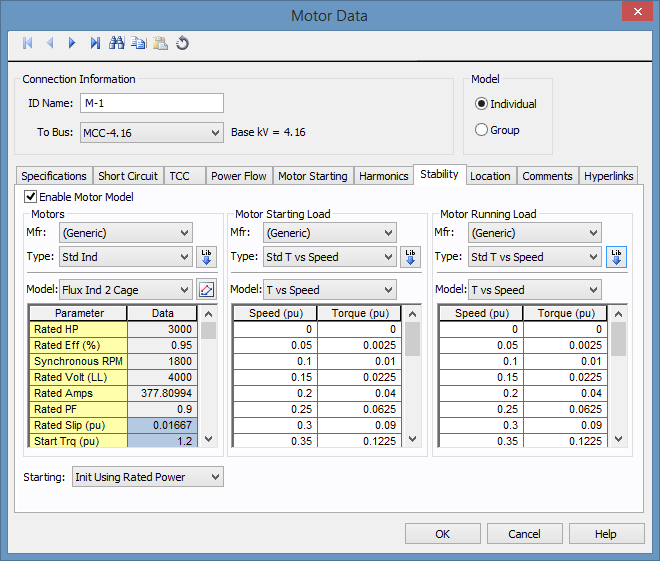

Figura 1: Datos de estabilidad del motor (Motor Stability Data)
- Haga clic en OK. El símbolo del motor en el diagrama unifilar cambia al que aparece en la Figura 2 a continuación.
- Cargue los datos de Estabilidad (Stability) para el motor M-2, tal como lo hizo para M-1 anteriormente.
- Para mostrar los Nombres de Identificación (ID Names) de los interruptores automáticos en el diagrama unifilar, en Herramientas > Opciones > Visibilidad del texto (Tools > Options > Text Visibility), en la columna Mostrar nombre para (Show Name For) seleccione la casilla de verificación Interruptor automático de AT (HV Breaker) si ya no está seleccionada.

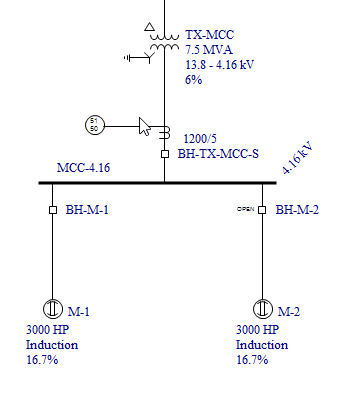

Figura 2: Símbolos de motores en el diagrama unifilar (Motor Symbols in One-line)
Para ejecutar una simulación TMS
- Desde la cinta de opciones Inicio (Home), abra el modo de análisis Estabilidad dinámica (Dynamic Stability) al hacer clic en
Estabilidad (Stability). La cinta de opciones (Estabilidad (Stability) se despliega como lo muestra la Figura 3 y las ventanas se arreglan para visualizar el diagrama unifilar, el gráfico de la simulación y el registro de mensajes. Al entrar en el modo de análisis Estabilidad dinámica (Dynamic Stability), EasyPower ejecuta una solución de flujo de potencia en estado estable. Observe los resultados del flujo de potencia en el diagrama unifilar.
Figura 3: Cinta de opciones para estabilidad dinámica (Dynamic Stability Ribbon)
- Para simular el arranque del motor M-2, haga doble-clic en el interruptor automático La ventana EasyPower se despliega como se muestra a continuación.

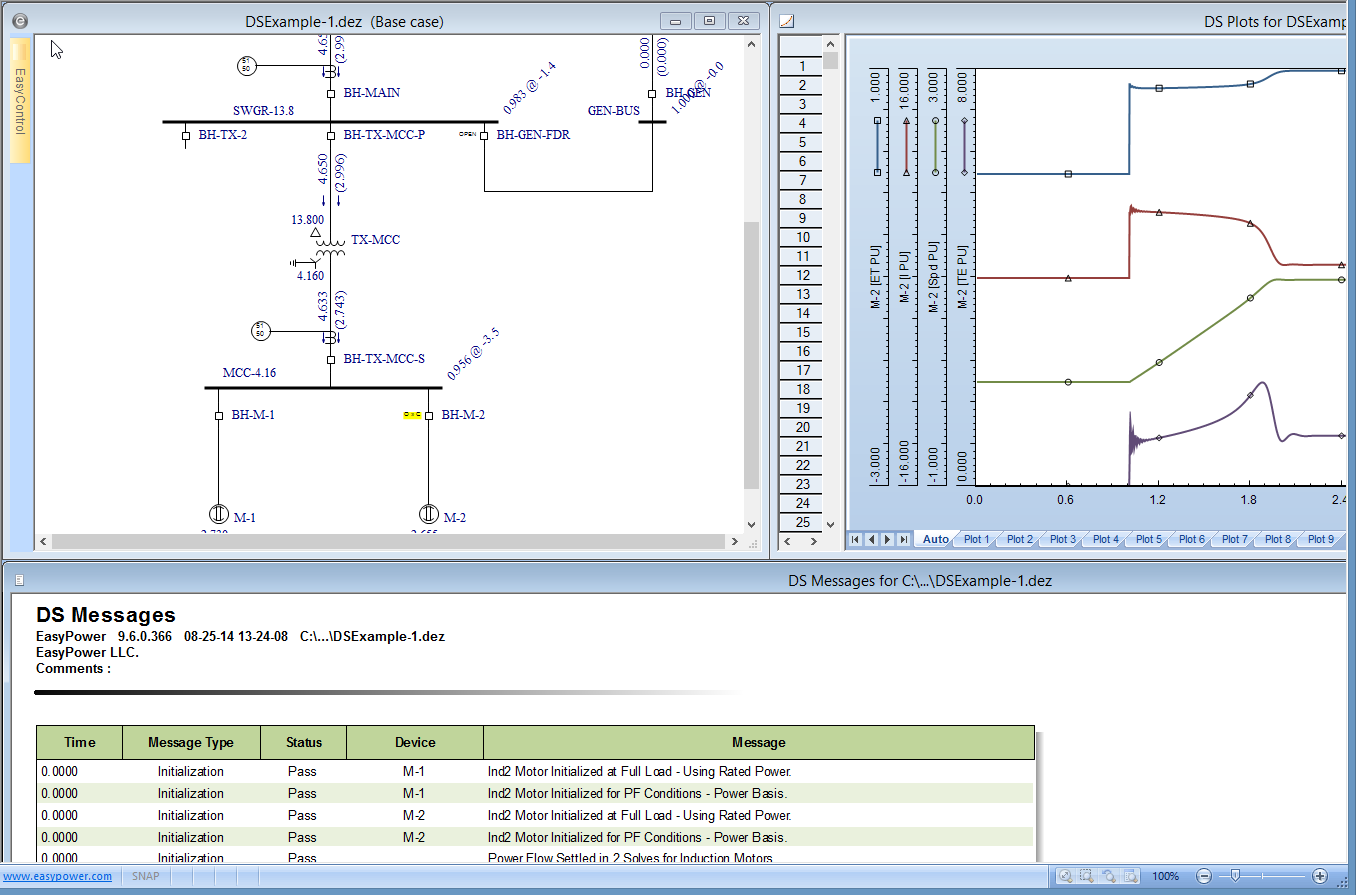

Figura 4: Resultados de arranque del motor (Motor Starting Results)
El diagrama unifilar muestra los resultados de flujo de potencia al final de la simulación. El gráfico a la derecha muestra valores del motor como tensión, corriente, velocidad y par trazados contra el tiempo. La ventana de registro de mensajes describe cuales procesos o eventos ocurrieron. Para ver los datos de la hoja de cálculos para este gráfico, puede arrastrar el borde izquierdo del área del gráfico (barra de división) a la derecha. Puede formatear los ejes del gráfico o el área del gráfico al hacer doble-clic en un elemento.
Nota: Para ejecutar cualquier comando de simulación, la ventana del diagrama unifilar debe ser la ventana activa (ventana seleccionada o actual). Si el subtítulo de la ventana del diagrama unifilar no está resaltado, haga clic en él para activarlo.

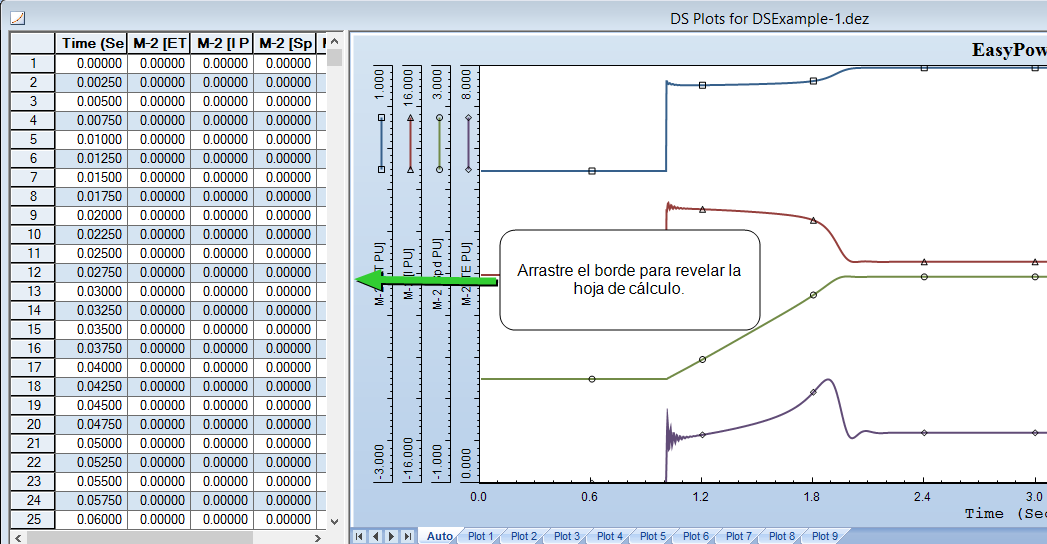

Figura 5: Datos de simulación en la hoja de cálculo
Opciones de simulación dinámica
Haga clic en la ventana del diagrama unifilar y seleccione
Opciones de simulación dinámica (DS Options) desde la cinta de opciones Estabilidad (Stability). Puede controlar la simulación por medio de las opciones de este cuadro de diálogo.
En la pestaña Doble-clic (Double-Click), observe los controles del Interruptor automático o Interruptor a cerrar (Breaker or Switch to Close). Los valores predeterminados son 6 segundos para Tiempo final de la Simulación (Simulation End Time) y 1 segundo para Duración del tiempo de retardo (Delay Time Length). En el gráfico de la simulación anterior, se dará cuenta que el interruptor automático BH-M-2 cerró un (1) segundo después del comienzo de la simulación, y el gráfico de la simulación termina en 6 segundos. Puede controlar otras acciones del doble-clic como provocar una falla en una barra y transferencia de Interruptor de transferencia automático de la misma manera.
Para trazar valores seleccionados por el usuario
Al ejecutar una simulación haciendo doble-clic en el diagrama unifilar, los datos se trazan en la pestaña Gráfico Automático (AutoPlot). Dependiendo del tipo de simulación, EasyPower elige cuales valores a mostrar en Gráfico Automática (AutoPlot). En el ejemplo anterior, el gráfico se fue proporcionado con valores por-unidad del motor para tensión, corriente, velocidad y par. Para ver los valores en otras partes de su sistema, es necesario definir los gráficos. Nueve gráficos están disponibles con hasta un máximo de 5 curvas por gráfico.

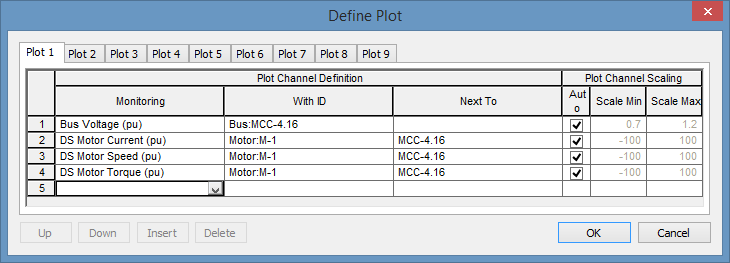

Figura 6: Para definir gráficos
- Para definir un gráfico, asegúrese que el diagrama unifilar esté seleccionado, y después haga clic en
Definir gráficos (Define Plots) de la cinta de opciones. Al arrancar el motor M-2, la caída de tensión afecta los valores del motor M-1. En la Gráfico 1 podemos ver la tensión, corriente, velocidad y par para el motor M-1.
- Seleccione los valores a trazar eligiendo los campos para Monitoreo (Monitoring), Con identidad (With ID) y Al lado de (Next To), como se muestra en la siguiente figura. Estos valores se pueden escoger también al seleccionar primero una celda abierta de Monitoreo (Monitoring), y después haciendo doble-clic en el motor M-1 en el diagrama unifilar, y seleccionando el tipo de valor deseado a trazar en el cuadro de diálogo Definir gráfico (Define Plot) abierto. Haga clic en OK para cerrar el cuadro de diálogo Definir gráfico (Define Plot).
- Haga clic en el botón
Reinicie simulación (Reset Simulation) para restablecer al estado estable anterior a cualquier simulación dinámica. Arranque el motor M-2 otra vez haciendo doble-clic en el interruptor automático BH-M-2. Haga clic en la pestaña Plot 1 para ver los resultados de la simulación.
Para ejecutar una simulación por medio de Secuencias de comandos
Puede crear secuencias de comandos para simular diversos eventos y a su vez ejecutarlas secuencialmente. Antes de ejecutar secuencias de comandos, tenemos que definir los gráficos para que podamos ver los resultados para los valores deseados. A continuación, vamos a escribir una secuencia de comandos para simular el estado estable para 2 segundos, arrancando el motor M-2, y desconectando el motor M-1.
- Primero defina el Gráfico 2 para ver velocidad, par, corriente y tensión para el motor M-2, con todos los valores en por-unidad, como lo hizo para M-1 arriba.
- Para escribir una nueva secuencia de comandos:
- Asegúrese de que el diagrama unifilar esté seleccionado, y después haga clic en
Edita secuencia de comandos (Script Edit) en la cinta de opciones. - Haga clic en Nueva (New) para agregar una nueva secuencia de comandos.
- Escriba Arranca M-2 y Apaga M-1 (Start M-2 and Stop M-1) como el nombre de la nueva secuencia de comandos. Agregue comandos a la secuencia de comandos como se muestra en la figura a continuación.

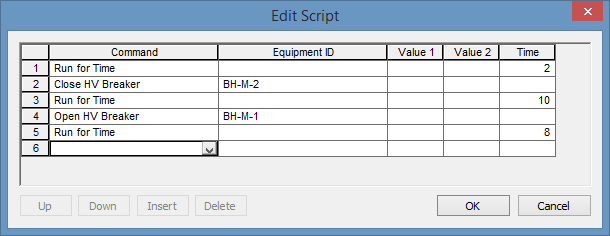

Figura 7: Ejemplo de Secuencia de comandos (Script Example)
- Haga clic en OK en el cuadro de diálogo Edita secuencia de comandos (Edit Script).
- Haga clic en Cierre (Close) en el cuadro de diálogo Secuencia de comandos (Scripts).
- En el cuadro Selecciona Secuencia de comando (Select Script) en la cinta de opciones Estabilidad (Stability), seleccione la secuencia de comandos Arranque M-2 y Apaga M-1 (Start M-2 and Stop M-1).
- Haga clic en el botón
Ejecute simulación (Run Simulation). Véase Gráfico 1 y Gráfico 2 de la ventana de gráficos para ver los resultados.
Para simular fallas
En la ventana del diagrama unifilar, haga doble-clic en la barra MCC-4.16. Esto ejecuta una simulación de una falla trifásica en esta barra. La impedancia y duración de la falla se puede especificar en la pestaña Opciones de estabilidad dinámica > Doble clic (DS Options > Double-Click). Si tiene el módulo de coordinación PowerProtector™ habilitado, Transitorios de arranque de motores (TMS) puede simular la respuesta de un sistema de potencia bajo una condición de falla al provocar que los dispositivos de protección se disparen con base en las curvas de tiempo-corriente. Observe el símbolo "C>>O" en el interruptor automático que disparó en el diagrama unifilar y la corriente de falla cayendo a cero en el Gráfico Automática. La pestaña Gráfico 1 (Plot 1) muestra la contribución de la corriente de falla del motor M-1 y su disminución de velocidad posterior después de que la falla se ha despejado.
Conclusión
Este ha sido un tutorial breve sobre el programa de TMS de EasyPower. Con PowerProtector™, también puede simular la abertura de contactores debido a la caída de tensión excesiva o un Interruptor de transferencia automático conmutando a potencia de emergencia. Recuerde primero escribe en la pestaña Estabilidad (Stability) los datos de los diversos diálogos de datos de equipos según sea necesario bajo el modo Edita base de datos (Database Edit). Haga uso de las secuencias de comandos para simular eventos secuenciales y utilice la función Define Gráficos (Define Plots) para monitorear los valores.
