保险开关数据

唯一地标识设备元件。该程序会自动分配一个名称，但如果需要的话你可以改变它。名称最多可以包含16个字符。

对于熔断器，程序自动分配FS-1，FS-2，FS-3等名称。

熔断器的常态。如果选中，单线图会在熔断器符号旁边显示“OPEN”。

熔断器所连母线的基值kV。在规格选项卡和 短路选项卡中可用的选项取决于母线电压。在这个对话框中可以选择低压或高压熔断器。虽然设备库有独立的低压、高压熔断器装置，选择这两种类型使用的是相同对话框。

项目的相。目前仅供参考。

若选中此复选框，则此元件不能使用SmartPDC™（自动设计功能）自动调整大小。

显示基于选择类型的短路计算标准

选择在单线图上显示的符号。

• 熔断器：单线图中默认设置的熔断器符号。
• 熔断接触器：单线图上的熔断接触器符号。
• 仅熔断器：熔断器符号中只显示熔断器（没有接触器或开关）。

熔断器的中断额定电流(IEC)。

TCC默认值

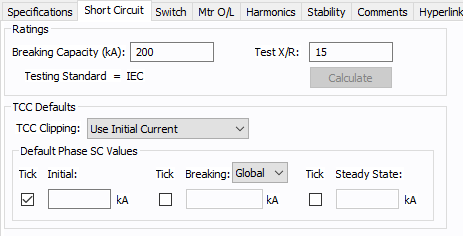

在本节中输入的数据是用来放置在TCC情节较短路值刻度线。

您可以在kA的指定电流中剪辑时间电流曲线(TCC)。选择<无>避免TCC的剪裁。

• 对于ANSI,选择瞬态(1/2周波).5-周波或30周波
• 对于IEC, 选择初始的,断开,或稳态.

选择相应的复选框，在TCC图上显示的刻度线。

• 对于ANSI,你可以显示瞬时、中断的、30周期短路值。在三相短路各自的编辑区输入相应的短路电流值（kA）。
• 对于IEC, 选择初始的,断开,或稳态. 如果选择一个开断，你还可选择开断值。选项是全局的, 0.02, 0.05, 0.1, or > 0.25. 全局来自于控制选项卡上的短路选项。

开关的瞬时或闭锁额定值。

开关的峰值耐受(IEC).

指定与保护电机断路器关联的电机过载继电器。

• 制造商：提供装置库可用的一系列电机过载继电器制造商。如果未列出所需的制造商，可以将其添加到库中。
• 类型：提供一系列上面所选制造商可用的电机过载继电器类型。A型将包括一组模型或具有类似功能的品牌。所选的制造商中可用的设备模型。如果未列出所需的类型，可以将其添加到库中。
• 样式：提供一系列上面所选类型可用的电机过载继电器样式。样式基本上是型号。如果未列出所需的样式，可以将其添加到库中。

可以监测在IEEE 519指引谐波是否在公共耦合点得到满足。

若选择了该选项， 则谐波报告显示何时该准则不被满足。
