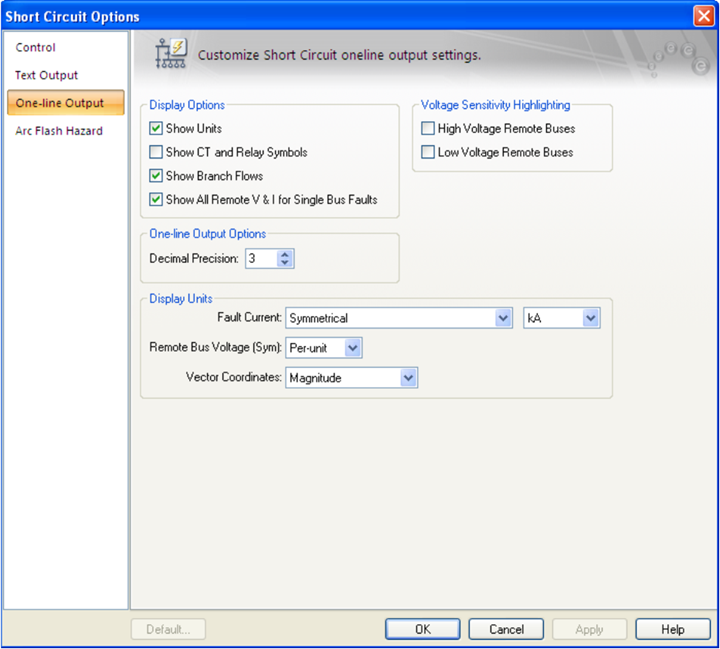

Aba Resultados no Unifilar

Opções de Visualização [Display Options]

Essas opções habilitam você a controlar o que aprece no unifilar quando realizando um estudo de curto-circuito.

Selecione a unidade que deve aparecer nos resultados dos fluxos nos ramos do curto-circuito entre as quais kA, MVA ou pu e kV(FF) [kV(LL)] ou pu para as tensões.

Faz com que os símbolos de TC e relés apareçam no unifilar.

Faz com que o fluxo nos ramos seja exibido durante um curto-circuito. Se isto não for selecionado, apenas a corrente de falta da barra aprece no unifilar.

Selecione para aparecer os fluxos nos ramos e as tensões nas barras para todas as barras e ramos. Com esta opção, voce não precisa realizar um comando Remote Bus V&I separado.

Opções de Resultados no Unifilar [One-Line Output Options

Isto configura o número de dígitos após o ponto decimal para valores exibidos no unifilar.

Unidade Exibida [Display Units]

Permite você escolher a unidade da corrente de falta e o tipo de corrente. Você pode exibir os seguintes tipos de corrente no unifilar:

• Simétrica [Symmetrical]: Corrente de falta sem a componente DC.
• Assimétrica [Asymmetrical]: Corrente de falta com ambas as componentes AC e DC. O valor assimétrico é o máximo valor assimétrico possível em qualquer uma das fases. As correntes assimétricas são baseadas na seguinte equação:

^Iasym ^{=  I} sym [1 + 2e^{-4πÁ / (X/R)}] 1/2

Á= 0.49 - 0.1 e^{-(X/R)/3}

Para correntes de interrupção para suportabilidade, os valores assimétricos são baseados na relação X/R no ponto de falta, na relação NACD (No AC Decay), no tempo de partida dos contatos e se o disjuntor é especificado com base na corrente Total ou Simétrica. A relação NACD consiste de dois fatores dependentes se a geração é Local ou Remota. As equações e os procedimentos de cálculo são bastante detalhados nesta discussão. Para maiores informações, veja a Referência¹ abaixo.

Para faltas de 30 ciclos nenhuma assimétria está presente e a corrente assimétrica é igual a corrente simétrica.

Máx Simétrico e (Máx Assimétrico) [Max Symmetrical and (Max Asymmetrical)]: Esta opção exibe ambos os fluxos de corrente nos ramos, simétrico e assimétrico.

As seguintes unidades de corrente de falta estao disponíveis para serem exibidas no unifilar:

• kA
• MVA
• Por-Unidade [Per-unit]

As tensões podem ser exibidas como tensões simétricas com valores em unidades fisicas (kV) ou em por unidade.

Esta opção sinaliza todas as barras do unifilar com tensões abaixo de um limite especificado pelo usuário como valor limite para uma falta em uma única barra. Os estudos de sensiblidade de tensão são usados para determinar problemas de área que pode causar o "dropout" de contator ou falha de equipamento para áreas críticas tais como bombas de água de alimentação de caldeira, sistemas de drives ou ventiladores. Refererir-se à aba Controle [Control] da caixa de diálogo Opções de Curto-Circuito [Short Circuit Options] para configurar o valor limite.

Tanto as barras de baixa e de alta tensão remotas podem ser estudadas.
