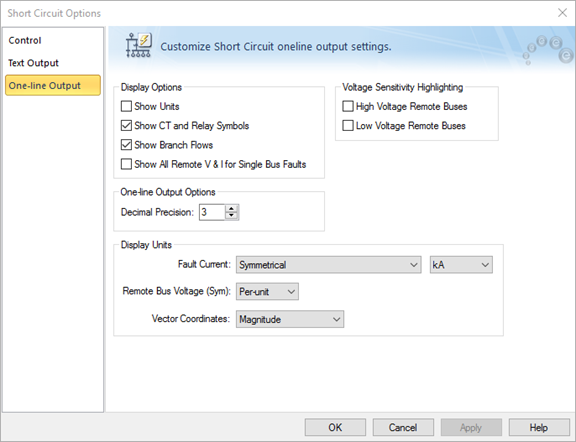

Opções de Visualização [Display Options]
Essas opções habilitam você a controlar o que aprece no unifilar quando realizando um estudo de curto-circuito.
|
| Mostrar Unidade [Show Units]
|
Selecione a unidade que deve aparecer nos resultados dos fluxos nos ramos do curto-circuito entre as quais kA, MVA ou pu e kV(FF) [kV(LL)] ou pu para as tensões. |
| Mostrar Simbolos d e Relé e TC
|
Selecione os símbos para transformadores de corrente e relés para aparecer no unifilar. |
| Mostrar os Fluxos nos Ramos
|
Faz com que o fluxo nos ramos seja exibido durante um curto-circuito. Se isto não for selecionado, apenas a corrente de falta da barra aprece no unifilar. |
|
Mostrar todas as V&I Remotas para Faltas em Barra Única
|
Selecione para aparecer os fluxos nos ramos e as tensões nas barras para todas as barras e ramos. Com esta opção, voce não precisa realizar um comando Remote Bus V&I separado.
|
| Opções de Resultados no Unifilar [One-Line Output Options
|
| Precisão Decimal
|
Isto configura o número de dígitos após o ponto decimal para valores exibidos no unifilar. |
| Unidade Exibida [Display Units]
|
| Corrente de Falta [Fault Current]: |
Corrente de Falta [Fault Current]: Possibilita você escolher a unidade da corrente de falta e o tipo de corrente. Você pode exibir no unifilar os seguintes tipos de corrente:
- Simétrica [Symmetrical]: Valor eficaz da componente AC da corrente de curto-circuito.
- Assimétrica [Asymmetrical]: Valor eficaz das componentes AC e DC combinadas (total).
- Máx Sim e (Máx Assim) [Max Sym and (Max Asym)]: A corrente máxima de fase entre as três fases. Ambos os valores simétrico eficaz e assimétrico eficaz são exibidos, os valores assimétricos aparecendo entre parentesis.
- Máx Sim e (Máx Momentâneo de Pico) [Max Sym and (Max Momentary Peak)]: A corrente de fase máxima entre as três fases. Ambas os valores simétrico AC eficaz (Ik”)e pico (Ip) são exibidos, os valores de pico aparecendo entre parentesis.
As seguintes unidades de corrente de falta estao disponíveis para serem exibidas no unifilar: - kA
- MVA
- Por-Unidade [Per-unit]
|
|
Tensão (Sym) Remota na Barra
|
As tensões podem ser exibidas como tensões simétricas com valores em unidades fisicas (kV) ou em por unidade.
|
| Sinalização da Sensibilidade de Tensão
|
| Barras Remos de Baixa e Alta Tensão
|
Esta opção sinaliza todas as barras do unifilar com tensões abaixo de um limite especificado pelo usuário como valor limite para uma falta em uma única barra. Os estudos de sensiblidade de tensão são usados para determinar problemas de área que pode causar o "dropout" de contator ou falha de equipamento para áreas críticas tais como bombas de água de alimentação de caldeira, sistemas de drives ou ventiladores. Refererir-se à aba Controle [Control] da caixa de diálogo Opções de Curto-Circuito [Short Circuit Options] para configurar o valor limite.
Tanto as barras de baixa e de alta tensão remotas podem ser estudadas.
|
| Coordenadas Vetoriais [Vector Coordinates]
|
Permite exibir o formato como:
- Magnitude [Magnitude]
- Magnitude e Ângulo [Magnitude and Angle]
- Real e Imaginário [Real and Imaginary]
|
