Figura 1:1 Caixa de Diálogo Opções de Sistema
Existem vários ajustes para controlar as informações que são exibidas nos Relatórios de Comparação de Cenários.
Na aba Sistema [System] na caixa de diálogo Opções [Options], você pode configurar o método de cálculo de curto-circuito e controlar como os percentuais aparecem no relatório. Para abrir as opções, selecione Ferramentas > Opções [Tools > Options], e a seguir clique em Sistemas [Systems].
Figura 1:1 Caixa de Diálogo Opções de Sistema
As opções que afetam o relatório são:
Nota: O Método de Cálculo de CC deve ser configurado para ANSI para permitir a simulação do Relatório de Comparação de Cenários do Arc Flash. Tanto o ANSi como o IEC são suportados no Relatório de Camparação de Cenários de Solicitação de Equipamentos.
Nas Opções de Curto-Circuito [Short Circuit Options], na aba Controle [Control], você pode selecionar o Limite de Solicitação dos Equipamentos [Equipment Duty Threshold].

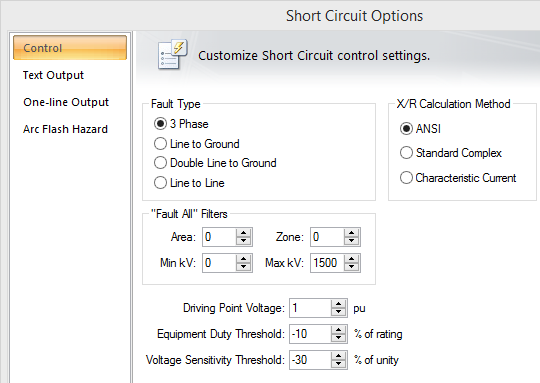

Figura 2:1 Opções de Curto-Circuito - Aba Controle
O limite configura o menor limite para fins de sinalizar violações de disjuntor no SmartDuty™. Se este limite é configurado para -10 percent, o SmartDuty™ irá sinalizar todos os equipamentos que tenham solicitações de curto-circuito 10% abaixo da capacidade nominal (ou seja todos equipamentos com mais de 90% da capacidade nominal).
|
