Criando o Relatório de Comparação de Cenários [Creating the Scenario Comparison Report]
Para criar um relatório de comparaçao de cenários você deve estar no módulo de Edição da Base de Dados [Database Edit]e você já deve ter os cenários armazenados no arquivo de trabalho do EasyPower. Veja Gerenciador de Cenários para informações sobre a criação de cenários.
Dica: Você pode escolher um equipamentono unifilar antes de abrir o relatório para limitar o relatório a um equipamento. Se você não faz uma seleção, todos os equipamentos são incluídos no relatório. Você também pode especificar um grupo de equipamentos quando você roda o relatório. Veja Selecionando Componentes e Grupos de Equipamentos para maiores informações.
Existem dois tipos de Relatórios de Comparação de Cenários: Arc Flash [Arc Flash] e Solicitação de Equipamentos [Equipment Duty].
Para criar o relatório:
- A partir da aba Página Inicial [Home], clique em Ger Cenários > Criar Relatório de Cenários [Scenario Mgr > Create Scenario Report], e a seguir escolha o tipo de relatório que você deseja ver (Arc Flash [Arc Flash] ou Solicitação de Equipamentos [Equipment Duty]).
Figura 1:1 Criando o Relatório de Comparação de Cenários [Creating the Scenario Comparison Report]
- Selecione a visualização, grupo de equipamentos, e grupo de cenários para o relatório.

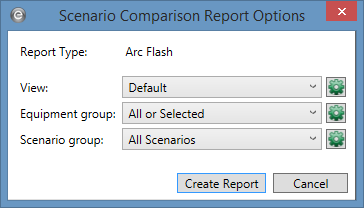

Figura 2:2 Opções de Relatório de Comparação de Cenários para Arc Flash
As opções de Visualização [View] são diferentes dependendo de qual versão de relatório você está rodando. Veja Visualizações (Arc Flash) e Visualizando os Resultados do Melhor e do Pior Caso (Solicitação de Equipamento [Equipment Duty]) para maiores informações sobre todas as opções.
- Clicar em Criar Relatório [Create Report]. O programa calcula os resultados de arc flash ou os resultados de solicitação de equipamentos para cada cenário que você selecionou, e a seguir o Relatório de Comparação de Cenários abre.
Veja Relatorio de Comparação de Cenários [Scenario Comparison Report] para ver os exemplos e para maiores informações sobre os relatórios.
