Dados de Reator Limitador de Corrente (C.L.)

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

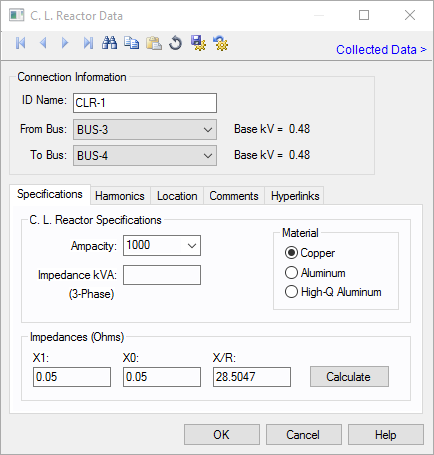

Figura 1:1 Caixa de Diálogo de Reator Limitador de Corrrente

Informações da Conexão

Opção Descrição
Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para os reatores limitadores de corrente, o programa designa automaticamente os nomes CLR-1, CLR-2, CLR-3, e assim por diante.
Barra De [From Bus] A barra de onde o equipamento se conecta, a qual já deve existir no unifilar. Para sua referência, a Tensão Base da Barra De [From Bus] é mostrada próxima ao nome da barra. Você deve atentar para que a tensão Da Barra [From Bus] tenha o mesmo valor da tensão de Para a Barra [To Bus].
Barra Para [To Bus]

Barra à qual o equipamento se conecta, a qual já deve existir no unifilar. Para sua referência, a tensão base da Barra Para [To Bus] é mostrada próxima ao nome da barra. Você deve atentar para o fato de que a tensão base da Barra De [From Bus] deve ser a mesma da Barra Para [To Bus].

Aba de Especificações [Specifications Tab]

Opção Descrição
Ampacidade

Este campo promove uma lista correntes nominais de reatores normalizados na indústria, mas você também pode digitar uma corrente que não esteja listada.
kVA da Impedância

kVA trifásico da impedância do reator. Este valor é usado para determinar a impedância e o relação X/R do reator. Se este valor não é conhecido, voce deve entrar com as impedâncias de sequência positiva e zero (X1 e X0) e para calcular a relação X/R pressione o botão Calcular [Calculate]. O kVA da impedância é calculado a partir da seguinte equação:

Impedancia kVA3ph = 3(IL)2(Xohm)/1000
Material

Material do reator (cobre, alumínio, ou aluminio de alto Q). Este valor e usado para determinar a relação X/R do reator

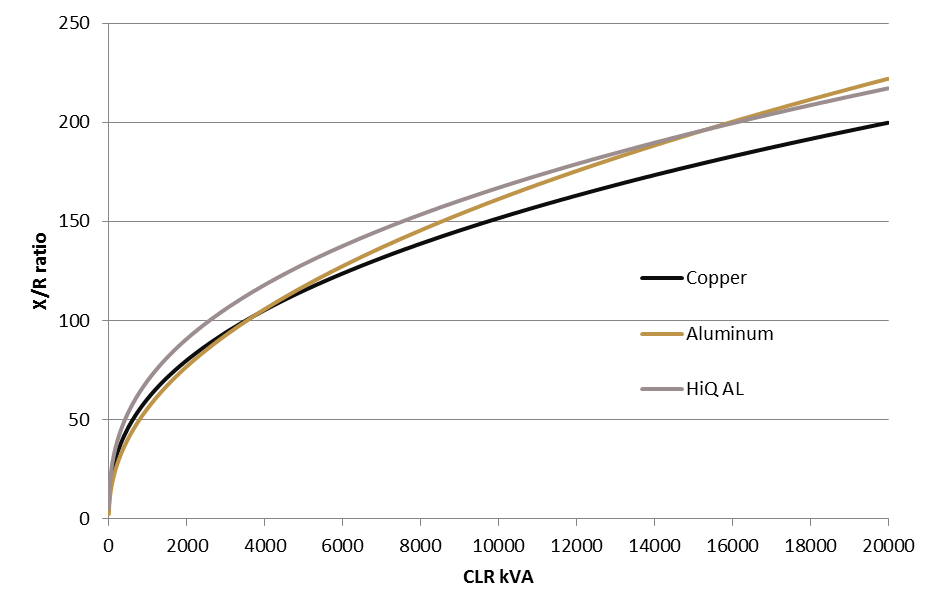

Figura 2:2 Relação X/R do Reator [CLR] w.r.t Especificações do Reator
Impedâncias
X1 Impedância de sequência positiva. Quando preenchida com o botão Calcular [Calculate] , este valor apresentado no campo é baseado no kVA da impedância do reator.
X0 Impedância de sequência zero. Quando preenchida com o botão Calcular [Calculate] , este valor apresentado no campo é considerado como sendo o mesmo da impedância de sequência positiva X1. Se você entrar este valor como zero (0.0), a impedância de sequência positiva é usada.
Relação X/R Relação entre a reatância e a resistência do reator. Quando preenchida com o botão Calcular [Calculate] , este valor apresentado no campo é baseado no kVA da impedância e no material do reator.
Calcular Introduz os valores calculados nos campos X1, X0 e relação X/R. Você pode alterar estes valores calculados digitando um número diferente.

Aba Harmônicos [Harmonics Tab]

Usar a aba Harmônicos [Harmonics] para indicar se este equipamento está introduzindo harmônicos no seu sistema de potência.

Figura 3:3 Aba Harmônicos [Harmonics Tab]

Opção Descrição
Fator da Resistência

O EasyPower permite o cálculo de RH de duas maneiras:

  • Resistência vairando com a potência da ordem harmônica (R-EXP):

    • RH = RFund * H R-EXP

  • Resistência variando com o valor percentual do fator das correntes parasitas (%ECF):

    • RH = RFund * (1+ECF*H2)/(1+ECF)

Os valores default do EasyPower para o efeito skin sobre a resistência R-EXP é 0.5.

Fatores de Correção Típicos da Resistência
  R-EXP %ECF

Transformador [Transformer]

0.5-1.0

1.0-3.0

Concessionária [Utility]

0.0-0.8

    -

Gerador [Generator]

0.3-0.6

    -

Linha/Cabo [Line/Cable]

0.5

    -

Reator [Reactor]

0.5-1.0

0.8-3.0

Motor [Motor]

0.2-0.4

    -
Corrente Fundamental

Usar para configurar a corrente fundamental. As opções são as seguintes:

  • Nos Dados Nominais [Equipment Rating] configure Corr Fundam [Fundm Amps] para os dados nominais do equipamento descritos na aba Especificações [Specifications] .
  • No Especificado pelo Usuário [User Specified] ativa o campo Corr Fundam [Fundm Amps], habilitando você a especificar um valor.

Para usar a corrente fundamental calculada pelo Power Flow, escolha Calculado a partir do Power Flow [Calculated from Power Flow] na área Soma da Tensao  Fundamental [Summation Fundamental Voltage] na caixa de diálogo Opções Harmônicas > Controle [Harmonics Options > Control].
