Dados de Chave Fusível

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

Figura 1:1 Caixa de Diálogo da Chave Fusível

Informações da Conexão

Opção Descrição
Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para as chave fusíveis, o programa designa automaticamente os nomes FS-1, FS-2, FS-3, e assim por diante.
Aberta

Estado normal da chave fusível. Se escolhido, no unifilar estará exibida a palavra "ABERTA" próximo ao símbolo da chave fusível.
Fechada Se escolhido, no unifilar estará exibida a palavra "FECHADA" próximo ao símbolo da chave fusível.
Na Barra [On Bus] A barra conectada à chave fusível, a qual já deve pré-existir no unifilar.
kV Base A tensão base (em kV) da barra na qual a chave fusível está conectada. As opções disponíveis na aba Especificações [Specifications] e na aba Curto-Circuito [Short Circuit] dependem da tensão da barra. Chaves fusíveis de BT [LV] ou de AT [HV] podem ser escolhidas nesta caixa de diálogo. Embora o EasyPower tenha Dispositivos de Biblioteca de BT e AT como dispositivos separados, a mesma caixa de diálogo é usada para que se possa escolher o tipo.
Tipo de Conexão Se a chave fusível é conectada como um "Alimentador" ["Feeder"] (como um cabo, barramento blindado ou transformador, por exemplo) ou como uma "Interligaçao" ["Tie"] (entre duas barras).
Nome do Grupo/Tipo Group Name/Type Se a chave fusível é parte de um grupo funcional, o nome do grupo e o tipo aparecem aqui. Veja Grupos Funcionais.
Bloqueio do Auto-dimensionamento [Lock Auto Sizing]

Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartDesign™ (ferramenta de projeto automatizado).
Bloqueio da Seletividade Automatizada [Auto-Coordination]

Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartPDC™ (ferramenta de seletividade automatizada).

Aba de Especificações [Specifications Tab]

Opção Descrição
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
Estilo Modelos de equipamentos disponíveis para o tipo de equipamento selecionado. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
Encontre o Estilo [Find Style] Permite você pesquisar um estilo de fusível na biblioteca.

Norma

Exibe a norma utilizada para os cálculos de curto-circuito baseada no tipo escolhido.
Gráfico no Unifilar [One-line Graphics]

Escolhe-se o símbolo que irá aparecer no diagrama unifilar.

  • Chave Fusível [Fused Switch]: Ajuste default do símbolo que será exibido no unifilar para a chave-fusível.
  • Fusível Contator [Fused Contactor]: O símbolo de fusível contator será exibido no unifilar.
  • Somente Fusível [Fuse Only]: Mostra somente o símbolo do fusivel no unifilar (sem contator, sem chave)
Plotagem da TCC de fase Marque esta caixa de seleção para plotar a TCC para a chave fusível. Se a caixa de seleção não estiver marcada, a TCC para o dispositivo não é plotada.
Modelo Este campo permite você visualizar os modelos disponíveis de estilo de fusíveis que você escolheu e selecionar um modelo específico.
Tensão da Biblioteca Escolhe-se a seção da biblioteca de fusíveis que os dados foram introduzidos. Na maior parte dos casos, a Tensão da Biblioteca escolhida é aproximadamente igual à tensão base do fusível. Para fusíveis de BT, este campo fica em branco.
Calibre Este campo permite você visualizar os calibres disponíveis para o modelo de fusível que você escolheu e escolher um tamanho específico.
Visualizar Notas [View Notes] Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.
Dados de Texto no Unifilar

Use para selecionar o texto que deve aparecer no unifilar. Para o texto aparecer proximo dos símbolos no diagrama unifilar, acesse Ferramentas > Opções > Visibilidade de Texto [Tools > Options > Text Visibility] e marque a caixa de seleção Chave Fusível [Fused Switch].

  • Automático (Baseado no "tamanho"): Quando escolhido,o tamanho do fusível aparece próximo da chave fusível no diagrama unifilar.
  • Campo Especificado pel o Usuário [User Specified Field]: Quando escolhido, você pode entrar uma informação de texto que deve aparecer no unifilar.

Aba de Curto-Circuito

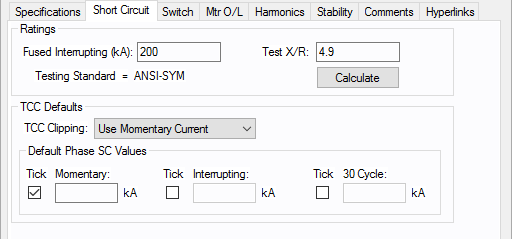

Figura 2:2 Caixa de Diálogo de Curto-Circuito (ANSI) da Chave Fusível

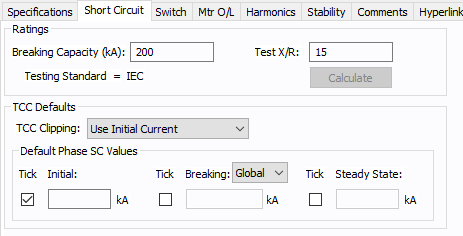

Figura 3:3 Caixa de Diálogo de Curto-Circuito (IEC) da Chave Fusível

Opção Descrição
Capacidade Nominal
Capacidade de Interrupção do Fusível (kA) [Fused Interrupting (kA)] Capacidade de interrupção nominal (ANSI) da chave fusível.

Capacidade de Interrupção (kA)

Capacidade de interrupção nominal (IEC) da chave fusível.
X/R de Teste Relação X/R do circuito de teste. As relações X/R de teste da Norma ANSI podem ser diferentes para o mesmo fusível dependendo do nível de tensão que o fusível é aplicado.
Norma de Ensaio Isto vem juntamente com a biblioteca de dispositivos e não pode ser alterada.
Calcular Preenche com os valores calculados os campos de X/R de Teste [Test X/R] e Capacidade de Interrupção do Fusível [Fused Interrupting], baseado nos dados introduzidos na biblioteca de dispositivos para o Fabr [Mfr], Tipo [Type], Estilo [Style], e Tensão base (kV0 [base kV]. Você pode alterar estes valores calculados digitando um número diferente. Este botão tambem faz com que os Padrões de Teste [Testing Standard] apropriados sejam mostrados nas suas informações.

Defaults da Folha de Seletividade [TCC Defaults]

Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.
Corte das Curvas na TCC [TCC Clipping]

Você pode interromper a curva tempo x corrente de um dispositivo num dado valor de corrente especificado em kA. Escolher <Nenhum> [<None>] para evitar o corte das curvas na TCC.

  • Para a norma ANSI, escolha Momentânea (1/2 ciclo), 5-ciclos ou 30-ciclos.
  • Para a norma IEC, escolha Inicial, Interrupção, ou Permanente.
Marca de Corrente de CC

Marque as caixas de seleção adequadas para exibir as marcações de corrente na folha de seletividade (TCC).

  • Para a norma ANSI, você pode exibir os valores de curto-circuito Momentâneo, Interrupção e 30 ciclos. Introduza os valores correspondente das correntes de curto-circuito em quilo-Ampères nos respectivos campos para curto-circuito de fase.
  • Para a norma IEC, escolha Inicial, Interrupção ou Regime Permanente. Se você escolher Interrupção você pode escolher para qual instante. As opções são Global, 0.02, 0.05, 0.1 ou > 0.25. Global é derivado a partir de Opções de Curto-Circuito [Short Circuit Options] na aba Controle [Control].
Valores de CC de Fase Default [Default Phase SC Values] Os valores de curto-circuito introduzidos em kA nestes campos podem ser exibidos nas folhas de seletividade de fase.

Aba Chave

Figura 4:4 Aba Chave

Opção Descrição
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
Estilo Modelos de equipamentos disponíveis para o tipo de equipamento selecionado. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
Cont. Corrente (A) Corrente nominal de regime da chave.

Momentâneo [Momentary] / Fechamento (kA) [C&L (kA)]

Suportabilidade de Pico [kA]

A capacidade nominal momentânea ou de fechamento da chave (ANSI).

A suportabilidade de pico para a chave (IEC).
Calcular Preenche os dados nominais baseados nos dados introduzidos na biblioteca para a chave especificada.

Aba de Sobrecarga do Motor

Figura 5:5 Caixa de Diálogo Sobr/Carga Mot da Chave Fusível

Opção Descrição
Plotar Curva do Relé de Sobrecarga do Motor Para plotar uma TCC de relé de sobrecarga de um motor com a chave fusível na folha de seletividade, marque esta caixa de seleção. Se você não marcar esta caixa de seleção, então nenhuma TCC será plotada para o relé de sobrecarga do motor.
Relé de Sobrecarga do Motor

Especifique o relé de sobrecarga associado com o disjuntor para o motor a ser protegido.

  • Fabr [Mfr]: Provê uma lista de relés de sobrecarga de motor disponíveis na biblioteca de dispositivos. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
  • Tipo [Type]: Provê uma listde tipos de relés de sobrecarga de motores a partir do fabricante escolhido acima. Um tipo deveria incluir um grupo de modelos ou marcas com funções similares. Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
  • Estilo [Style]: Provê uma lista de estilos de relés de sobrecarga de motores disponíveis a partir do tipo escolhido acima. Os estilos são essencialmente modelos. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
Parâmetros do Motor [Motor Parameters]

Detemina o nível de pickup para o relé de sobrecarga do motor.

Corrente Nominal (In) [Full Load Amps (FLA)]: A corrente nominal especificada para o motor ou para o relé.

Fator de Serviço [Service Factor]: Fator de sobrecarga sobre a corrente nominal. Este fator não aumenta a potência, mas simplesmente aumenta o nível de pickup. Você pode entrar com qualquer valor entre 1.0 e 1.25.

Aba Harmônicos [Harmonics Tab]

Figura 6:6 Aba Harmônicos [Harmonics Tab]

Opção Descrição
Monitoramento do Ponto de Acoplamento Comum (PAC) do IEE 519 [Monitor IEEE 519 Point of Common Coupling]

O EasyPower pode monitorar se os requisitos descritos no IEEE 519 são ou não alcançados no ponto de acoplamento comum (PAC).

Se selecionado, então o Relatório Harmônico [Harmonics Report] indica quando este item não é alcançado.
kVA Demandado [kVA Demand] O kVA demandado.
Icc/Icarga no PAC [PCC Isc/Load] A relação entre a corrente de curto-circuito e a corrente de carga no ponto de acoplamento comum (PAC).

Aba Estabilidade

Figura 7:7 Aba Estabiidade - Chave Fusível

Opção Descrição
Habilita o Modelo do Contator Marque a caixa de seleção para entrar a informação de estabilidade.
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
Modelo Modelos de equipamentos disponíveis para o tipo de equipamento selecionado. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
Bibl [Lib] Preencha a tabela com os dados do equipamento a partir da biblioteca. Veja EasyPower Biblioteca de Dispositivos para maiores informações.

Outras Abas

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].
