Dados de Disjuntor de Baixa Tensão [Low Voltage Breaker Data]

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

Nota: Disjuntores de BT [LV] em corrente contínua são modelados de maneira similar aos disjuntores de corrente alternada. Atualmente apneas disjuntores termomagnéticos de caixa moldada são suportados em CC [DC]. Entre com os dados na aba Especificações [Specifications] e na aba Ajustes de Fase [Phase Trip] . Para disjuntores com fusíveis, você pode entrar com os dados adicionais de fusíveis na aba Fusíveis [Fuse] .

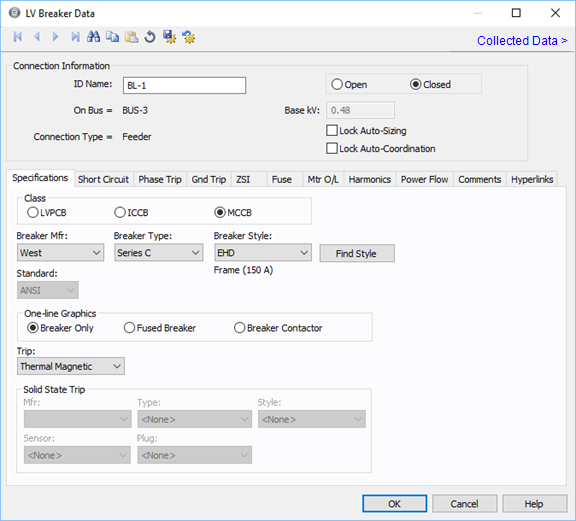

Figura 1:1 Caixa de Diálogo de Dados de Disjuntores de Baixa Tensão

Informações da Conexão

Opção Descrição
Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para os disjuntores de baixa tensão, o programa designa automaticamente os nomes BL-1, BL-2, BL-3, e assim por diante.

Na Barra [On Bus] A barra conectada ao disjuntor de baixa tensão, a qual já deve pré-existir no unifilar. A Tensão Base (kV) [Base kV] é exibida próxima ao nome da barra.
Tipo de Conexão Se o disjuntor de baixa tensão está conectado a duas barras, então a conexão é do tipo Interligação de Barras [Bus Tie]. Para todas as outras conexões, a conexão é do tipo Alimentador [Feeder].
Aberta Estado normal do disjuntor de baixa tensão. Se é selecionado Aberto [Open], no unifilar será exibida a palavra ABERTO [OPEN] próximo ao símbolo do disjuntor de baixa tensão.
Fechada Estado normal do disjuntor de baixa tensão. Se é selecionado Fechado [Closed], no unifilar não será exibido nenhum texto próximo ao símbolo do disjuntor de baixa tensão.
Bloqueio do Auto-dimensionamento [Lock Auto Sizing] Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartDesign™ (ferramenta de projeto automatizado).
Bloqueio da Seletividade Automatizada [Auto-Coordination] Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartPDC™ (ferramenta de seletividade automatizada).

Aba de Especificações [Specifications Tab]

Opção Descrição
Classe

Os disjuntores de baixa tensão foram separados em três categorias.

  • LVPCB: Disjuntor de Caixa Aberta (Power Breaker).
  • ICCB: Disjuntores de Caixa Isolada.
  • MCCB: Disjuntores de Caixa Moldada.

Essas classes de disjuntores estão listadas separadamente nos campos de equipamentos na biblioteca de dispositivos. Dependendo da classe de disjuntor que você selecionou, a lista de fabricantes para a classe de disjuntor estará disponível na caixa Fabr Disj [Breaker Mfr].

Fabr Disjuntor

Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.

A lista de fabricantes mostrada depende da classe do disjuntor. Escolha a classe antes de escolher o fabricante.

Tipo do Disjuntor [Breaker Type]

Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.

Um tipo deveria incluir um grupo de modelos ou marcas com funções similares.

Estilo do Disjuntor [Breaker Style] O estilo disponível do disjuntor para o tipo e fabricante escolhidos acima. Os estilos são essencialmente modelos. O tamanho do disjuntor (frame) para o estilo escolhido irá aparecer abaixo do campo do estilo do disjuntor.
Norma Exibe se o disjuntor selecionado é ANSI ou IEC.
Gráfico no Unifilar [One-line Graphics]

Escolha o símbolo que você quer ver no unifilar:

  • Só Disjuntor [Breaker Only]: Disjuntor de BT [LV breaker]..........
  • Disjuntor com Fusível [Fused Breaker]: Disjuntor de BT com  Fusível [Fused LV breaker]..........
  • Disjuntor Contator [Breaker Contactor]: Disjuntor de BT com um contator [LV breaker with a contactor]...........
Tipo Disparador

Tipo de mecanismo ou disparador. Escolhendo-se o tipo de disparador afeta-se o conteúdo da caixa de diálogo.

  • Para a classe LVPCB, você pode escolher entre Disparador de Estado Solido [Solid State Trip] ou Disparador Não de Estado Sólido [Non-Solid State Trip].
  • Para as classes ICCB (caixa isolada) e MCCB (caixa moldada), você pode escolher entre Disparador de Estado Sólido [Solid State Trip] ou Termo-Magnético [Thermal Magnetic].
DIsparador de Estado Sólido/Não Estado Sólido

Esta seção está disponível para seleção apenas quando Disparador de Estado Sólido [Solid State Trip] ou Disparador Não Estado Solido [Non-Solid State Trip] é escolhido no campo Disparador [Trip] .

Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
Estilo Os estilos (ou modelo) das unidades de tripe disponíveis dos fabricantes para o tipo escolhido acima.
Sensor (Apenas para disparadores de estado sólido) Corrente nominal do sensor da unidade de tripe para o estilo escolhido acima. O sensor alimenta a unidade de tripe com uma corrente proporcional à corrente do circuito. O valor do sensor escolhido pode ser usado nos cálculos para a plotagem da TCC.
Plugue/Tape [Plug / Tap] (Apenas para disparadores de estado sólido) Os valores de plugue ou tape disponíveis para o sensor escolhido. O valor do plugue ou tape escolhido pode ser usado para determinar o ajuste do pickup. ou o campo Plugue [Plug] ou Tape [Tap] aparece, dependendo dos dados introduzidos na biblioteca.

Aba de Curto-Circuito

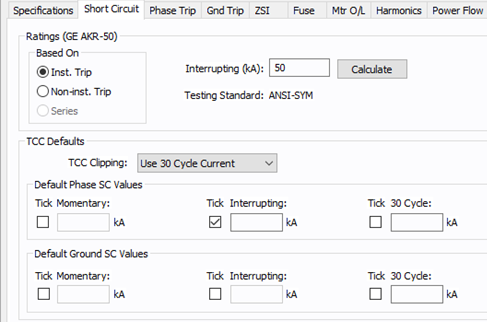

Figura 2:2 Caixa de Diálogo de Curto-Circuito (ANSI)

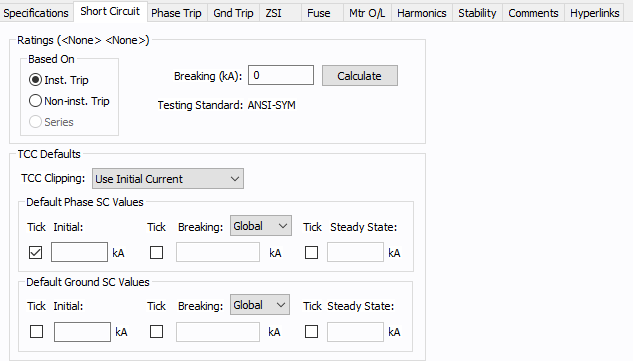

Figura 3:3 Caixa de Diálogo de Curto-Circuito (IEC)

Opção Descrição
Valores Nominais Baseados em

Em muitos casos, o tipo de disparador ou a aplicação do disjuntor determina a corrente de interrupção do disjuntor. Disjuntores abertos (Power Breakers) de baixa tensão mais antigos (anteriores a 1964) com unidades de atuação instantânea tipicamente tem uma capacidade de interrupção mails alta do que o mesmo dispositivo sem unidade de atuação instantânea. O dispositivo de biblioteca disjuntor aberto (LVPCB) permite atuação instantânea e capacidades de atuação de não instantânea. Todos os disjuntores de caixa isolado [ICCB] e caixa moldada [MCCB] são equipados com unidades instantâneas de tripe. O velha aplicaçao de LVPCB (disjuntores abertos) em cascata não e suportada nesta biblioteca. Entretanto, você pode determinar esta capacidade e entrar com o valor diretamente no campo de kA de Interrupção [Interrupting kA].

Entretanto, as normas mais recentes permitem que os disjuntores ICCB e  MCCB são especificados aplicações série. Isto promove uma capacidade de interrupção (kA) maior para alguns dispositivos. Os dispositivos de biblioteca ICCB e MCCB permitem especificaçoesde capacidade instantânea e série.

Interrupção [Interrupting/Breaking] (kA) A capacidade de interrupção do disjuntor (ANSI / IEC)
Calcular

Completa com os valores calculados o campo de capacidade de interrupçao, baseado nos dados introduzidos na biblioteca de dispositivos para o Fabr [Mfr], Tipo [Type], Estilo [Style] e a tensão nominal (kV) [base kV]. (O valor dos kA de interrupção é baseado nos valores nominais do disjuntor multipolar em 480V). Você pode sobrescrever o valor dos kA de interrupção digitando um número diferente neste campo. Este botão também faz com que a Norma de Testes apropriada seja exibida para sua informação. (As Normas de Teste vem diretamente com a biblioteca de dispositivos e não pode ser alterada.)

Calculo da especificação série [Calculation of series ratings]: Quando avocê calcula a capacidade de interrupçao (kA) baseado na Especificação Série [Series Rating], você precisará definir primeiro o Estilo,  Tipo e Fabr do disjuntor a montante. Se a biblioteca apresenta dados de especificações série, então os dados são importados da biblioteca. Caso negativo, o valor do ajuste nominal instantâneo cheio é usado.

Norma de Ensaio A norma para a qual o dispositivo está em conformidade os procedimentos de teste.
Defaults da Folha de Seletividade [TCC Defaults] Os dados introduzidos nesta seção são uados para colocar marcas de valores de corrente representando os valores de curto-circuito na TCC.
Corte das Curvas na TCC [TCC Clipping] Você pode interceptar a curva tempo corrente (TCC) para o disjuntor num valor específico de corrente em kA para Momentâneo (1/2 cycle), 5-ciclos ou 30-ciclos para ANSI ou Inicial, Interrupção ou Regime Permanente para IEC. Escolher <Nenhum> [<None>] para evitar o corte das curvas na TCC.
Marca de Corrente de CC

Marque apropriadamente as caixas para mostrar as marcações de corrente na folha de seletividade (TCC).

  • ANSI: Você pode exibir os valores de curto-circuito momentâneo, interrupção e 30 ciclos.
  • IEC: Você pode exibir os valores de curto-circuito inicial, interrupção e permanente. Se você seleciona para exibir valores de interrupção, você também pode especificar para usar valores globais ou selecionar para um valor específico incluindo 0.020, 0.050, 0.1 ou >0.25. Os valores globais são configurados em Opções de Curto-Circuito [Short Circuit Options] na aba Controle [Control] sob Configurações IEC 60909 [IEC-60909 Settings].

Entre com os valores correspondentes de curto-circuito em kA em seus respectivos campos editáveis para curto-circuito de fase e de terra.

Valores de CC de Fase Default [Default Phase SC Values] O valor em kA, introduzido nestes campos podem ser exibidos para as correntes de fase na plotagem da folha de seletividade [TCC].
Valores de CC à terra Default Os valores introduzidos em kA nestes campos pordem ser exibidos para as correntes de terra na plotagem da folha de seletividade [TCC]. A seçao de curto-circuito de terra é aplicada apenas para os disparadores de estado sólido com unidades de falta à terra.

Aba Ajuste de Fase [Phase Trip Tab]

A aba Ajuste de Fase [Phase Trip] armazena dados que determinam as curvas tempo x corrente dos dispositivos para as correntes de fase. Os ajustes de pickup e a temporização para tempo longo, térmico, tempo curto e instantâneo dos dispositivos são definidos aqui. Os campos e conteúdos que aparecem na caixa de diálogo dependem do tipo da unidade de atuaçao escolhida na aba Especificação [Specification] .

Ajustes de Fase para Termo-magnéticos [Phase Trip for Thermal Magnetic]

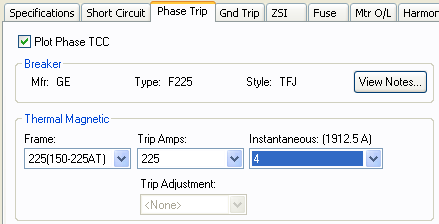

Figura 4:4 Caixa de Diálogo dos Ajustes de Fase de Elementos Termo-Magnéticos

Opção Descrição
Plotagem da TCC de fase

Esta opção está apenas disponível apos você configurar os campos Tipo de Disparador [Trip] e Disparador de Estado Sólido [Solid State Trip] na aba Especificações [Specifications] .

Você também pode selecionar ou limpar esta opção na caixa de diálogo Dados Temporários da Unidade Termo-Magnética [Temporary Thermal Magnetic Data] no módulo de Seletividade [Coordination] para evitar a plotar a TCC.

Disjuntor Esta mensagem mostra o fabricante (Fabr [Mfr]), Tipo [Type] e Estilo [Style] do disjuntor de baixa tensão que foi selecionado.
Visualizar Notas [View Notes]

Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.

Frame (caixa) Descrição do tamanho [Frame]. Isto pode ser o tamanho, o maior tamanho da faixa de modelos similares, ou uma faiza de tamanhos que tem curvas similares.
Ajustes [Trip Settings] Corrente nominal que é especificada para o dispositivo conduzir sem atuar.
Instantâneo Corrente nominal de atuação instantânea em Ampères, ou múltiplos, ou ajuste de pickup. Quando você evidencia ou escolhe uma opção, a corrente de atuação correspondente aparece entre parênteses.

Ajustes de Fase para Disparadores de Estado Sólido

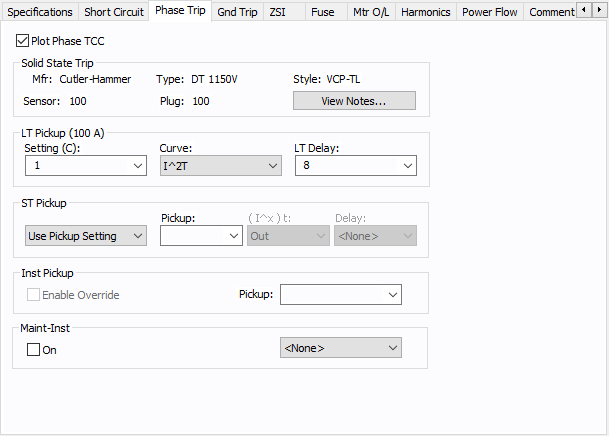

Figura 5:5 Caixa de diálogo dos Ajustes de Fase para Disparadores de Estado Sólido

Opção Descrição
Plotagem da TCC de fase Para dispositivos com disparadores de estado sólido, este campo pode ser selecionado para a folha a folha de seltividade ou removido para evitar a plotagem na folha para os ajustes de fase. Para se obter apenas a folha de seletividade de terra, desmarque a caixa de seleção.
Disparador de Estado Sólido [Solid State Trip] Esta seção mostra o tipo de disparador selecionado e outras descrições do dispositivo selecionado na aba Especificações [Specifications] tais como fabricante (Fabr [Mfr]), Tipo [Type], Estilo [Style], Sensor [Sensor] , e o valor do Plugue/Tripe [Plug/Trip] do disparador.
Visualizar Notas [View Notes] Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.
Pickup de LT

O pickup de tempo longo e a temporização são selecionadas nesta seção. O cálculo do pickup depende do dispositivo selecionado. Pode incluir Mult do PUTL [LTPU],masirá incluir o Ajuste (C) e ou o Sensor [Sensor]ou o Plugue/Tape [Plug/Tap]. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

    • Ajuste (C) [Setting (C)]: O ajuste de corrente de pickup de tempo longo abaixo do qual o dispositivo não irá atuar. Isto é uma fração dos Ampères do sensor ou do plugue/tape. Para alguns disparadores pode ser necessário múltiplos do PUTL [LTPU] para ajustar a corrente de pickup.

      Mult LTPU [LTPU Mult]: Múltiplo do Ajuste (C), o qual pode ser configurado para "ajuste-fino" [“fine-tune”] do ajuste de pickup de tempo longo. Alguns disaradores podem não ter esta caracterísitca.

      Curva [Curve]: Algumas curvas de estado sólido podem ossuir múltiplas curvas de retardamento de TL [LT] para serem escolhidas. Este campo permite você escolher a forma desta curva.

  • Figura 6:6 Curva de Temporização de TL [LT]

    • Temporização de LT [LT Delay]: Temporização do ajuste de tempo longo para escolher o retardamento de tempo.
Pickup de Tempo Curto [ST Pickup]

Ajustes de pikcup e temporização de curta duração (TC) [ST]. Esta seção se aplica apenas a dispositivos com tempo curto [short time]. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

  • Pickup [Pickup]: Ajuste da corrente de pickup de tempo curto [short time] abaixo do qual o dispositivo não irá atuar para os tempos de tempo curto. A corrente de pickup pode ser em múltiplos da corrente de pickup de tempo longo, da corrente do sensor, do plug ou do tape ou do produto do ajuste pela corrente do sensor ou do plugue/tape.
  • (I^x)t: Para escolher a forma e a declividade da banda de tempo curto. Quando você escolhe Ligado [In], a função (I^x)t fica habilitada. A banda de temporizaçao tem uma inclinação de menos "x". Quando você seleciona Desligado [Out], a função (I^x)t fica indisponível, e a temporização de tempo curto fica independente da corrente. Para alguns disjuntores mais novos a temporização do (I^x)t pode ser ajustável. Nesses casos, a escolha disponível serão os vários possíveis ajustes.
  • Temporização [Delay]: Ajuste do retardo de tempo para escolher a temporização da banda.
Pickup do Instantâneo

Corrente nominal de atuação instantânea em Ampères, ou múltiplos, ou ajuste de pickup. Quando você evidencia ou escolhe uma opção, a corrente de atuação correspondente aparece entre parênteses.

  • Habilitar o Override [Enable Override]: Escolhendo esta opção desabilita a atuação baseada no ajustes de pickup. O dispositivo atua no valor de override que depende do estilo do dispositivo. Esta característica pode ou não ser aplicável para o dispoisitivo selecionado.
  • Pickup [Pickup]: O ajuste de pickup da unidade instantânea.
Inst- Manut [Maint-Inst]

Este é um ajuste adicional da unidade instantânea durante manutenções para diminuir os risco de arc flash. O nome desta seção pode ser específica dependendo do fabricante, tal como ARMS, Maint  Mode, RELT, Quick-Trip, e assim por diante.

    • Ligado [On]: Se selecionado, indica que a chave de manutenção está ligada. No módulo de análises, você pode selecionar o disjuntor e dar um clique com o botão direito do mouse e escolher se quer deixar esta função ligada ou desligada.
    • Pickup [Pickup]: Ajuste para o mode manutenção.

Ajuste de Fase para Disparadores Não de Estado Sólido

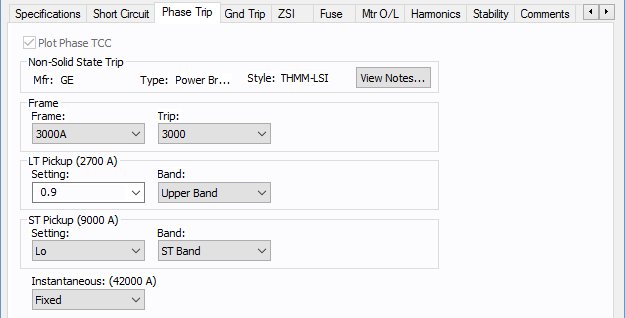

Figura 7:7 Aba de Ajuste de Fase para Disparadores Não de Estado Sólido.

Opção Descrição
Plotagem da TCC de fase

Esta caixa de seleção está disponível apenas se os ajustes Disparador [Trip] e Disparador de Estado Sólido [Solid State Trip] estão selecionados na aba Especificações [Specifications].

Você tamém pode marcar ou limpar a caixa de diálogo Dados Temporários Termo-Magnéticos [Temporary Thermal Magnetic Data] no módulo de seletividade [coordination] para evitar a plotagem na folha de seletividade [TCC].
Ajustes dos Disparadores Não de Estado Sólido Esta mensagem mostra o tipo de disparador selecionado e outras descriçoes do dispositivo selecionado na aba Especificações [Specifications] tais como fabricante (Fabr [Mfr]), Tipo [Type] e Estilo [Style] do disjuntor de baixa tensão.
Visualizar Notas [View Notes] Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.
Frame (caixa)

Tamanho e Descrição dos Ajustes

  • Tamanho [Frame]: Isto pode ser o tamanho a caixa, a maior corrente na faixa de modelos similares, ou a faixa de tamanhos que tem curvas similares.
  • Ajuste [Trip]: Corrente nominal do disjuntor para a qual ele é especificado para conduzir sem atuar.
Pickup de LT

O pickup de tempo longo e a temporização são selecionadas nesta seção. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

  • Ajuste [Setting]: Ajuste de pickup de tempo longo abaixo do qual o dispositivo não irá atuar. Isto é um múltiplo da corrente de atuação ou da corrente nominal da unidade.
  • Banda [Band]: Bando de longo retardamento para ajustar a temporização.
Pickup de Tempo Curto [ST Pickup]

Ajustes de pikcup e temporização de curta duração (TC) [ST]. Esta seção se aplica apenas a dispositivos com tempo curto [short time]. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

  • Ajuste [Setting]: Ajuste de pickup da corente de tempo curto abaixo da qual o dispositivo não irá atuar para a temporizaçao de tempo curto. Isto é um múltiplo do pickup da corrente de tempo longo.
  • Faixa [Band]: Faixa da temporização de tempo curto para ajustar a temporização.
Instantâneo Ajuste do pickup do instantâneo, que é um múltiplo da corrente de pickup de tempo longo. Quando você evidencia ou escolhe uma opção, a corrente de atuação correspondente aparece entre parênteses.

Aba Ajuste de Terra

Esta aba é aplicável para dispositivos com disparadores de estado sólido, mas não para dispositivos termomagnéticos e disparadores não de estado sólido.

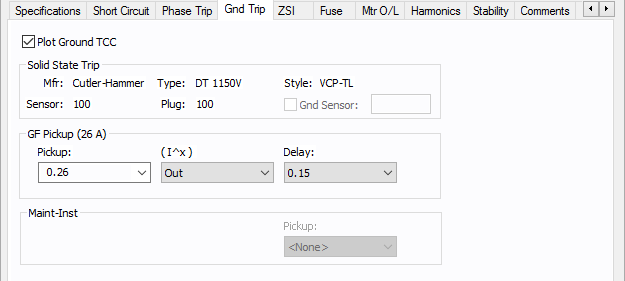

Figura 8:8 Caixa de Diálogo dos Ajustes de Terra para Disparadores de Estado Sólido

Opção Descrição
Plotagem de Folha de Seletividade de Terra Para dispositivos de estado sólido, este campo pode ser marcado para plotar a TCC ou desmarcado para evitar a plotagem da TCC das curvas características de atução de terra.
Disparador de Estado Sólido [Solid State Trip] Esta seção mostra o tipo de disparador selecionado e outras descrições do dispositivo selecionado na aba Especificações [Specifications] tais como fabricante (Fabr [Mfr]), Tipo [Type], Estilo [Style], Sensor [Sensor] , e o valor do Plugue/Tripe [Plug/Trip] do disparador.
Ajuste de Terra

Esta seção é para ajustar o pickup da unidade de terra, o tipo de temporização e o tempo.

  • Pickup [Pickup]: O ajuste do pickup de terra, o qual está ou em Ampères ou em múltiplos do sensor, plugue ou ajuste de C.
  • (I^x)t: Para escolher a forma e a declividadeda banda da temporização de terra. Quando você escolhe Ligado [In], a função (I^x)t fica habilitada. A banda de temporizaçao tem uma inclinação de menos "x". Quando você seleciona Desligado [Out], a função (I^x)t fica desabilidade e a temporização fica independente da corrente.
  • Temporização [Delay]: Ajuste de temporização de terra para escolher a temporização da faixa.
GF-Manut

É o ajuste instantâneo de terra usado durante manutenções para diminuir os riscos de arc flash. O nome desta seção pode ser específica dependendo do fabricante, tal como ARMS, Maint  Mode, RELT, Quick-Trip, e assim por diante. A chave para ligar/desligar o modo de manutenção é uma caixa de seleção da aba de Ajuste de Fase.

Pickup Ajuste de terra dado para o modo manutenção.

Aba ZSI

A aba ZSI especifica as informações de seletividade lógica para disjuntores de baixa tensão. Esta informaçao é usada para seletividade, simulaçao de faltas e cálculos de arc flash. O EasyPower determina automaticamente a zona sob falta para cada disjuntor e desliga apenas o disjuntor da zona sob falta. A ferramenta ZSI é disponível somente para alguns disjuntores que tenham isto especificado na biblioteca de componentes.

Nota: Uma vez que a informaçao sobre ZSI depende de outros disjuntores, é melhor preencher as informações de ZSI somente após os dados terem sido introduzidos.

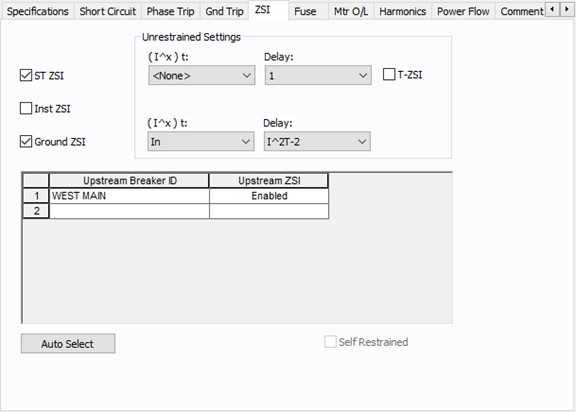

Figura 9:1 Aba ZSI do Diálogo de Dados de  Disjuntores de BT

Opção Descrição
ZSI ST

Esta seleção indica se o desligamento por ZSI deTempo Curto está Ligado [On]. Nos módulos de análises (Curto-Circuito [Short Circuit], Seletividade [Coordination], e assim por diante), o ZSI de TC [ST ZSI] pode ser "Ligado" ou "Desligado" [turned “On” or “Off”] temporariamente usando o botão direito do menu de contexto.

Se você selecionar esta opção, você pode especificar os valores para (I^x)t e a temporização para os ajustes sem bloqueio para a curva de STD da ZSI.

ZSI Inst Esta seleção indica se o desligamento por ZSI Instantâneo está Ligado [On]. Nos módulos de análises (Curto-Circuito [Short Circuit], Seletividade [Coordination], e assim por diante), o Inst do ZSI [Inst ZSI] pode ser "Ligado" ou "Desligado" [turned “On” or “Off”] temporariamente usando o botão direito do menu de contexto.
ZSI Terra

Selecione para indicar se o Ajuste de  ZSI de terra está configurado em On. Nos módulos de análises (Curto-Circuito [Short Circuit], Seletividade [Coordination], e assim por diante), o ZSI de Terra [Ground ZSI] pode ser "Ligado" ou "Desligado" [turned “On” or “Off”] temporariamente usando o botão direito do menu de contexto.

Se você escolher esta opção, você pode especificar os valores de temporização e de (I^x)t para os ajustes da curve do ZSI de terra sem bloqueio.

ZSI-T Selecione para habilitar o modo de operação T-ZSI (threshold zone selective interlocking). A T-ZSI is uma ferramenta especial de seletividade lógica [zone selective interlocking] (ZSI) que é disponível em certas unidades fabricadas pela GE. Nesteesquema o disjuntor a jusante pode enviar um sinal de restriçao para o disjuntor a montante num valor 81% do pickup de curta duração ou do instantâneo. O disjuntor a montante irá aumentar seu pickup para 123% quando ele recebe a restrição. Refira-se aos documentos do fabricante para detalhes da operação do T-ZSI.
Ident Disjuntor a Montante Lista de disjuntores a montante que recebem sinal de restrição deste disjuntor. Tipicamente, existirá um disjuntor a montante. Todos os disjuntores de BT a montnate, a jusante ou adjacente, estará disponível na lista. Escolha o disjuntor apropriado. O status do ZSI para o disjuntor a montante é indicado na coluna à direita (ZSI a Montante).
ZSI a Montante Esta coluna indica automaticamente se a ZSI está Ligada [On] para o disjuntor escolhido na coluna Identificaçao do Disjuntor a Montante [Upstream Breaker ID].
Auto-Seleção Botão de comando que lista automaticamente toda lista de disjuntores imediatamente a motante, a jusante ou adjacente na Identificação de Disjuntor a Montante [Upstream Breaker ID]. Após escolher este botão,você pode deletar os disjuntores indesejáveis da planilha.
Auto-Restrição Disjuntores com auto-restrição tem os terminais de "Saída" ["Out"] jumpeado com os terminais de "Entrada" ["In"]do ZSI de modo que o disjuntor sempre irá atuar no modo restrição. O modo restrição é tipicamente uma atuação de tempo de curta duração. Se um disjuntor está em auto-restrição, então marque esta caixa de seleção. Se um disjuntor está em auto-restrição, ele permite os disjuntores a jusante sem ZSI atuarem. Ao mesmo tempo ele envia um sinal de restrição para um disjuntor a montante para habilitar a unidade de auto-restrição para atuar primeiro (prevenindo que o disjuntor a montante desligue o disjuntor pela unidade instantânea). Isto promove uma coordenação seletiva.

Aba Fusível

Esta seçao se aplica apenas para disjuntores com fusíveis, e os campos nesta caixa de diálogo são usadas para escolher o fusível.

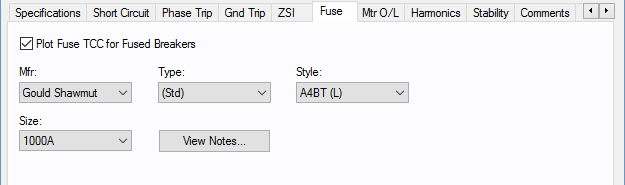

Figura 10:2 Caixa de Diálogo de Fusíveis para Disjuntores com Fusíveis

Opção Descrição
Plotagem do Fusível na Folha de Seletividade de Disjuntores com Fusíveis Oara disjuntores com fusíveis, este campo pode ser escolhido para serem plotados na TCC ou limpos para evitar a plotagem na TCC, com a característica de atuação do fusível.
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo

Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.

Estilo

Os estilos de fusíveis de baixa de tensão disponíveis dos fabricantes para o tipo escolhido acima.

Um estilo pode ser um nome de marca ou o nome do grupo de fusíveis com funções similares.

Calibre A corrente nominal do fusível.
Visualizar Notas [View Notes] Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.

Aba de Sobrecarga do Motor

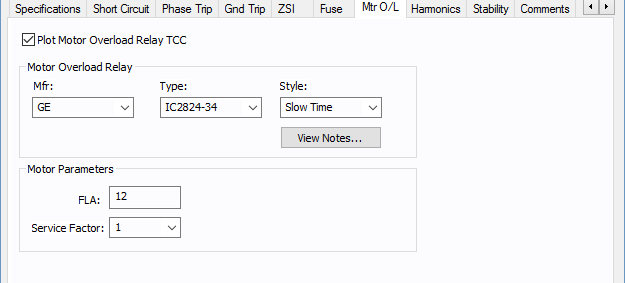

Figura 11:3 Caixa de Diálogo do Relé de Sobrecarga do Motor.

Opção Descrição
Plotar Curva do Relé de Sobrecarga do Motor Este campo pode ser marcado para plotar a TCC ou desmarcado para evitar a plotagem da TCC do relé de sobrecarga do motor que atua o disjuntor de baixa tensão.
Relé de Sobrecarga do Motor Para especificar o relé de sobrecarga de motor associado com o disjuntor do motor protegido.
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo

Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.

Estilo Os estilos de relés de proteção de motor disponíveis para o tipo escolhido acima do referido fabricante.
Parâmetros do Motor [Motor Parameters] Detemina o nível de pickup para o relé de sobrecarga do motor. Você pode especificar o valor.
In [FLA] A corrente nominal (plena carga) especificada para o motor, ou corrente nominal do relé.
Fator de Serviço Fator de sobrecarga sobre a corrente nominal. Este fator não aumenta a potência, mas simplesmente aumenta o nível de pickup. Você pode entrar com qualquer valor entre 1.0 e 1.25.

Aba Harmônicos [Harmonics Tab]

Figura 12:4 Aba Harmônicos [Harmonics Tab]

Opção Descrição
Monitoramento do Ponto de Acoplamento Comum (PAC) do IEE 519 [Monitor IEEE 519 Point of Common Coupling]

O EasyPower pode monitorar se os requisitos descritos no IEEE 519 são ou não alcançados no ponto de acoplamento comum (PAC).

Se selecionado, então o Relatório Harmônico [Harmonics Report] indica quando este item não é alcançado.

kVA Demandado [kVA Demand] O kVA demandado.
Icc/Icarga no PAC [PCC Isc/Load] A relação entre a corrente de curto-circuito e a corrente de carga no ponto de acoplamento comum (PAC).

Aba Estabilidade

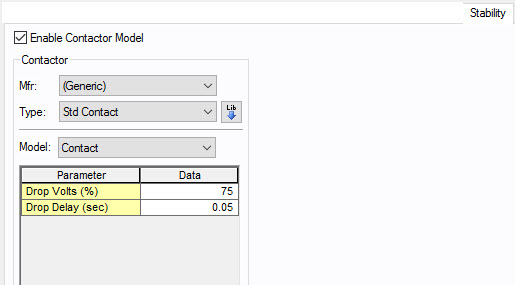

Figura 13:5 Aba Estabilidade

Opção Descrição
Habilita o Modelo do Contator Marque a caixa de seleção para entrar a informação de estabilidade.
Fabric [Mfr] Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.
Tipo Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.
Modelo Modelos de equipamentos disponíveis para o tipo de equipamento selecionado. Se o modelo desejado não está listado, você poderá adicioná-lo à biblioteca.
Bibl [Lib] Preencha a tabela com os dados do equipamento a partir da biblioteca. Veja EasyPower Biblioteca de Dispositivos para maiores informações.

Outras Abas

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

Informações Adicionais

Referência Técnica da Base de Dados Abas Comuns
Galeria de Mídias


www.easypower.com

EasyPower, LLC

7730 SW Mohawk St.

Tualatin, OR 97062

(503)655-5059

techsupport@easypower.com

feedback@easypower.com

Base Técnica do EasyPower

EasyPower Versão 10.0

Copyright © 2019 EasyPower, LLC. Todos os Direitos Reservados.

A última atualização da Ajuda [Help] foi realizada em 04/02/2019
