Dados da Chave [Switch Data]

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

Figura 1:1 Caixa de Diálogo dos Dados da Chave

Informações da Conexão

Opção	Descrição
Nome de Identificação [ID Name]	Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres. Para as chaves, o programa designa automaticamente os nomes SW-1, SW-2, SW-3, e assim por diante.
Na Barra [On Bus]	Este é o nome de identificação da barra na qual o equipamento está conectado. A tensão base da barra está indicada à direita.
Tipo de Conexão	Se a chave está conectada como Alimentador [Feeder] (como cabo, barramento blindado, ou transformador) ou como uma Interligação [Tie] (entre duas barras).
Aberto/Fechado	Estado normal da chave. Se Aberta [Open], no unifilar será exibido "ABERTA" ["OPEN"] próximo ao símbolo da chave. Se Fechada [Closed], no unifilar não será exibido a identificação "ABERTA" ["OPEN"].
Nome do Grupo/Tipo [Group Name/Type]	Se a chave é parte de um grupo funcional, o nome do grupo e tipo aparece aqui. Veja Grupos Funcionais.

Opção

Descrição

Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para as chaves, o programa designa automaticamente os nomes SW-1, SW-2, SW-3, e assim por diante.

Na Barra [On Bus]

Este é o nome de identificação da barra na qual o equipamento está conectado. A tensão base da barra está indicada à direita.

Tipo de Conexão

Se a chave está conectada como Alimentador [Feeder] (como cabo, barramento blindado, ou transformador) ou como uma Interligação [Tie] (entre duas barras).

Aberto/Fechado

Estado normal da chave. Se Aberta [Open], no unifilar será exibido "ABERTA" ["OPEN"] próximo ao símbolo da chave. Se Fechada [Closed], no unifilar não será exibido a identificação "ABERTA" ["OPEN"].

Nome do Grupo/Tipo [Group Name/Type]

Se a chave é parte de um grupo funcional, o nome do grupo e tipo aparece aqui. Veja Grupos Funcionais.

Aba de Especificações [Specifications Tab]

Opção	Descrição
Fabric [Mfr]	Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca. Se está faltando o fabricante desejado na lista, escolha Outro [Other].
Tipo	Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca. Se está faltando o fabricante desejado na lista, escolha Outro [Other].
Estilo	Os estilos de chave disponíveis a partir do campo fabricante selecionado acima. Após você escolher o fabricante e o tipo, os estilos disponíveis na coluna amarela da página correspondente da biblioteca de dispositivos são exibidos aqui.
Norma	Exibe a norma utilizada para os cálculos de curto-circuito baseada no tipo de fusível escolhido.
Corrente Nominal	Corrente nominal de regime da chave. Este valor é apenas para referência e não afeta os cálculos.
Tempo de Abertura Adotado [Assumed Opening Time]	O tempo estimado para a chave abrir o circuito.

Opção

Descrição

Fabric [Mfr]

Promove a listagem de todos os fabricantes disponíveis na biblioteca de dispositivos. Se um dado fabricante não está listado na biblioteca de dispositivos, você pode adicioná-lo à biblioteca.

Se está faltando o fabricante desejado na lista, escolha Outro [Other].

Tipo

Tipos de equipamentos disponíveis do fabricante selecionado. Se o tipo desejado não está listado, você poderá adicioná-lo à biblioteca.

Se está faltando o fabricante desejado na lista, escolha Outro [Other].

Estilo

Os estilos de chave disponíveis a partir do campo fabricante selecionado acima. Após você escolher o fabricante e o tipo, os estilos disponíveis na coluna amarela da página correspondente da biblioteca de dispositivos são exibidos aqui.

Norma

Exibe a norma utilizada para os cálculos de curto-circuito baseada no tipo de fusível escolhido.

Corrente Nominal

Corrente nominal de regime da chave. Este valor é apenas para referência e não afeta os cálculos.

Tempo de Abertura Adotado [Assumed Opening Time]

O tempo estimado para a chave abrir o circuito.

Aba de Curto-Circuito

Figura 2:2 Aba Curto-Circuito da Caixa de Diálogo dos Dados da Chave (ANSI)

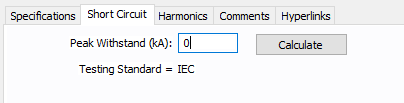

Figura 3:3 Aba Curto-Circuito da Caixa de Diálogo dos Dados da Chave (IEC)

Opção	Descrição
Momentâneo [Momentary] / Fechamento (kA) [C&L (kA)]	Corrente nominal momentânea ou de Fechamento da chave. Os valores disponíveisna biblioteca de dispositivos são tipicamente os valores de fechamento, para chaves operadas mecanicamente, visto ser este o menor valor. Algumas chaves, entretanto, tem somente o valor de especificação momentâneo.
Suportabilidade de Pico [kA]	A corrente de suportabilidade de pico é igual a corrente de curto-circuito de fechamento nominal.
Calcular	Complete os valores calculados para Fabric. [Mfr], Tipo [Type], Estilo [Style] e Tensão base utilizando a biblioteca de dispositivos. Você pode alterar estes valores calculados digitando um número diferente.

Opção

Descrição

Momentâneo [Momentary] / Fechamento (kA) [C&L (kA)]

Corrente nominal momentânea ou de Fechamento da chave. Os valores disponíveisna biblioteca de dispositivos são tipicamente os valores de fechamento, para chaves operadas mecanicamente, visto ser este o menor valor. Algumas chaves, entretanto, tem somente o valor de especificação momentâneo.

Suportabilidade de Pico [kA]

A corrente de suportabilidade de pico é igual a corrente de curto-circuito de fechamento nominal.

Calcular

Complete os valores calculados para Fabric. [Mfr], Tipo [Type], Estilo [Style] e Tensão base utilizando a biblioteca de dispositivos. Você pode alterar estes valores calculados digitando um número diferente.

Aba Harmônicos [Harmonics Tab]

Figura 4:4 Aba Harmônicos [Harmonics Tab]

Opção	Descrição
Monitoramento do Ponto de Acoplamento Comum (PAC) do IEE 519 [Monitor IEEE 519 Point of Common Coupling]	O EasyPower pode monitorar se os requisitos descritos no IEEE 519 são ou não alcançados no ponto de acoplamento comum (PAC). Se selecionado, então o Relatório Harmônico [Harmonics Report] indica quando este item não é alcançado.
kVA Demandado [kVA Demand]	O kVA demandado.
Icc/Icarga no PAC [PCC Isc/Load]	A relação entre a corrente de curto-circuito e a corrente de carga no ponto de acoplamento comum (PAC).

Opção

Descrição

Monitoramento do Ponto de Acoplamento Comum (PAC) do IEE 519 [Monitor IEEE 519 Point of Common Coupling]

O EasyPower pode monitorar se os requisitos descritos no IEEE 519 são ou não alcançados no ponto de acoplamento comum (PAC).

Se selecionado, então o Relatório Harmônico [Harmonics Report] indica quando este item não é alcançado.

kVA Demandado [kVA Demand]

O kVA demandado.

Icc/Icarga no PAC [PCC Isc/Load]

A relação entre a corrente de curto-circuito e a corrente de carga no ponto de acoplamento comum (PAC).

Outras Abas

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].
