Dados do Transformador de Três Enrolamentos [Three Winding Transformer Data]

Esta caixa de diálogo inclui as seguintes áreas e abas:

Veja Abas Comuns para informação da Localização [Location], Comentários [Comments], Hiperlinks [Hyperlinks], Galeria de Mídia [Media Gallery], ou abas de Dados Coletados [Collected Data].

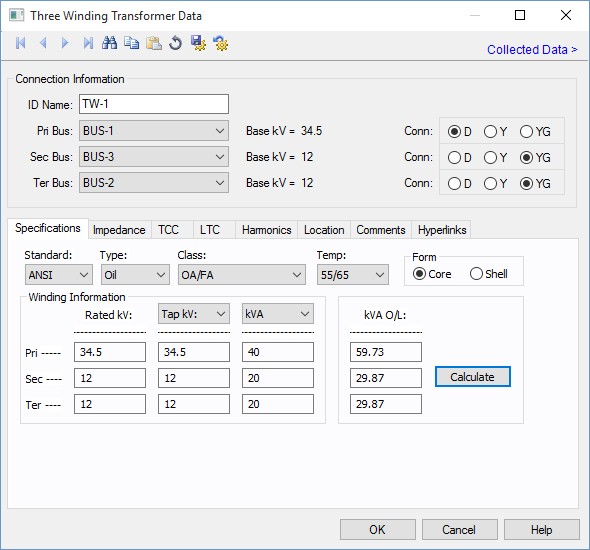

Figura 1:1 Caixa de Diálogo dos Dados do Transformador de Três Enrolamentos

Informações da Conexão

Opção Descrição
Norma Escolha ou Ansi ou IEC.
Nome de Identificação [ID Name]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para os transformadores de três enrolamentos, o programa designa automaticamente os nomes TW-1, TW-2, TW-3, e assim por diante.
Barra Primária [Primary Bus] A barra que é conectada ao enrolamento de entrada do transformador, ou o enrolamento de maior potência (MVA). Esta barra já deve existir no unifilar. Você deve ficar atento para que a tensão da Barra Primária [Primary Bus] tenha aproximadamente o mesmo valor da Tensão Nominal Primária do transformador (kV). (Entretanto, o EasyPower pode modelar tensões diferentes da tensão nominal (kV).) Para referência, a Tensão Base da Barra Primária é exibida próxima ao nome da barra.
Barra Secundária [Secondary Bus] A barra que é conectada ao enrolamento secundário do transformador. Esta barra já deve existir no unifilar. Você deve ficar atento para que a tensão da Barra Secundária [Secondary Bus] tenha aproximadamente o mesmo valor da Tensão Nominal Secundária do transformador (kV). (Entretanto, o EasyPower pode modelar tensões diferentes da tensão nominal (kV).) Para referência, a Tensão Base da Barra Secundária é exibida próxima ao nome da barra.
Barra Terciária [Tertiary Bus] A barra que é conectada ao enrolamento terciário do transformador. Esta barra já deve existir no unifilar. Você deve ficar atento para que a tensão da Barra Terciária [Tertiary Bus] tenha aproximadamente o mesmo valor da Tensão Nominal Terciária do transformador (kV). (Entretanto, o EasyPower pode modelar tensões diferentes da tensão nominal (kV).) Para referência, a Tensão Base da Barra Terciária é exibida próxima ao nome da barra.
Conex.

O tipo de conexão do enrolamento, que é ou "Delta" ["Delta"] (D), "Estrela Não-Aterrada" ["Wye Ungrounded"] (Y), ou "Estrela Aterrada" ["Wye Grounded"] (YG). Se for escolhida "Estrela Aterrada" ["Wye Grounded"], impedâncias de aterramento podem ser introduzidas na aba Impedância [Impedance] na seção Aterramento [Grounding].

Aba de Especificações [Specifications Tab]

Opção Descrição
Tipo Tipo do transformador (óleo, gás, seco, silicone, ou vapor). Este campo é usado para determinar a capacidade nominal co transformador para soluções de sobrecarga de fluxo de potência
Classe Tipo de resfriamento usado pelo transformador. Várias combinações de ar forçado, água e óleo forçado estão disponíveis. Este campo é usado para determinar a capacidade nominal co transformador para soluções de sobrecarga de fluxo de potência
Temp Temperatura nominal ANSI do transformador. Várias combinações podem ser selecionadas e são dependentes do tipo do transformador. Especificações duais tais como 55/65 aumentam a capacidade de sobrecarga do transformador em 12%.
Form Ou núcleo envolvido [core] ou núcleo envolvente [shell] podem ser designados para o transformador. Este valor é apenas para referência e não afeta os cálculos [Este valor é apenas para referência e não afeta os cálculos.]
Informação do Enrolamento [Winding Information]
Tensão Nominal [Rated kV] Tensão nominal do enrolamento (kV). A tensão nominal (kV) pode ser diferente da tensão base (kV) ou do tape (kV). O EasyPower ajusta automaticamente o modelo para levar em conta as diferenças relativas aos tapes, relação de espiras e valores base escolhidos.
Tape kV / Tape% [Tap kV / Tap%] Tensão (kV) do tape do enrolamento. Você também pode especificar a tensão do tape (kV) em porcento do valor nominal. Se o valor real do tape (kV) nao e conhecido, introduza a tensão nominal (kV). Controle da comutação automática de tapes pode ser usada para determinar o ajuste final do tape, se desejado. O EasyPower ajusta automaticamente o modelo para levar em conta as diferenças relativas aos tapes, relação de espiras e valores base escolhidos.
MVA/kVA Potência nomina do transformador com ventilação natural. Use para escolher a unidade entre MVA ou kVA.
MVA VF Potência nominal do transformador em sobrecarga, baseada nas temperaturas e classes nominais. Ela é preenchida usando o botão Calcular [Calculate] ou você pode digitar um outro valor.

Aba Impedância

A impedância do transformador está na base de potência de ventilação natural do enrolamento e a tensão nominal. A definição estrita é o valor percentual da tensão nominal impressa no enrolamento de alta tensão para produzir corrente nominal no enrolamento curto-circuitado de baixa tensão.

Nesta caixa de diálogo, Zps significa do Primário para o Secundario, Zpt significa do Primário para o Terciário, e Zst significa do Secundário para o Terciário.

Os fabricantes fornecem os dados de impedância de diferentes maneiras dependendo das instalações de teste e do tamanho do transformador. O formato dos dados de entrada do EasyPower foi escolhido para um dos procedimentos de teste mais comuns.

Você pode especificar as impedâncias em qualquer base de potência (MVA): primária, secundária ou terciária.

Figura 2:2 Caixa de Diálogo dos Dados do Transformador de Três Enrolamentos

Opção Descrição
R1 Resistência de sequência positiva em porcento.
X1 Reatância de sequência positiva em porcento.
R0, X0 Impedância de sequência zero em porcento. Se você não sabe este valor, entre com a impedância de sequência positiva (Z) para transformadores de núcleo envolvente (veja o campo Fomr [Form] na caixa de diálogo principal do transformador). Para transformadores de núcleo envolvido, usar 85% de Z. Se você entrar este valor como zero (0.0), será usado o valor da impedância de sequência positiva.
MVA Base Potência base do enrolamento (MVA) no qual o valor da impedância é especificado.

Aterramento

Use a área do Aterramento [Grounding] na aba Impedância [Impedance] para introduzir as impedâncias de aterramento. Elas sao aplicáveis apenas para conexões do tipo estrela-aterrada. A unidade de R + jX é em Ohms. Se você conhece apenas os Ampères do circuito de aterramento, divida a tensão fase-neutro do sistema pelos Amperes para obter o valor desta impedância. Isto pode ser alcançado no EasyPower entrando-se primeiro com a Classe de Corrente e a seguir clicando-se em Calcular [Calculate].
R

Resitência de aterramento do neutro do transformador em Ohms. Este é método mais comum de aterramento de neutro de transformador. Os resistores de aterramento são usualmente expressos em Ampères. A impedância é encontrada a partir da seguinte equação.

R = Vln / I

Se o transformador é aterrado através de um transformador de aterramento com uma resistência no secundário, esta resistência deve ser convertida para o lado primário do transformador de aterramento. Apenas os transfomadores com conexão estrela-aterrada permitem a modelagem do aterramento. Enrolamentos em delta com tape no corner ou no meio não são modelados.
jX Reatância de aterramento do neutro do transformador em Ohms.
Classe de Corrente [Amp Class] Esta é a corrente em Ampères através da impedância de terra na tensão nominal. Você pode entrar com os dados diretamente neste campo em Ampères ou calculá-los com base base na tensão e na impedância de aterra,emtp R +jX usando o botão Calcular [Calculate]

Aba Folha de Seletividade

Figura 3:3 Aba Folha de Seletividade para a Caixa de Diálogo de Dados do Transformador

Opção Descrição
Plotar a Curva de Dano 100% na Folha de Seletividade Marque esta caixa de seleção para plotar a curva de dano 100%. Isto é sem levar em conta o fator de redução devido ao tipo de conexão do enrolamento e o tipo de falta.
Plotar a Curva de Dano com Redução (de 58% ou 87%) na Folha de Seletividade Marque esta caixa de seleção para plotar a curva de dano do transformador levando em conta o fator de redução devido ao tipo de conexão e do tipo de falta. A curva de dano do transformador se desloca por 58% ou 87% para a esquerda dependendo dotipo de conexão.
Use a(a) Curva(s) de Falta Frequente Marque esta caixa de seleção para plotar as curvas de dano do transformador para as Categorais de II a IV (suportabilidade térmica e mecânica) para faltas de ocorrência frequente. A curva se desloca para a esquerda dependendo da impedância do transformador.
Norma A norma de acordo com a curva que é plotada.
TempoMáximo de Plotagem É o tempo máximo em segundos para o quala curva de dano do transformador é plotada.

Tempo de Dano Mínimo

Quando a norma IEC 76-5.4 é selecionada, a habilitade térmica do transformador de suporta o curto-circuito é plotada para o tempo especificado aqui. O tempo default é 2 segundos.
x In [FLA x] Corrente inrush de magnetização em múltiplos da corrente nominal para o enrolamento primário.
Ciclos Tempo considerado para a corrente inrush de magnetização em termos do número de ciclos.
In Baseada na [FLA Based on] Base de cálculo para determinar a corrente nominal. "MVA VF" é a capacidade em MVA para ventilação forçada e “MVA Nom” é a capacidade em ventilaçao normal.
Lado da Plotagem (Apenas para Transformador de Três-Enrolamentos) O lado do transformador para o qual a curva de dano é plotada. O curto-circuito e aplicado no lado Secundário ou Terciário. A corrente de linha primária é mostrada na plotagem.
Ajuste da Seletividade Automatizada Especifica se o dispositivo de proteção é acessível apenas a pessoas qualificadas (supervisionada) ou não supervisionada. Isto afeta os ajustes do dispositivo de proteção baseado nas regras do NEC.
Z do Sistema Ao plotar a curva de dano do transformador, práticas típicas assumem fonte infinita (impedância do sitema igual a zero) no lado a montante do transformador. Você pode incluir a impedância do sistema a montante do transformador para diminuir o valor da corrente de falta máxima que o transformador vê. A impedãncia do sistema deve ser convertida para por unidade na potência base do transformador.

Aba CAT (Comutador Automático de Tapes [LTC (Load Tap Changer) Tab]

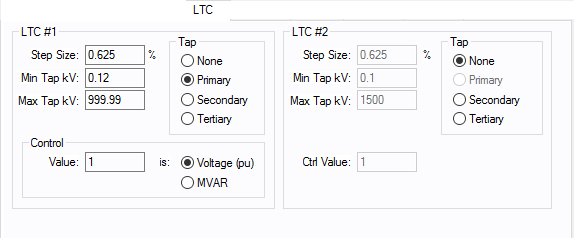

Figura 4:4 Aba Comutador Automatico de Tapes da Caixa de Diálogo do Transformador de Três Enrolamentos

Opção Descrição
Tamanho do Passo [Step Size] O tamanho default é 0.625 mas você pode digitar o valor percentual de tamanho de passo que você quiser aqui e na caixa de diálogo temporário do transformador de três enrolamentos no módulo de fluxo de potência.
Tape Min (kV) [Min Tap kV] Tape mínimo em kV é usado para determinar o limite inferior para o qual o tape pode ser ajustado durante um estudo fluxo de potência. Este valor deve ser o menor tape do transformador para se obter resultados válidos. O default de 0.12 kV não e real e deve ser alterado para um valor real se CAT está sendo usado.
Tape Máx (kV) [Max Tap kV] Tape máximo em kV, que é usado para determinar o limite superior que o tape pode ser ajustado durante um estudo de fluxo de potência. Este valor deve ser o maior tape do transformador para se obter resultados válidos. O valor default de 1500 kV não real e deve ser alterado para valores reais, se o CAT é usado.
Tape Os Comutadores Automáticos de Tape (CAT) podem ser definidos em ou ou dois enrolamentos de transformador de três enrolamentos. Qualquer combinação de primário, secundário ou terciário é permitida, desde que eles não sejam especificados no mesmo enrolamento. Também, se um CAT [LTC] é usado, ele deve ser o CAT [LTC] #1. Se o transformador não tem CAT [LTC], selecione Nenhum [None] para os tapes fixos padrões. Tapes fixos fora do nominal pode ser introduzidos no campo Tape (kV) [Tap kV] do diálogo principal.
Valor  de Controle (Valor Ctrl) [Control Value (Ctrl Value)]

Valor de controle, que é determinado pelo campo Tipo de Controle.

  • Tensão [Voltage]: O valor da tensão de controledeveser introduzido em por unidade. A faixa típica estaria entre 0.975 a 1.01 por unidade, sendo 1.0 pu o ponto de partida.
  • MVAr [MVAR]: O valor deve ser introduzido preferencialmente em valores reais de MVAr ao invés de serem ajustados em por unidade. Para determinar que faixa de MVAr é adequada para um dado tamanho de transformador, determine o fluxo de MVAr sem usar CAT (LTC) e a seguir multiplique por um valor na faixa de .975 a 1.01 para um ponto de partida aproximado. O controle de CAT (LTC) tem uma capacidade muito mais limitada do que o controle de um grande gerador.
Tipo de Controle [Control Type]

Determina como o modelo do CAT [LTC] é usado.

  • Tensão [Voltage]: O CAT [LTC] tenta controlar a tensão da barra no mesmo lado do CAT [LTC]. Por exemplo, se os CA T[LTCs] são habilitados no secundário e no terciário, as tensões são controladas nestas barras. Isto funciona bem se os lados secundário e o terciário são barras de carga como comumente ocorre nestes transformadores. Entretanto, se o lado primário é escolhido para o CAT [LTC] e os lados secundário e terciário são barras de carga, o lado primário (lado da fonte) não pode controlar a tensao da barra de carga. Para este tipo de sistema padrão, os tapes fixos funcionam bem.
  • MVAr [MVAR]: O CAT [LTC] tenta controlar o fluxo de MVAr no transformador para um dado valor.

Aba Harmônicos [Harmonics Tab]

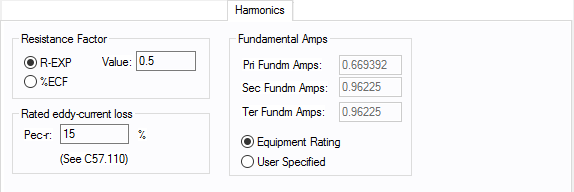

Figura 5:5 Aba Harmônicos [Harmonics Tab]

Usar a aba Harmônicos [Harmonics] para indicar se este equipamento está introduzindo harmônicos no seu sistema de potência.

Fator da Resistência

O EasyPower permite o cálculo de RH de duas maneiras:

Os valores default do EasyPower para o efeito skin sobre a resistência R-EXP é 0.5.

Fatores de Correção Típicos da Resistência
  R-EXP %ECF

Transformador [Transformer]

0.5-1.0

1.0-3.0

Concessionária [Utility]

0.0-0.8

    -

Gerador [Generator]

0.3-0.6

    -

Linha/Cabo [Line/Cable]

0.5

    -

Reator [Reactor]

0.5-1.0

0.8-3.0

Motor [Motor]

0.2-0.4

    -

Corrente Fundamental

Usar para configurar a corrente fundamental. As opções são as seguintes:

Para usar a corrente fundamental calculada pelo Power Flow, escolha Calculado a partir do Power Flow [Calculated from Power Flow] na área Soma da Tensao  Fundamental [Summation Fundamental Voltage] na caixa de diálogo Opções Harmônicas > Controle [Harmonics Options > Control].

Opção Descrição
Corr. Fund. Prim. [Pri Fundm Amps] Corrente nominal calculada no lado primário.
Corr. Fund. Sec. [Sec Fundm Amps] Corrente nominal calculada no lado secundário.
Corr. Fund. Terc. [Ter Fundm Amps] Corrente nominal calculada no lado terciário.
Perdas no Ferro Nom, %Nom [Rated eddy-current loss, Pec-r] Perdas no ferro em condições nominais expressa em por cento das perdas I2R nominais.
