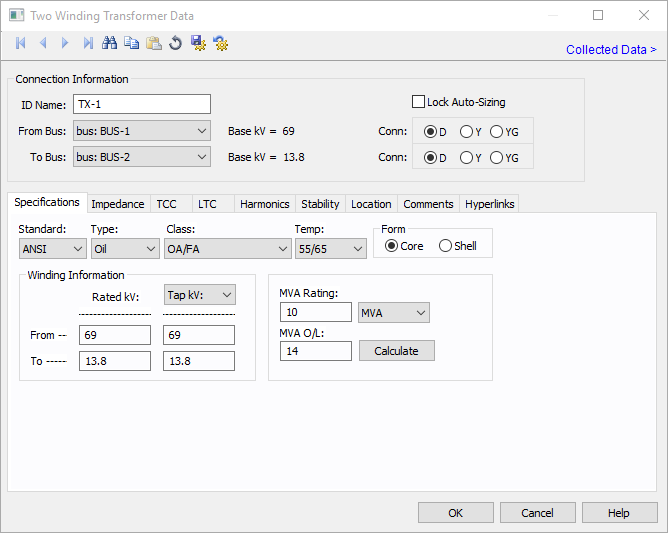

Dados do Transformador de Dois Enrolamentos [Two Winding Transformer Data]

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para os transformadores de dois enrolamentos, o programa designa automaticamente os nomes TX-1, TX-2, TX-3, e assim por diante.

O tipo de conexão de enrolamento de transformador, pode ser:

• D: Delta
• Y: Estrela Não-Aterrada [Wye ungrounded]
• YG: Estrela Aterrada (ANSI) [Wye grounded (ANSI)]
• YN: Estrela Aterrada (IEC) [Wye neutral (IEC)]

Se é escolhida a conexão YG ou YN , as impedâncias de aterramento podem ser introduzidas na aba Impedância [Impedance] na área Aterramento [Grounding].

Os ajustes default são D-YG for ANSI, e D-YN com deslocamento angular de11 para IEC.

Aumento de temperatura nominal do transformador em graus Celsius.

Tensão (kV) do tape do enrolamento. Você também pode especificar a tensão do tape (kV) em porcento do valor nominal. Se o valor real do tape (kV) nao e conhecido, introduza a tensão nominal (kV). O controle da comutação automática de tape pode ser usado para determinar o ajuste final do tape, se necessário. O EasyPower ajusta automaticamente o modelo para levar em conta diferentes tapes, relações de transformação e bases que você tenha escolhido.

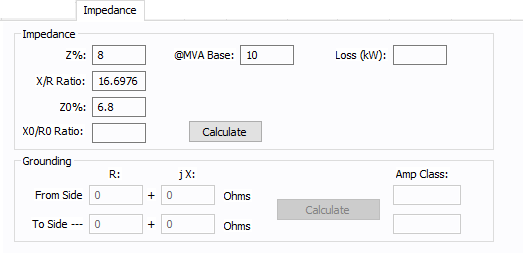

Impedância de placa do trasnsformador em porcento. Por definição esta a impedância de sequência positiva em porcento na potência nominal de ventilação normal e na tensão nominal. A definição estrita é o valor percentual da tensão nominal impressa no enrolamento de alta tensão para produzir corrente nominal no enrolamento curto-circuitado de baixa tensão.

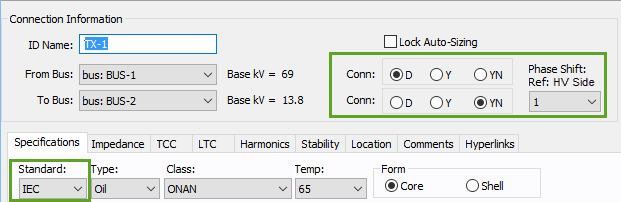

Se a Norma [Standard] escolhida na aba Especificações [Specifications] é configurada como IEC [IEC], a impedância é baseada na potência de ventilação forçada ao invés da potência de ventilação normal.

A potência base na qual as impedâncias Z% e Z0% estão referidas. O texto kVA ou MVA é exibido dependendo da unidade de potência definida na aba Especificações [Specifications]. Você pode usar Calcular [Calculate] para preencher este campo com uma das potências MVA ou kVA , baseado na norma do transformador:

• A norma ANSI usa a potência de ventilação normal
• A norma IEC usa a potência de ventilaçao forçada (MVA VF).

Este campo também pode ser deixado em branco. Quando este campo está em branco, a potencia utilizada para calcular a impedância do transformador será a da norma definida.

Você também pode introduzir um valor, e, neste caso, o valor introduzido será o utilizado ao invés o da norma. Qando introduzido manualmente um valor, este valor será o usado ao invés o da norma.

Estas são as perdas a plena carga. Calcular [Calculate] usa este valor para obter a relação X/R para a impedância de sequência potsitiva uses this value to obtain the X/R ratio for the positive sequence impedance (Z%). A equação é:

R% = LosskW / (1000 * MVA Base Rating) * 100

Este campo pode ser deixado em branco. Quando este campo é deixado em branco, a relação X/R é estimada usando as curvas ANSI C37.

Relação X/R para a impedância de sequência zero (Z0%). Entre com este dado a partir dos ensaios do fabricante, quando disponível. Se este campo é deixado em branco, a impedância de sequência zero R0 +jX0 é calculada com base na relação de sequência positiva.

Preenche os campo relação X/R e No MVA Base [@MVA Base] ou No kVA Base [@kVA Base] tomando como base os dados nominais do transformador. Você pode alterar estes valores calculados digitando um número diferente.

Se as Perdas(kW) [Loss(kw)] não é introduzida, a relação X/R calculada é baseada na curva média da Norma ANSI [ANSI C37.010-1979]. Esta curva foi desenvolvida focando transformadores de força grandes e apresenta valores altos para unidades de baixa tensão em subestações abaixo de 2500 kVA.

Aterramento

As impedâncias de aterramento aplicam-se somente a conexões estrelas aterradas. A unidade de R+jX é Ohms. Se você apenas conhece a corrente do resistor, introduza a classe de corrente e utilize o botão Calcular [Calculate] para que a impedância de aterramento possa ser calculada.

Resitência de aterramento do neutro do transformador em Ohms. Este é método mais comum de aterramento de neutro de transformador. Os resistores de aterramento são usualmente expressos em Ampères. A impedância é encontrada a partir da seguinte equação.

R = Vln / I

Se o transformador é aterrado através de um transformador de aterramento com uma resistência de aterramento no secundário, esta resistência deve ser convertida para o enrolamento primário. Apenas os transfomadores com conexão estrela-aterrada permitem a modelagem do aterramento. Enrolamentos em delta com tape no corner ou no meio não são modelados.

IEC

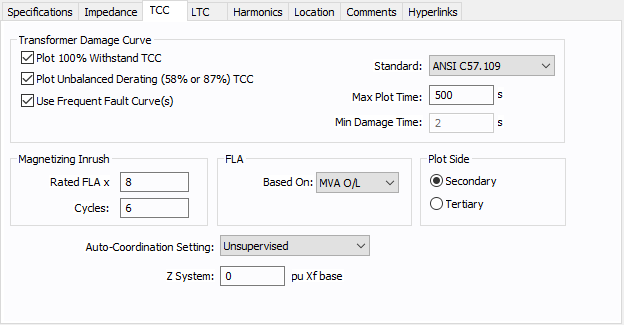

Quando a norma IEC 76-5.4 é selecionada, a habilitade térmica do transformador de suporta o curto-circuito é plotada para o tempo especificado aqui. O tempo default é 2 segundos.

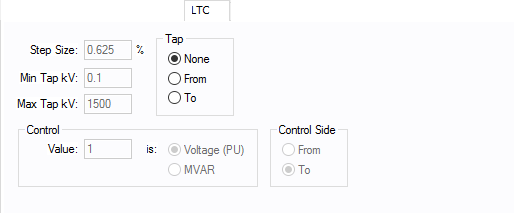

: Valor de controle, o qual é determinado pelo campo Tipo de  Controle.

• Tensão [Voltage]: O valor da tensão de controledeveser introduzido em por unidade. A faixa típica estaria entre 0.975 a 1.01 por unidade, sendo 1.0 pu o ponto de partida.
• MVAr [MVAR]: O valor deve ser introduzido preferencialmente em valores reais de MVAr ao invés de serem ajustados em por unidade. Para determinar que faixa de MVAr é adequada para um dado tamanho de transformador, determine o fluxo de MVAr sem usar o  CAT, e multiplique por 0.975 a 1.01 para um ponto de partida aproximado. O controle de CAT (LTC) tem uma capacidade muito mais limitada do que o controle de um grande gerador.

: Determina como o modelo do CAT é usado.

• Tensão [Voltage]: O CAT [LTC] tenta controlar a tensão da barra do outro lado do CAT [LTC]. Por exemplo, se o CAT [LTC] é escolhido no lado De [From] , a tensão será controlado no lado Para [To].
• MVAr [MVAR]: O CAT [LTC] tenta controlar o fluxo de MVAr no transformador para um dado valor.

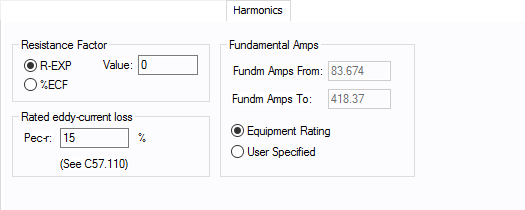

1.0-3.0

    -

    -

    -

0.8-3.0

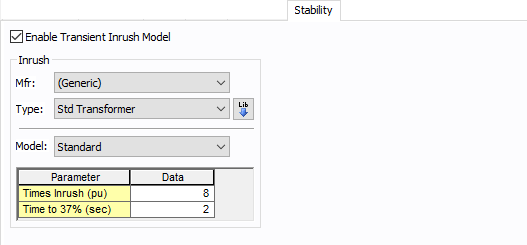

Marque a caixa de seleção para entrar a informação de estabilidade.
