Figura 1:1 Opções do Projeto Automatizado - Geral
As opções do Projeto Automatizado deixam você projetar templates, métodos de cálculo e valores defaults para seu projeto. Para selecionar as opções, escolha Ferramentas > Opções > Projeto Automatizado [Tools > Options > Auto Design].
Existem 5 categorias de opções:
Figura 1:1 Opções do Projeto Automatizado - Geral
| Opção | Descrição |
|---|---|
|
Folha da Biblioteca do Projeto |
Escolha o template de projeto que você deseja usar. Os templates de projeto estão armazenados como folhas de projeto [design sheets] na biblioteca (Stdlib.mdb). A biblioteca tem uma folha de projeto default chamada de "Genérica" ["Generic"]. Você pode criar seus próprios templates de projeto na biblioteca. Para detalhes na criação ou edição das folhas de projeto, veja Biblioteca de Projeto [Design Library]. |
|
Gerar Relatório Somente Sem Mudança nos Dados |
Isto lhe habilita a visualizar comentários no que diz respeito projetos existentes (tamanhos/especificações) de equipamentos, sem alterar os dados de projeto. Quando isto não é selecionado, o tamanho/especificação do equipamento pode ser alaterado durante a simulação do Projeto Automatizado. |
|
Cirando um Relatorio com a Lista de Materiais |
Cria um relatório da Lista de Materiais para os equipamentos que estão sendo projetados automaticamente. |
|
Carga a jusante baseada em |
Escolhe o tipo de cálculo da corrente de carga a ser usado para dimensionar o equipamento. As seguintes opções estão disponíveis:
|
|
Dimensionando CCMs/Painéis/Quadros no Unifilar |
Listas de cargas de CCMe Quadros incluem diferentes componentes tais como entrada (Disjuntor/fusível), barra, disjuntor/fusível alimentador, cabos alimentadores, etc. Você pode escolher quais ítens deve ser dimensioandos selecionando a opção apropriada:
|
|
Default do Conjunto de Partida |
Escolhe qual o tipo de partida usar na descrição do alimentador do CCM quando dimensionando o CCM. |
|
Limite(%) de CC |
Quando a corrente de curto-circuito estimada para o equipamento é maior do que a especificada no valor limite da capacidade de curto-circuito do equipamento, uma advertência é apontada no relatório. Um limite de 20% corresponde a 0.8 * Capacidade do Equipamento |
|
Mostra comentários adicionais da seletividade série |
Esta opção provê comentários mais detalhados ao realizar seletividade série entre dispositivos de proteção. |
Figura 2:2 Opções do Projeto Automatizado - Linha
| Opção | Descrição |
|---|---|
|
Regra do Comprimento a partir do Tape (ft) |
Comprimento de condutor a partir de ponto de derivação a jusante do dispositivo de proteção que não necessita ser protegido por um dispositivo de proteção. |
|
Ao escolher cabos, assumir |
Escolha uma das opções abaixo Projeto para ambos os sistemas pode ser especificado na biblioteca de projeto.
|
|
Comprimento de Cabo Default (ft) |
A ferramenta de Projeto Automatizado define automaticamente um comprimento de cabo default se o comprimento do cabo não está especificado. |
|
Dimensionando Linhas Protegidas por Disparadores Eletrônicos [SSTs] |
Dimensionar com base no tape/rating plug [Size based on tap/plug rating]: O dimensionamento dos cabos é feito com base no capacidade do disjuntor a montante, o qual é definido pelo tape do sensor ou pelo rating plug disparador de estado sólido (SST). Dimensioanar com base no ajuste do LTPU [Size based on adjusted LTPU: Se disparador de estado sólido a montante tem um ajuste de pickup de tempo longo (LTPU) ajustável, o dimensionamento do cabo é baseado na corrente do LTPU e pode permitir você economizar na seção do cabo. |
Figura 3:3 Opções de Projeto Automatizado - Dispositivo de Proteção
| Opção | Descrição |
|---|---|
|
Ao escolher um ajuste de pickup para um disjuntor, assumir |
Disjuntores com ajuste de pickup ajustáveis pode-se ajustá-lo no maior ou no menor pickup possivel que seja igual ou maior do que o valor de corrente de projeto.
|
|
Dimensionar Disjuntores de Alimentadores |
Escolha o critério para dimensionar disjuntores de alimentadores.
|

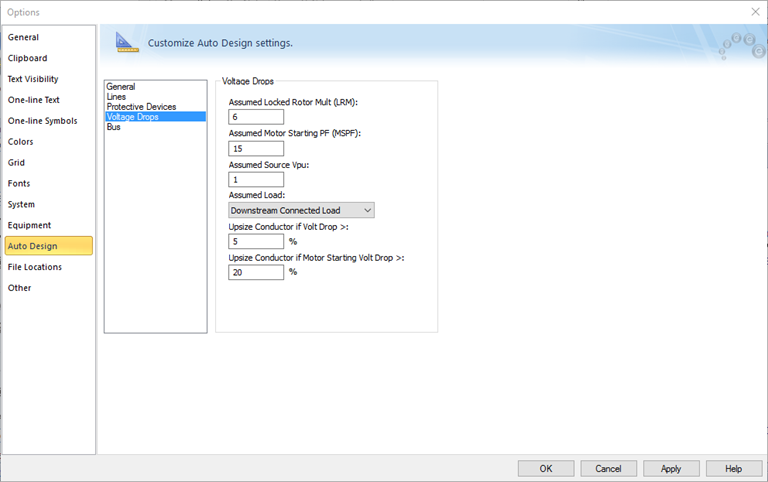

Figura 4:4 Opções de Projeto Automatizado - Queda de Tensão
O projeto automatizado deixa você escolher cabos de maior capacidade se a queda de tensão nos terminais a jusante do cabo é maior do que o valor especificado pelo usuário. A queda de tensão e definida como segue:
Queda de Tensão = (Tensão Base – Tensão Calculada)/ Tensão Base * 100%
| Opção | Descrição |
|---|---|
|
Mult. de Rotor Travado Adotado (LRM) |
Este valor, multiplicado pela corrente de plena carga do motor, fornece a corrente de partida (inrush). Este valor é usado para todos os circuitos de motores para cálculos de quedas de tensão para dimensionamento de cabos. |
|
Tensão Vpu da Fonte Adotada |
A tensão em por unidade no terminal do cabo no lado da fonte. |
|
Carga Adotada |
Tipo de cálculo de corrente a ser usado no cálculo da queda de tensão. As escolhas serão:
|
|
Sobredimensione o Cabo se a Queda de Tensão > |
Se a queda de tensão devido à carga e maior do que o valor especificado, o programa escolhe a próxima seção superior de cabo de modo a manter a queda de tensão dentro dos limites especificados. Para evitar sobredimensionaneto de cabos baseado na queda de tensão, o campo editado deve estar em branco. |
|
Sobredimensione o Cabo se a Queda de Tensão na Partida do Motor > |
Se a queda de tensão na partida do motor é maior do que o valor especificado, o programa escolhe a próxima seção superior do cabo de modo que a queda de tensão fique limitada ao valor especificado. Importante: Para evitar sobredimensionaneto de cabos baseado na queda de tensão na partida do motor, o campo editado deve estar em branco. |
Figura 5:1 Opções do Projeto Automatizado - Barra
| Opção | Descrição |
|---|---|
| <Outros> Tipos de Barra [<Other> Bus Types] | Para barras definidas como tipo Outra [Other], voce pode permitir ou restringir o dimensionamento. |
| Projeto Automatizado [Auto Design] |
|
