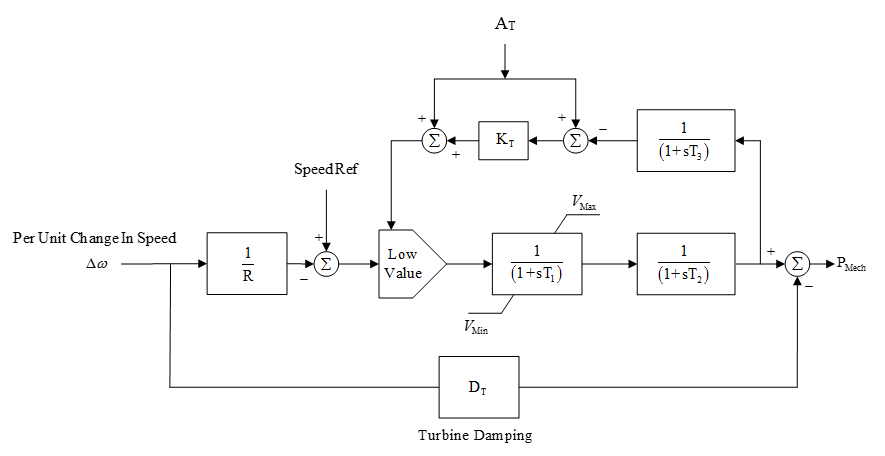

Figura 1:1 Diagrama de Blocos do Modelo de Regulador de Velocidade de Turbina a Gás
Figura 1:1 Diagrama de Blocos do Modelo de Regulador de Velocidade de Turbina a Gás
|
Parâmetro |
Unidade |
Descrição |
|---|---|---|
|
R |
pu |
Droop |
|
T1 |
Segundos |
Constante de tempo do controle do regulador de velocidade |
|
T2 |
Segundos |
Constante de tempo da câmara de combustão |
|
T3 |
Segundos |
Constante de tempo da medição de temp de exaustão |
|
AT |
pu |
Limite de carga à temperatura ambiente |
|
KT |
pu |
Ganho do limite de carga |
|
VMax |
pu |
Controle máx do regulador de velocidade |
|
VMin |
pu |
Controle mín do regulador de velocidade |
|
DT |
pu |
Amortecimento |

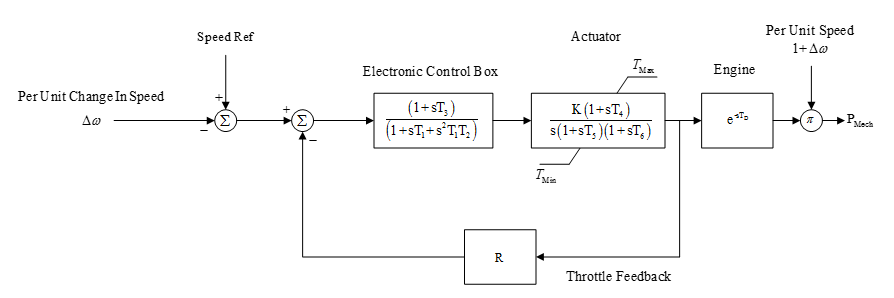

Figura 2:2 Diagrama de Blocos do Modelo de Regulador de Velocidade Woodward para Diesel
|
Parâmetro |
Unidade |
Descrição |
|---|---|---|
|
R |
pu |
Ganho do feedback Throttle (afeta o droop) |
|
T1 |
Segundos |
Constante de tempo da caixa de controle |
|
T2 |
Segundos |
Constante de tempo da caixa de controle |
|
T3 |
Segundos |
Constante de tempo da caixa de controle |
|
T4 |
Segundos |
Constante de tempo do atuador |
|
T5 |
Segundos |
Constante de tempo do atuador |
|
T6 |
Segundos |
Constante de tempo do atuador |
|
TD |
Segundos |
Retardamento do tempo de disparo do mecanismo |
|
K |
pu |
Ganho do atuador |
|
TMax |
pu |
Torque máx do atuador |
|
TMin |
pu |
Torque mín do atuador |
|
Droop / Isocr |
|
Chave (modo droop ou modo isócrono) |

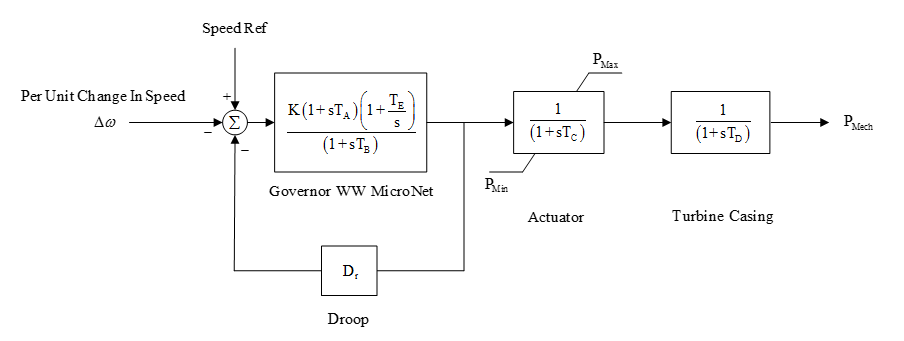

Figura 3:3 Diagrama de Blocos do Modelo de Regulador de Velocidade PID1 Woodward para Vapor
|
Parâmetro |
Unidade |
Descrição |
|---|---|---|
|
TA |
Segundos |
Constante de tempo do controle do regulador de velocidade |
|
TB |
Segundos |
Constante de tempo do controle do regulador de velocidade |
|
TE |
Segundos |
Constante de tempo do controle do regulador de velocidade |
|
TC |
Segundos |
Constante de tempo do atuador |
|
TD |
Segundos |
Constante de tempo da turbina |
|
K |
pu |
Ganho do controle do regulador de velocidade |
|
PMax |
pu |
Potência máx de saída |
|
PMin |
pu |
Potência Mín de saída |
|
Dr |
pu |
Droop |
