Cortocircuito (Short Circuit) en la pestaña Inicio (Home).Abre el modo de análisis de cortocircuito al hacer clic en Cortocircuito (Short Circuit) en la pestaña Inicio (Home).
Provoque una falla a la barra inferior derecha haciendo doble clic en ella. Debe ver los siguientes resultados:
Figura 1: Para Ejecutar un Análisis Cortocircuito
Observe que tenemos que hacer un pequeño cambio en el diagrama-unifilar para ver los resultados.
Arrastre cada motor hacia abajo suficiente para que los números encajen entre éste y la barra.
Figura 2: Texto Legible Después de Ajustar de Diagrama-unifilar
Después de ajustar el diagrama-unifilar, puede guardar la disposición actualizada con el comando Guarda (Save) a pesar de que todavía está en el modo de análisis de cortocircuito.
Observe que la barra con falla se resalta en azul. Las unidades predeterminadas de resultados son kilo-amperios simétricos. (Se puede cambiar esto haciendo clic en Herramientas > Opciones de Cortocircuito> Salida de Diagrama-unifilar (Tools > Short Circuit Options > One-line Output).) La corriente de la barra con falla es 19,695 kA, que se muestra en el lado derecho de la barra en un ángulo de cuarenta y cinco grados. La contribución del transformador es 17,272 kA y la contribución del motor es 1,250 kA.
Si los resultados no coinciden con estos números, verifique los cuadros de diálogo de la base de datos para cada elemento, comparándolos con los cuadros de diálogo que se muestran en este tutorial. Para realizar esto, primero debe volver al modo Edita Base de datos (Database Edit) haciendo clic en
Edita Base de datos (Database Edit).
EasyPower te ofrece la posibilidad de ver las tensiones y corrientes remotas (en varias barras que no sean las que experimentan la falla).
Mientras la barra inferior derecha todavía está con falla (resaltada en azul), seleccione la barra inferior izquierda haciendo clic en ella una vez (que se vuelve verde). Haga clic en
V/I remota (Remote V/I) en la pestañ Cortocircuito (Short Circuit) para ver la tensión y la corriente remota para esa barra. Para ver la tensión y corrientes para todas las barras remotas, haga clic en V/I remota (Remote V/I) sin seleccionar ninguna barra.

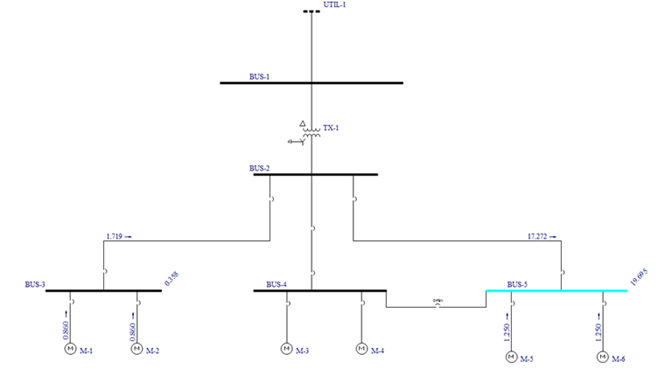

Figura 3: Para Visualizar una Tensión y Corriente Remota
Como se puede ver, 0,860 kA de cada uno de los motores fluye a la falla de la barra a la derecha. Para las barras remotas, se muestra la tensión en un ángulo de cuarenta y cinco grados. En este caso, el valor es 0,358 por unidad, o alrededor de 36 por ciento del valor nominal. Se puede mostrar la tensión en kV si lo desea haciendo clic en Opciones Cortocircuito > Salida de Diagrama-unifilar (SC Options > One-line Output).
Haga clic en
Interrumpiendo (Interrupting) en la pestaña Cortocircuito (Shortcircuit) para ver los resultados de interrumpiendo. Además de los resultados de medio ciclo, también aparecen los resultados interrumpiendo (5-ciclos). Para ver sólo los resultados interrumpiendo, haga clic en
Momentáneo (Momentary) para apagar los resultados de corrientes momentáneas.
Figura 4: Para Visualizar Resultados Interrumpiendo
Observe que las contribuciones de motores decaen como la tensión de la barra se baja y las constantes de tiempo de los motores aumentan. Esto proporciona una indicación clara de las corrientes necesarias para el ajuste de relés.

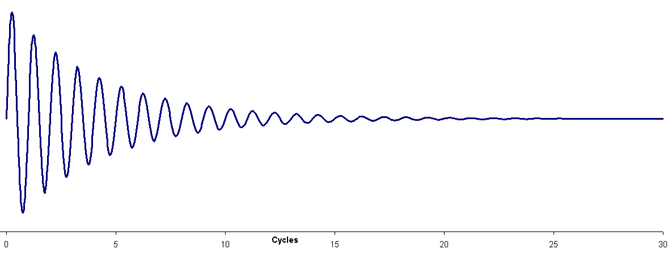

Figura 5: Contribución de Corriente de Motor a Corriente de Cortocircuito
|
