Figura 1: Ejemplo de Archivo de Asignación Personalizado
EasyPower asigna automáticamente campos de base de datos de SKM a ciertos campos en EasyPower. Sin embargo, puede crear sus propias asignaciones personalizadas, si desea. Asignaciones personalizadas están disponibles para los elementos de equipo que se muestran a continuación.
| Tipo de Equipo | Archivo de Asignación |
|---|---|
| Transformador de Dos Devanados | 2-WindingTransformerMapping.csv |
| Cables | CableMapping.csv |
| Fusibles | FuseMapping.csv |
| Interruptores-automáticos AT | HVBreakerMapping.csv |
| Interruptores-automáticos BT | LVBreakerMapping.csv |
| Motores | MotorMapping.csv |
| Sobrecargas de Motor | MotorOverloadMapping.csv |
| Paneles | PanelMapping.csv |
| Filas de Listado | ScheduleRowMapping.csv |
| Interruptores | SwitchMapping.csv |
Los nombres de los archivos de asignación personalizados deben ser exactamente como se muestra arriba en inglés.
Al importar archivos y tiene archivos de asignación personalizados, las asignaciones estándares suministradas por EasyPower se aplican primero, y sus asignaciones personalizados ocurren después.
Los elementos se procesan en el orden en que aparecen en la hoja de cálculo.
Para descargar los archivos de asignación personalizada, haga lo siguiente:
http://download.easypower.com/support/SKMImportMappingTemplates.zip
Los archivos de asignación proporcionan una plantilla a partir de la cual se realiza la importación de los datos de SKM. Los contenidos se describen a continuación.

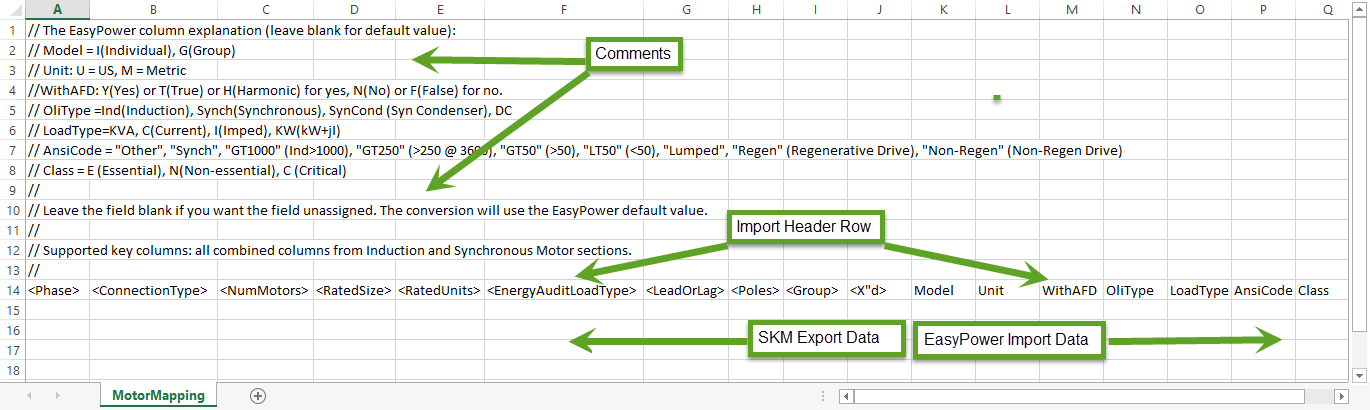

Figura 1: Ejemplo de Archivo de Asignación Personalizado
Varios de los archivos tienen secciones de comentarios que describen la importación en más detalles. Todas las filas que comienzan con una doble barra diagonal "//" son filas de comentarios. No se utilizan directamente por el proceso de importación, pero proporcionan información adicional sobre las columnas en el archivo de importación.
La fila inferior de texto en el archivo "vacío" de CSV personalizado es la fila de cabecera de importación. Hay dos componentes principales:
La información que se incluye en las columnas debajo de esta fila determina qué información se importa a EasyPower.
Cuando se procesa el archivo de importación personalizado, EasyPower evalúa los valores de los datos de SKM y los compara con los valores en el archivo CSV de importación personalizada. Cuando los valores que se especifica en el lado izquierdo de la hoja de cálculo (por debajo del texto en paréntesis) coinciden con los valores exportados de SKM, los valores en el lado derecho de la hoja de cálculo se importan en EasyPower en los campos especificados.
Importante: Las asignaciones se aplican en el orden en que aparecen en la hoja de cálculo.
Si no hay valores especificados bajo las columnas de datos de SKM, pero hay información bajo las columnas de EasyPower, entonces la información de EasyPower se aplica a todos los elementos del equipo de ese tipo. La suposición es que si no se especificó ningún criterio de SKM, que desea aplicar la información a todos los elementos.
El ejemplo siguiente muestra cómo esto funciona.

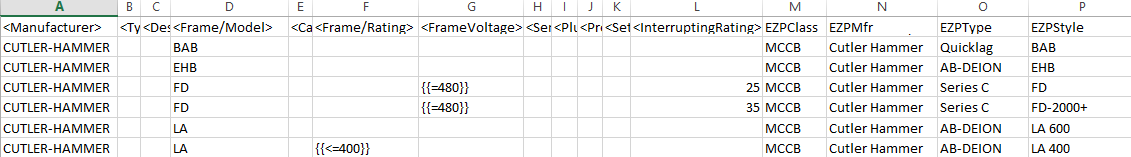

Figura 2: Ejemplo de Archivo de Asignación
En el ejemplo, en la primera fila, donde la columna <fabricante (Manufacturer)> en SKM es igual a CUTLER-HAMMER y <Bastidor/Modelo (Frame/Model)> es igual a BAB, entonces:
En la fila siguiente, la columna <Bastidor/Modelo (Frame/Model)> en SKM es EHB, pero los otros elementos de la fila son los mismos que en la primera fila. En este caso, la clase y el fabricante son los mismos, pero:
Observa que hay dos filas con una <TensiónBastidor (FrameVoltage)> ajustada a {{= 480}}, con dos valores <ClasificaciónInterrupción (InterruptingRating)> diferentes. En este caso, ambos interruptores automáticos tendrán una coincidencia de Tipo de EasyPower, pero:
En las dos últimas filas:
Los archivos de asignación personalizada se modifican por medio de Microsoft Excel. Los siguientes son algunos de los valores que puede utilizar.
| Valor | Resultado |
|---|---|
| Texto | Importa el texto al campo relacionado en EasyPower si todos los demás valores de importación son válidos. |
| Número | Importa el número al campo relacionado en EasyPower si todos los demás valores de importación son válidos. |
| {{=xxx}} |
Compara el valor en el archivo de exportación SKM con el valor en el archivo CSV. Si los valores son iguales, se considera que se cumpla con el criterio. Por ejemplo, si el valor en el archivo de exportación SKM es 480 y el valor en el archivo CSV es {{= 480}}, y todos los demás valores de importación son válidos, se importa los valores de EasyPower especificados. Nota: Se necesitan el signo ortográfico llaves. Los valores de comparación no se limitan a 3 caracteres—esto se usa sólo como un ejemplo. |
| {{<=xxx}} |
Compara el valor en el archivo de exportación SKM con el valor en el archivo CSV. Si los valores son mayores o iguales, se considera que se cumpla con el criterio. Por ejemplo, si el valor en el archivo de exportación SKM es 400 y el valor en el archivo CSV es {{<= 200}}, y todos los demás valores de importación son válidos, se importa los valores EasyPower especificados. Nota: Se necesitan el signo ortográfico llaves. Los valores de comparación no se limitan a 3 caracteres—esto se usa sólo como un ejemplo. |
| {{>xxx}} |
Compara el valor en el archivo de exportación SKM con el valor en el archivo CSV. Si el valor exportado de SKM es mayor, se considera que se cumpla con el criterio. Por ejemplo, si el valor en el archivo de exportación SKM es 200 y el valor en el archivo CSV es {{> 250}}, y todos los demás valores de importación son válidos, se importa los valores de EasyPower especificados. Nota: Se necesitan el signo ortográfico llaves. Los valores de comparación no se limitan a 3 caracteres—esto se usa sólo como un ejemplo. |
| {{%xxx}} |
Compara el valor en el archivo de exportación SKM con el valor en el archivo CSV. Si los valores contienen los mismos caracteres (incluidos los valores que contienen caracteres adicionales), se considera que se cumpla con el criterio. Por ejemplo, si el valor en el archivo de exportación SKM es "circuit breaker" y el valor en el archivo CSV es {{% circuit}}, y todos los demás valores de importación son válidos, se importa los valores de EasyPower especificados. Nota: Se necesitan el signo ortográfico llaves. Los valores de comparación no se limitan a 3 caracteres—esto se usa sólo como un ejemplo. |
| xxxx, xxxx |
Compara el valor en el archivo de exportación SKM con el valor en el archivo CSV. Si los valores contienen cualquiera de los dos juegos de caracteres, se considera que se cumpla con el criterio. Puede tener varios valores separados por comas. Por ejemplo, si el valor en el archivo de exportación de SKM es "circuit" y el valor en el archivo CSV es "circuit, breaker" y todos los demás valores de importación son válidos, se importa los valores de EasyPower especificados. |
Puede también asignar datos de SKM a campos existente de EasyPower. Para hacerlo, incluya el nombre del campo de exportación de SKM, incluyendo los soportes de ángulo, bajo la columna que desea importar los datos.
Por ejemplo, suponga que tiene una columna de exportación de SKM etiquetada <Circuit Notes> y desea que el contenido de los valores de exportación que se pondrán en el campo "LoadLocation" en EasyPower para todos los elementos de ese tipo de equipo. La hoja de cálculo se vería así:
Figura 3: Ejemplo exportación de SKM a EasyPower importación
En este ejemplo, las notas que existen en el campo Circuit Notes de SKM se importan al campo Ubicación de Carga de EasyPower para todos los elementos asignados (todos los elementos se actualizan porque no se especificaron los criterios de asignación bajo cualquiera de las columnas de exportación de SKM).
Puede hacer este tipo de asignación con cualquiera de los campos de exportación de SKM.
