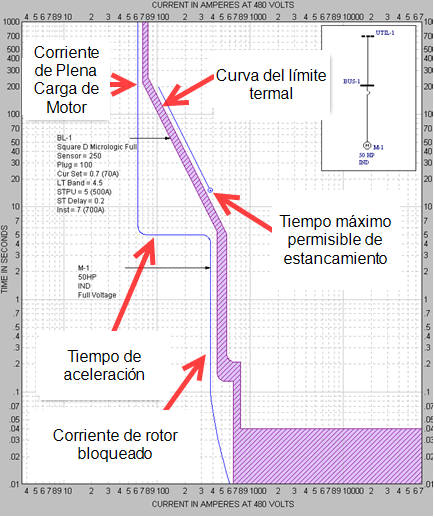

Figura 1: Trazado de Curva de Disparo para Arranque de Motor de 50 HP
Puede trazar curvas de arranque del motor en el trazado de Curva de Disparo por:
El trazado a continuación muestra una curva de arranque del motor para un motor de 50 HP, así como la curva de disparador electrónico para un interruptor-automático. Los parámetros de la curva arranque del motor se especifican en el cuadro de diálogo Datos de Motor (Motor Data). Después de trazar la Curva de Disparo, puede abrir el dialogo Datos Temporales de Motor (Temporary Motor Data) y cambiar los parámetros de la curva de arranque del motor.
Figura 1: Trazado de Curva de Disparo para Arranque de Motor de 50 HP
Figura 2: Diálogo de Datos Temporales de Motor para Curva de Disparo
El trazado a continuación muestra una curva de arranque de motor para un motor de 50 HP, así como la curva de disparador electrónico para un interruptor-automático.

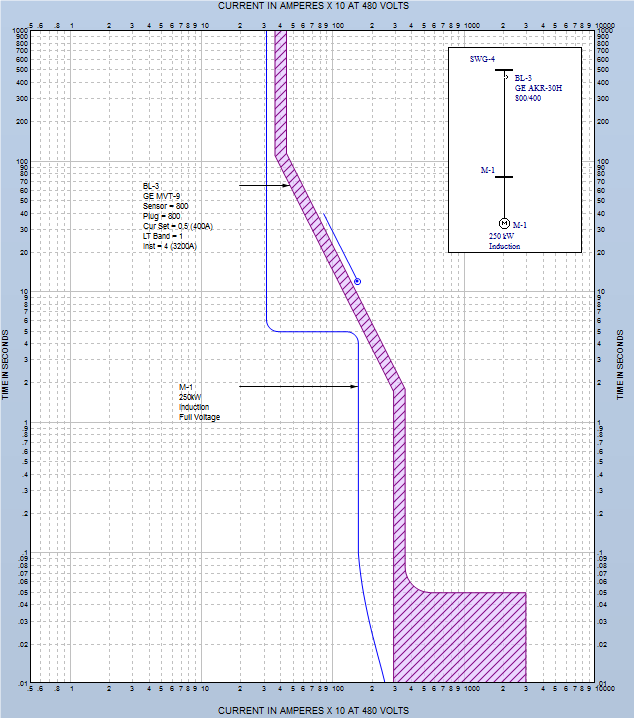

Figura 3: Trazado de Curva de Disparo para Arranque de Motor de 250 kW

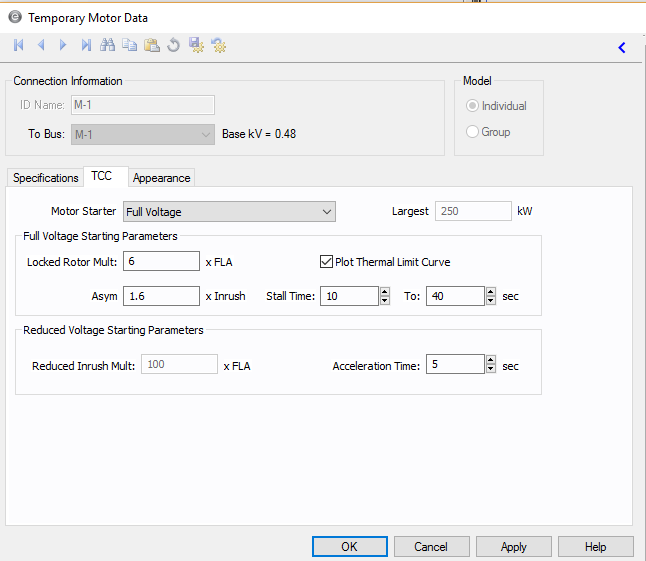

Figura 4: Cuadro de Diálogo de Datos Temporales de Motor para Curva de Disparo
Al trazar la curva de arranque para motores agrupados, es necesario especificar el tamaño del motor más grande, además de otros datos necesarios para motores individuales. El trazado supone que el motor más grande está arrancando y el resto de los motores ya están operando en estado estacionario. La corriente en el trazado se calcula de la siguiente manera:
Durante Aceleración:
Amperios Totales = Amperios de rotor bloqueado del motor más grande + Corriente de Plena Carga del resto
Después de Aceleración:
Amperios Totales = Corriente de Plena Carga total para todos los motores

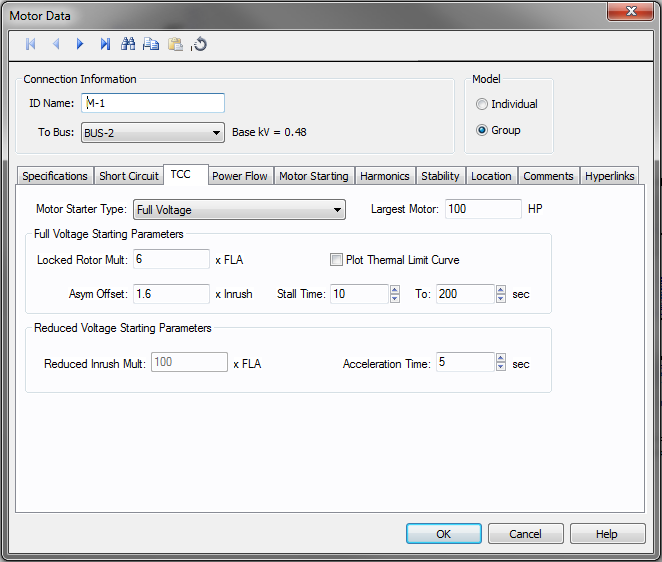

Figura 5: Datos de Motores Agrupados
El siguiente trazado muestra las curvas de arranque de dos motores:

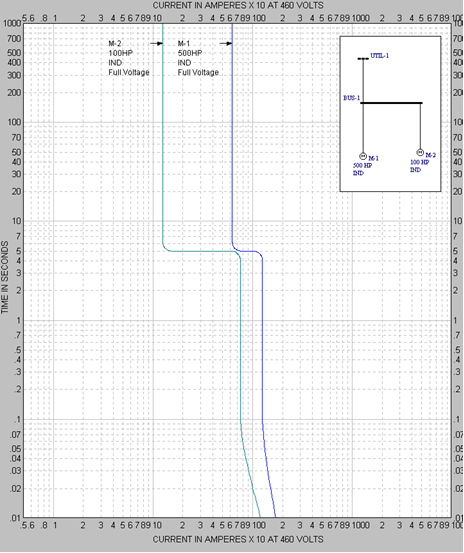

Figura 6: Trazado de Curva de Disparo para Motor Individual de 100 HP y Motores Agrupados de 500 HP

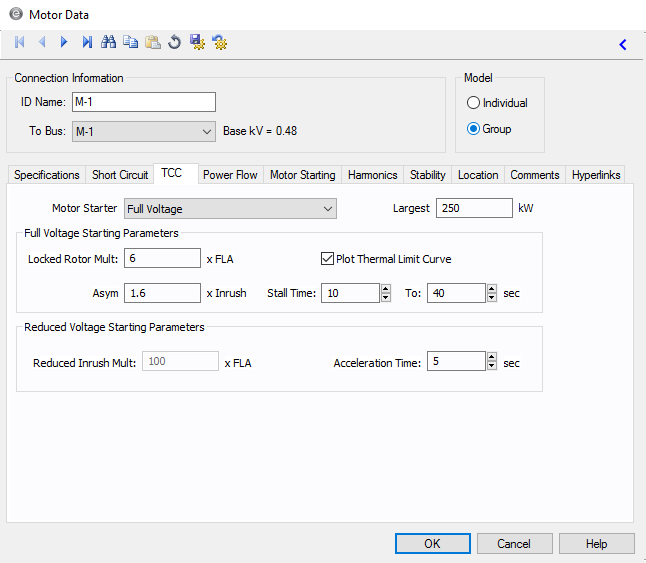

Figura 7: Datos de Motores Agrupados
El siguiente trazado muestra las curvas de arranque de dos motores:

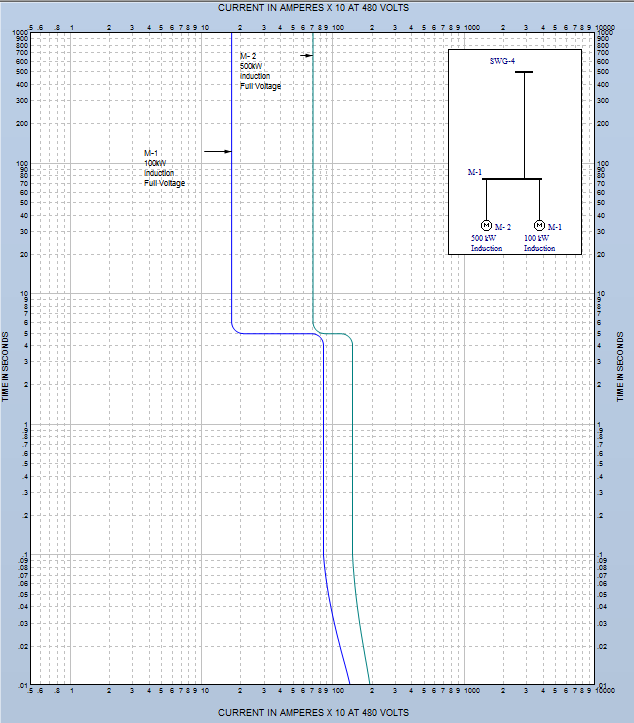

Figura 8: Trazado de Curva de Disparo para Motor Individual de 100 kW y Motores agrupados de 500 kW
