电网-潮流选项卡

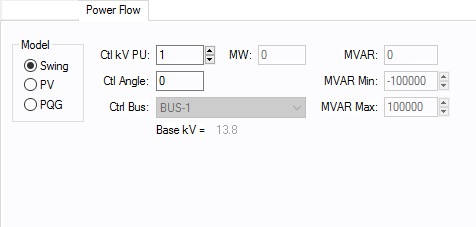

图13-1:潮流标签
选项 | 描述 |
---|---|
模型 |
在潮流仿真建模中使用的电网母线类型。当你选择一个特定的模式,它不适用的领域将不可用。实用程序通常是仿照作为参考或摇摆母线,但可以模拟为另一个生成母线。参见 来源秋千了解更多信息。
|
MW |
电网输出有功功率。这可以是实际操作值,或额定值。这仅适用于PV型或者PQG型电网。 |
MVAR |
电网输出无功功率。这时候的实用程序是一个恒定的功率仅用于恒定VAR(PQG)的机器,或者当PV工具MVAR已达到极限,机器会自动切换到PQG。 |
无功限制 |
最小和最大MVAR限制政府管制的电网(PV)。如果这些限制越界,该电网模块将切换到PQG的输入类型。如果某个母线上只有一个平衡发电机(模型=平衡),它不应该有任何MVAR限制。如果有一个母线上的多个摆动效用,它们中的至少一个必须是无限的。 |
可调节电网(PV)所需的控制电压。该电网将试图把母线上的电压控制到给定值。如果电网母线是平衡母线,该电压作为参考电压。电压以标幺值输入。 |
|
只有当一个实用程序被指定为一个摆动总线控制角被使用。该值以度输入。 |
|
控制节点 |
对于PV发电机(稳压发电机),被控制在控制电压的母线。如果该字段在数据库中为空,则EasyPower用到节点字段中列出的母线名称填充该字段。(这在您单击确认关闭数据库对话框时才会生效)如果模型字段设置为平衡,则该字段将被忽略 注释: 要为单相电网或发电机设置控制母线,必须在单线图上连接。 . |
