电网-规格选项卡

看: 直流电网规格选项卡

图13-1:规格选项卡(三相)

图13-2:规格选项卡(单相)

选项描述
选项 描述

电网电压kV

电网电压kV场表示电力电源中导体之间的最大电压。此值用于标幺值阻抗的计算。这不会影响潮流控制的电压。

电网电压kV显示导体为AB、BC或CA的三相或线对线连接单相电力公司的线对线(LL)电压。对于线对地或线对中性连接的单相系统,如AN、BN或CN,电力公司kV为线对中性(LN)电压。对于1PH-3W的系统,输入线对线电压。

故障电流单位

指定在其中输入短路信息的单位。任何四个下列单位可以选择。

  • MVA
  • kA
  • Ohms
  • Zpu

请参阅下面的故障备用单元表格以获取更多信息。

系统基准容量

ZPU被选为故障值单位时,你还需要为标幺值指定电网功率的基值。

三相/单相短路

用于测定三相故障和线路间故障的短路电抗和电阻值。

对于单相实用程序,这是可用的故障值

请参阅下面的故障备用单元表格以获取更多信息。

SLG短路

用于测定单线接地故障的短路电抗和电阻值。

请参阅下面的故障备用单元表格以获取更多信息。

故障容量单位

故障容量单位
故障容量 短路值

MVA

MVA: 用于三相、SLG或LL型故障

  • X/R: 正序电抗电阻比
  • X0/R0:零序电抗电阻比
kA

kA:用于三相、SLG或LL型故障

  • X/R: 正序电抗电阻比
  • X0/R0:零序电抗电阻比
Ohms
  • R: 正序电阻
  • R0: 零序电阻。
  • jX: 正序电抗。
  • jX0: 零序电抗。
Zpu
  • Rpu: 正序电阻标幺值
  • R0pu: 零序电阻标幺值
  • jXpu: 正序电抗标幺值
  • jX0pu: 零序电抗标幺值

直流电网规格选项卡

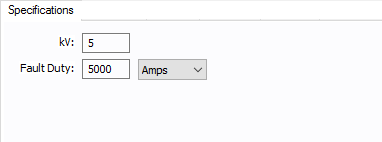

图13-3:直流电网规格

选项描述
选项 描述

千伏

直流电网运行电压(kV)。如果此值与母线基准电压不同,则控制电压乘以适当的比例。

故障容量

直流电网连接点处的预期的故障值(安培)或戴维南等效电阻(欧姆)。
