调速器模型
燃气轮机调速器

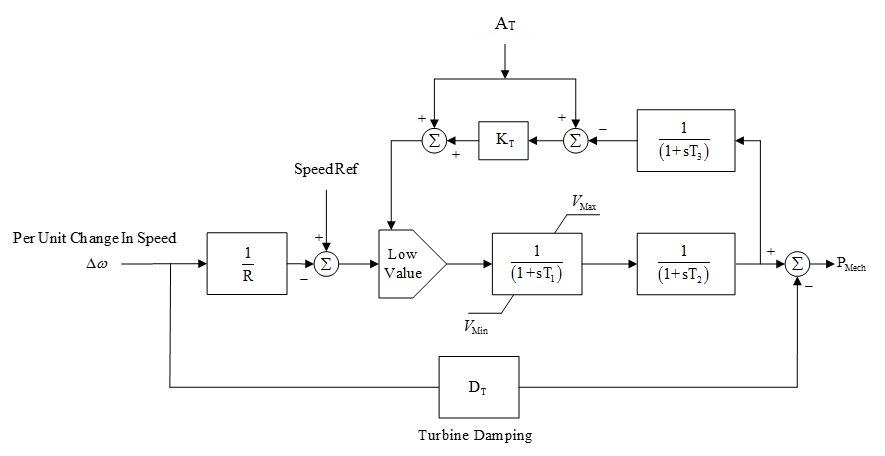

图19-1：燃气轮机调速器模型结构图
|
参数 |
单位 |
描述 |
|---|---|---|
|
R |
pu |
垂 |
|
T1 |
秒 |
调速器控制时间常数 |
|
T2 |
秒 |
燃烧室时间常数 |
|
T3 |
秒 |
排气温度测量时间常数 |
|
AT |
pu |
环境温度负荷极限 |
|
KT |
pu |
负荷极限增益 |
|
VMax |
pu |
调速器最大控制 |
|
VMin |
pu |
调速器最小控制 |
|
DT |
pu |
阻尼系数 |
伍德沃德调速柴油机

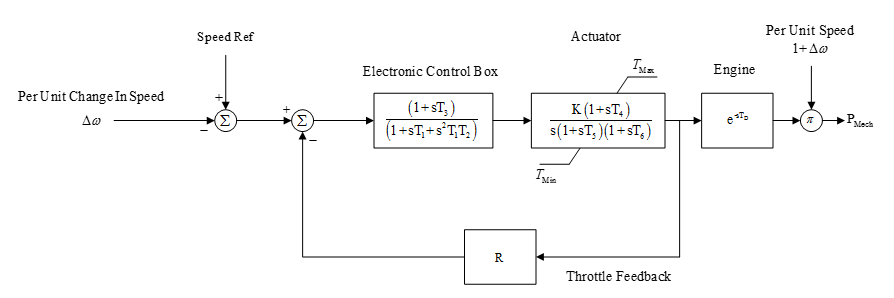

图19-2：伍德沃德柴油机调速器模型结构图
|
参数 |
单位 |
描述 |
|---|---|---|
|
R |
pu |
油门反馈增益（影响下垂） |
|
T1 |
秒 |
控制箱时间常数 |
|
T2 |
秒 |
控制箱时间常数 |
|
T3 |
秒 |
控制箱时间常数 |
|
T4 |
秒 |
执行器时间常数 |
|
T5 |
秒 |
执行器时间常数 |
|
T6 |
秒 |
执行器时间常数 |
|
TD |
秒 |
发动机点火延迟时间 |
|
K |
pu |
执行器增益 |
|
TMax |
pu |
最大执行器扭矩 |
|
TMin |
pu |
最小执行器扭矩 |
|
Droop / Isoch |
|
开关（下垂模式或同步模式） |
伍德沃德蒸汽PID1调速器

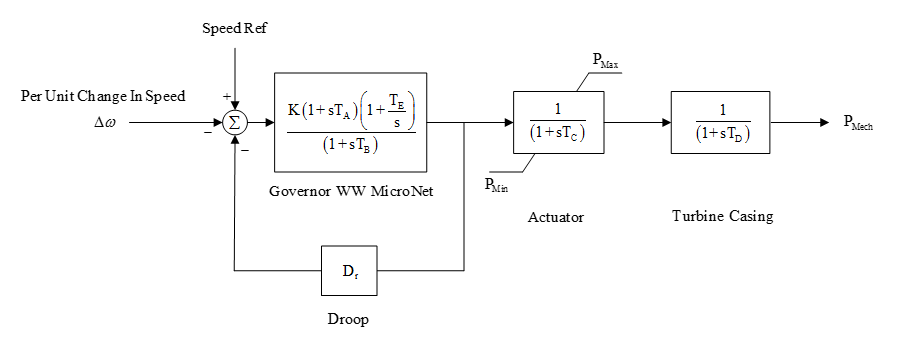

图19-3：伍德沃德汽PID1调速器模型框图
|
参数 |
单位 |
描述 |
|---|---|---|
|
TA |
秒 |
调速器控制时间常数 |
|
TB |
秒 |
调速器控制时间常数 |
|
TE |
秒 |
调速器控制时间常数 |
|
TC |
秒 |
执行器时间常数 |
|
TD |
秒 |
涡轮时间常数 |
|
K |
pu |
调速器控制增益 |
|
PMax |
pu |
最大输出功率 |
|
PMin |
pu |
最小输出功率 |
|
Dr |
pu |
跌落 |
