例2：直流环节逆变器与电池银行（UPS）

在本例中，我们创建了一个带有电池储能的直流逆变器，可称之为不间断电源。

要查看样品并进行分析每一个，打开示例文件直流环节逆变器与电池Bank.dez位于您的样本目录。

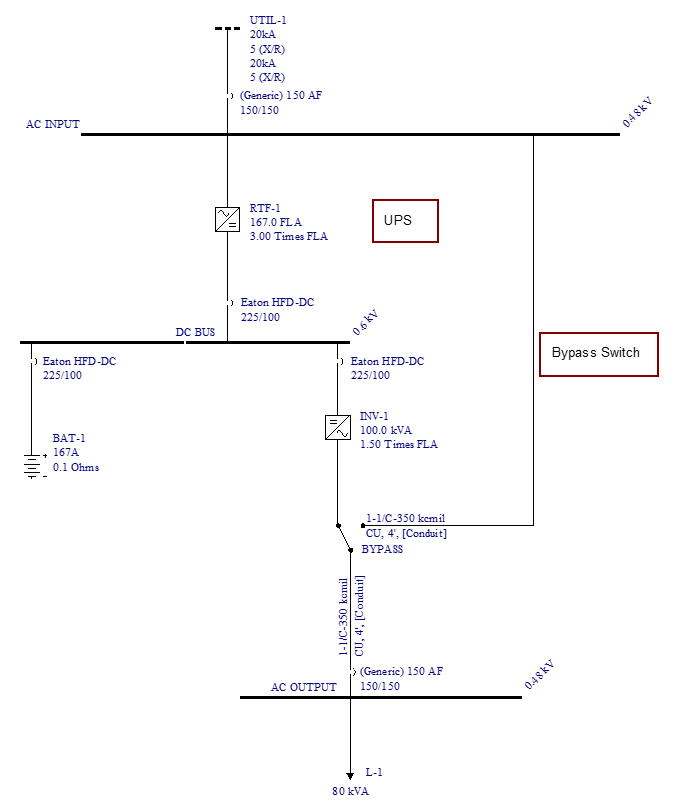

显示带有电池储能(UPS)的单线图直流环节逆变器样例

图20-1：1带有电池储能的直流逆变器（UPS）样例

执行以下任务：

  1. 选择 短路以打开短路功能区。
  2. 点击 瞬时。
  3. 在直流母线上双击以执行该母线的故障计算。请注意，整流器和电池均对故障电流有影响。

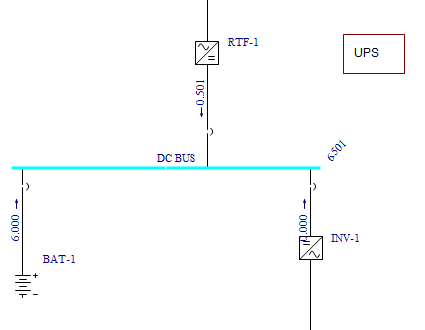

    4. 显示单个母线的直流故障结果。

  4. 在短路功能区中，点击 故障母线以使所有母线故障。

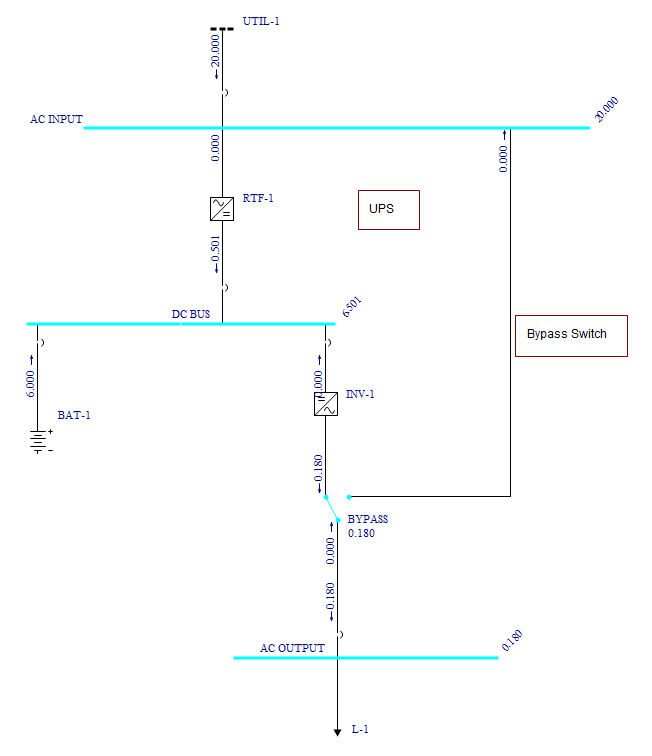

    5. 显示多个母线的直流故障结果。

  5. 点击 短路选项，然后选择弧闪危害选项卡。注意以下选项。

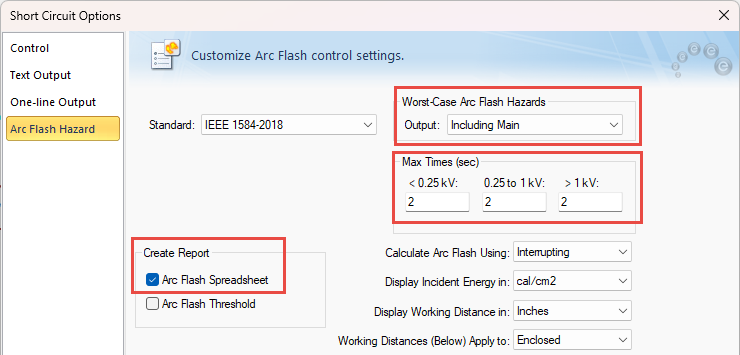

    6. 显示短路选项的弧闪危害选项卡。最恶劣弧闪危害输出设置为包括主要，每个电压水平的最大时间设置为2秒，并选中弧闪电子表格复选框。

  6. 关闭短路选项对话框，然后点击 弧闪以查看弧闪危害分析结果。

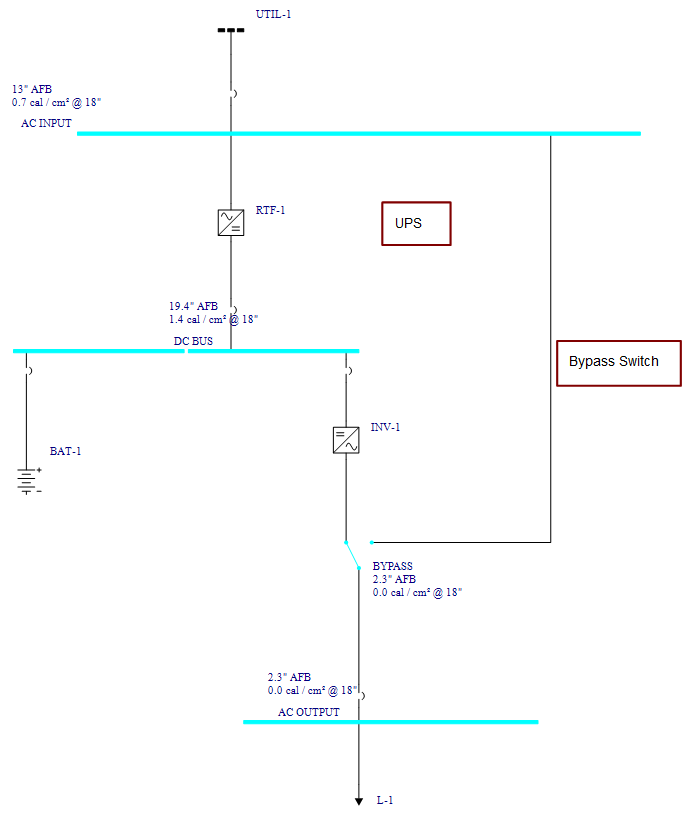

    7. 显示单线图中的弧闪结果。

  7. 按F8以排列弧闪的窗口。

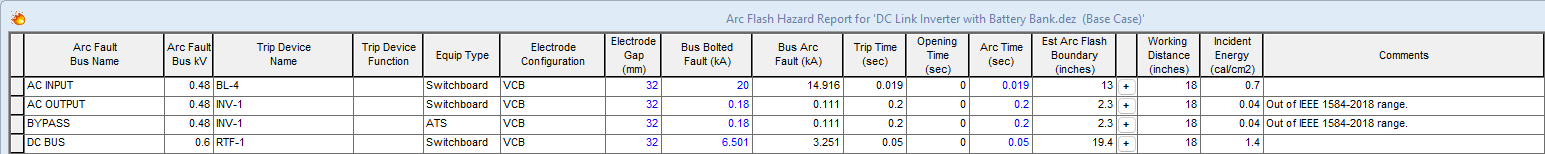

    8. 显示弧闪危害报告。

    图20-2：2对于直流环节逆变器为例弧闪危害报告

  8. 在单线图中，双击旁路ATS图标。将开关切换至旁路模式。这是短路时的典型情况。在交流输出母线上弧闪危害结果变化。

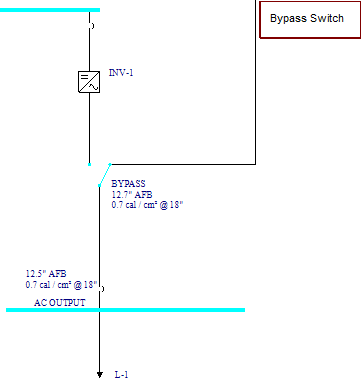

    9. 显示旁路开关提供的故障电流的弧闪危害结果。
