Reator CL - Informações de conexão

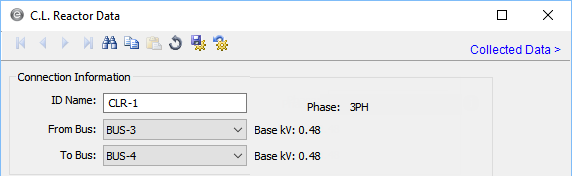

Figura 1: Informações de conexão

Descrições das opções
Opção Descrição

Nome de Identificação

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 16 caracteres.

Para os reatores limitadores de corrente, o programa designa automaticamente os nomes CLR-1, CLR-2, CLR-3, e assim por diante.

Barra De

 A barra de onde o equipamento se conecta, a qual já deve existir no unifilar. Para sua referência, a Tensão Base da Barra De é mostrada próxima ao nome da barra. Você deve atentar para que a tensão Da Barra tenha o mesmo valor da tensão de Para a Barra.

Barra Para

Barra à qual o equipamento se conecta, a qual já deve existir no unifilar. Para sua referência, a tensão base da Barra Para é mostrada próxima ao nome da barra. Você deve atentar para o fato de que a tensão base da Barra De deve ser a mesma da Barra Para.

Fase

O tipo de fase para esse item:

  • 3F: trifásico
  • 1F: monofásico

(Ícone de informações)

O ícone de informação azul indica que é preciso desconectar o item para alterar o valor. Veja Ícone de informações para maiores informações.
