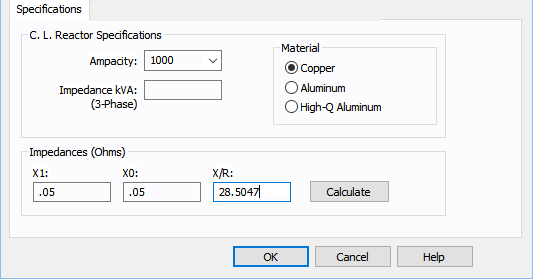

Reator do TC - Guia Especificações

Este campo promove uma lista correntes nominais de reatores normalizados na indústria, mas você também pode digitar uma corrente que não esteja listada.

kVA trifásico da impedância do reator. Este valor é usado para determinar a impedância e o relação X/R do reator. Se este valor não é conhecido, você deve entrar com as impedâncias de sequência positiva e zero (X1 e X0) e para calcular a relação X/R pressione o botão Calcular. O kVA da impedância é calculado a partir da seguinte equação:

Impedancia kVA3ph = 3(IL)2(Xohm)/1000

Material do reator (cobre, alumínio, ou aluminio de alto Q). Este valor e usado para determinar a relação X/R do reator

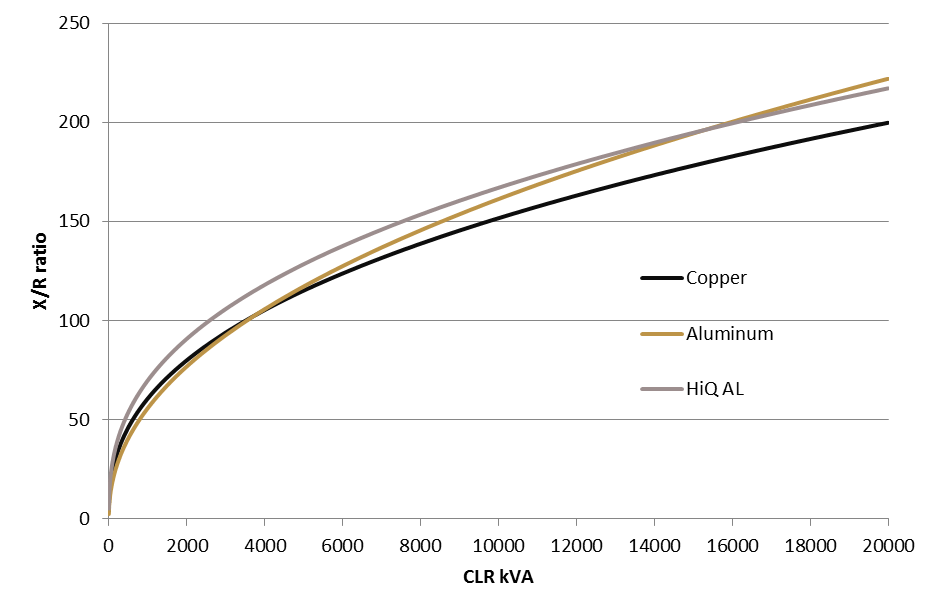

Figura 2: Relação X/R do Reator w.r.t Especificações do Reator

Impedância de sequência positiva. Quando preenchida com o botão Calcular, este valor apresentado no campo é baseado no kVA da impedância do reator.

Impedância de sequência zero. Quando preenchida com o botão Calcular, este valor apresentado no campo é considerado como sendo o mesmo da impedância de sequência positiva X1. Se você entrar este valor como zero (0.0), a impedância de sequência positiva é usada.

Relação entre a reatância e a resistência do reator. Quando preenchida com o botão Calcular, este valor apresentado no campo é baseado no kVA da impedância e no material do reator.
