Retângulos

Os retângulos são caixas simples e podem ter os seguintes atributos.

left [Necessário] Coordenada esquerda do retângulo na unidade especificada.

top [Necessário] Coordenada do topo do retângulo na unidade especificada.

right [Necessário] Coordenada direita do retângulo na unidade especificada.

bottom [Necessário] Coordenada inferior do retângulo na unidade especificada.

LineWidth [Opcional, default =2] Largura da linha ao redor do retângulo

Color [Opcional, default = 0 (black)] valor ARGB da cor da linha do retângulo

O formato é #AARRGGBB, para alfa (transparência), vermelho, verde, e azul. Veja Cores Hex para maiores informações sobre os valores de configuração das cores.

Exemplo:

<Rect>

<left>0</left>

<top>0</top>

<right>7.25</right>

<bottom>0.75</bottom>

<LineWidth>2</LineWidth>

<Color>#ff000000</Color>

</Rect>

O código acima resulta num retângulo de 7.25 polegadas de largura e de 0.75 polegadas de altura que está localizado no canto inferior direito do desenho.

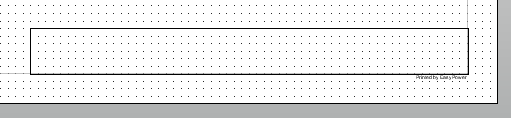

Figura 1: Exemplo de Retângulo
