Guiade Controle (IEC)

Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito clique em Opções de C.C.. Também é possível acessar as opções de dentro do foco Edição da base de dados selecionando Ferramentas > Opções > Opções de análise > Curto-circuito.

Selecione a guia Controle para especificar os diversos parâmetros para definir as condições de contorno de um estudo de curto-circuito.

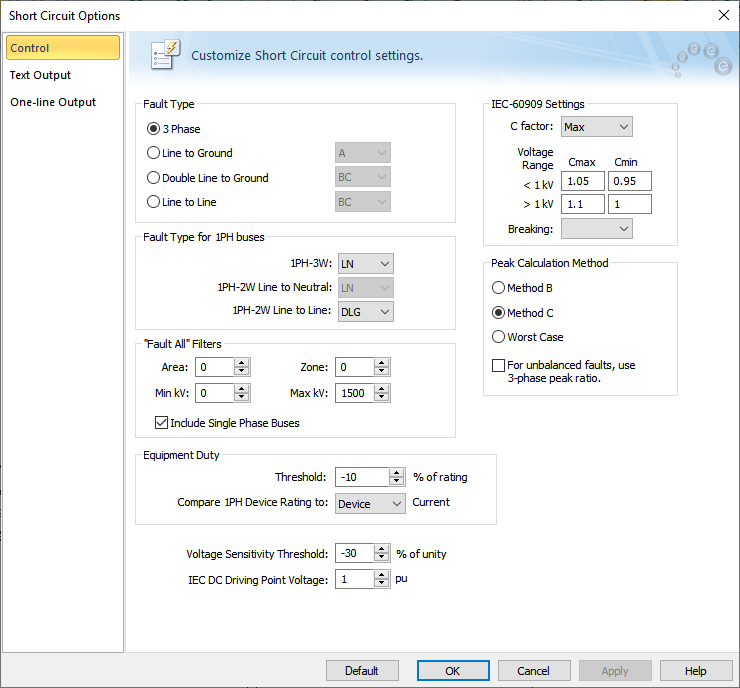

Figura 1: Guia de Controle da Caixa de Diálogo das Opções de Curto-Circuito

Descrições das opções
Opção Descrição
Tipo de falha para barras 3F

Para falhas trifásicas, existem quatro tipos de falhas disponíveis durante uma análise de curto-circuito. A default é o Trifásico o qual geralmente é usado para determinar as maiores correntes disponíveis para avaliar a suportabilidade de equipamentos e para fins de proteção. Os outros tipos, Fase-Terra, Dupla-Fase-Terra, e Bifásico são geralmente usados para aplicações especializadas de proteção ou para avaliação de problemas no sistema. Você pode especificar as fases de falha para cada tipo de falha. Durante a análise de curto-circuito, o programa altera automaticamente as fases de exibição se as fases selecionadas que aparecerem no unifilar não corresponderem a esses valores de falha.

Nota: Suas descrições de fase podem ser diferentes das descritas aqui se tiverem sido customizadas em Ferramentas > Opções > Terminologia.

Tipo de falha para barras 1F

Para falhas monofásicas, existem três tipos diferentes de falhas disponíveis durante uma análise de curto-circuito. Você pode especificar as fases de falha para cada tipo de falha. As opções são as seguintes:

  • 1PH-3W: Para falhas monofásicas de 3 fios, as opções são linha para neutro (LN) ou linha para linha (LL).
  • 1PH-2W Linha para Neutro: Para faltas monofásicas de 2 fios linha para neutro, a opção é linha para neutro (LN). Isso é para referência e não pode ser alterado.
  • 1F-2 fios, fase-fase: para falhas monofásicas de 2 fios fase-fase, as opções são dupla fase-terra (DLG) ou fase-fase (LL).
Filtro "Curto-circuitar Tudo" Habilitar você especificar as barras de uma Área, Zona, e Faixa de Tensão para aplicar a falta e gerar os relatórios para várias ou todas as barras.

Incluir barras monofásicas

Seleciona se as barras monofásicas são incluídas quando são realizadas falhas de barra. Por padrão, essa opção está selecionada.

Limites de Suportabilidade de Equipamentos

Configura o limite inferior para sinalizar a violação da capacidade de um disjuntor no SmartDuty™. Se o limite é configurado para -10 porcento, o SmartDuty™ sinaliza todos os equipamentos que tenham capacidades de curto-circuito dentro dos 10% de sua capacidade nominal (maior do 90% de sua capacidade nominal)

Nota: A capacidade de verificar automaticamente a suportabilidade do equipamento durante a análise só está disponível se você tiver adquirido a opção SmartDuty™ do EasyPower.

Nota: Você deve clicar em  Suportabilidade de Equipamentos a partir do módulo de Curto-Circuito para este campo ter efeito nos resultados exibidos no unifilar.
Para este campo ter efeito para os resultados em texto, você deve marcar a caixa de seleção Suportabilidade de Equipamento na guia Resultados em Texto da caixa de diálogo Opções de Curto-Circuito.

Para maiores informações sobre os cálculos de solicitação de equipamentos conforme IEC, veja Cálculos IEC para Avaliação de Equipamentos.

Comparar corrente nominal do dispositivo 1F com corrente de dispositivo/barra

  • Dispositivo: aplica o tipo de falha monofásica e compara as classificações do dispositivo com as correntes de falha através dos dispositivos monofásicos (consulte as opções em Tipo de falha para barras 1F). Isso se aplica a dispositivos de proteção que aparecem na exibição de unifilar. Dispositivos dentro de painéis e CCMs são comparados à corrente do barra.
  • Barra: essa opção se aplica aos tipos de falha disponíveis na barra. As barras trifásicas podem ter falhas trifásicas, fase-terra simples, dupla fase-terra ou fase-fase. Você pode escolher o tipo de falha para barras trifásicas a partir das Opções de curto-circuito ou do menu de curto-circuito. As barras 1F-3 fios podem ter falha fase-terra ou fase-fase. Para 1F-3 fios, você pode escolher o tipo de falha apenas nessa caixa de diálogo.

Para maiores informações, veja Suportabilidade de equipamentos para dispositivos monofásicos.

Limite de Sensibilidade de Tensão

Você pode configurar um limite para as tensões nas barras remotas. Barras que violem este limite são sinalizadas. Você pode controlar a sinalização para baras de média e baixa tensão usando Curto-Circuito > Unifilar > Sinalização da Sensibilidade de Tensão. Isto é aplicável somente para faltas em uma única barra.

Tensão pré-falta de CC IEC (GB/T)

Os cálculos de curto-circuito CC usam esta tensão por unidade.

Configurações da IEC-60909 (GB/T 15544)

Fator C

Este é o fator de correção de tensão (comumente referido como Fator C). O Fator C e usado para modificar as impedâncias do equipamento e tensão no ponto de falta. A IEC recomenda cálculos de correntes de curto-circuito máximas e mínimas. Selecionando-se o Fator C para Máx ou Min possibilita o tipo de cálculo desejado. Você pode realizar estes cálculos apenas um de cada vez. O Fator C se altera em função do nível de tensão. Os valores default da caixa de diálogo Opções são aqueles recomendados pela IEC-60909, e são sintetizados abaixo. Você pode alterar estes valores se for necessário.

Faixa de Tensão

Tabela d o Fator C para Tensão

Nível de Tensão

Cmax

Cmin

Baixa Tensão (< 1 kV)

1.05

0.95

Alta Tensão (> 1 kV)

1.1

1

Interrupção

Uma das quatro correntes de interrupção (0.02s, 0.05s, 0.1s, 0.25s) pode ser escolhida como default global para o limite de exibição da corrente da curva na folha e as marcações de corrente para disjuntores de baixa tensão e fusíveis. Você pode alterar as configurações individuais para disjuntores e fusíveis em suas respectivas caixas de diálogo.

Método de Cálculo de Pico

As correntes de pico são claucladas com base no método B ou método C como descrito na IEC 60909. O prior caso usa a maior corrente apos comparar os dois métodos B e C.

Para faltas desequilibradas, usa-se a relação de pico trifásica.

Selecione esta opção para garantir que faltas desbalanceadas tais como faltas à terra, bifásicas e dupla-fase terra usam a relação X/R da falta trifásica para calcular a corrente de pico no metodo C. Se esta opçao não e a escolhida, a relação X/R da falta desequilibrada é usada para os calculos da corrente de pico.

Default

Na caixa de diálogo Padrões das opções de curto-circuito, é possível especificar quais configurações de opções padrão de curto-circuito você deseja usar. Isso afeta as configurações em toda a caixa de diálogo e não se limita apenas à guia selecionada no momento. Essas configurações padrão são usadas para todos os novos unifilares.

As opções são:

  • Armazenar opções atuais como configurações padrão: armazena todas as opções atuais de curto-circuito no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações padrão: atualiza todas as opções atuais de curto-circuito com base naquelas que você armazenou anteriormente no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações de fábrica: atualiza todas as opções de curto-circuito para corresponderem aos padrões incluídos na instalação inicial do programa EasyPower.

As configurações padrão especificadas aqui afetam apenas as configurações IEC.
