Guia Resultados em Texto no Unifilar (IEC)

Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito clique em Opções de C.C.. Também é possível acessar as opções de dentro do foco Edição da base de dados selecionando Ferramentas > Opções > Opções de análise > Curto-circuito.

Selecione a guia Resultados no Unifilar para especificar os vários parâmetros para controlar qual resultado e exibido no unifilar durante um estudo de curto-circuito.

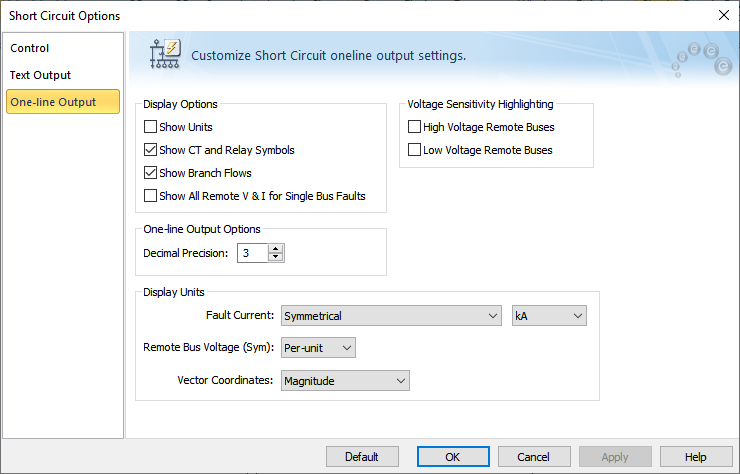

Figura 1: Guia de Resultadosno Unifilar da Caixa de Diálogo das Opções de Curto-Circuito

Descrições das opções
Opção Descrição

Opções de Visualização

Essas opções habilitam você a controlar o que aprece no unifilar quando realizando um estudo de curto-circuito.

Mostrar Unidade Selecione a unidade que deve aparecer nos resultados dos fluxos nos ramos do curto-circuito entre as quais kA, MVA ou pu e kV(FF) ou pu para as tensões.
Mostrar Simbolos d e Relé e TC Selecione os símbos para transformadores de corrente e relés para aparecer no unifilar.
Mostrar os Fluxos nos Ramos Faz com que o fluxo nos ramos seja exibido durante um curto-circuito. Se isto não for selecionado, apenas a corrente de falta da barra aprece no unifilar.

Mostrar todas as V&I Remotas para Faltas em Barra Única

Selecione para aparecer os fluxos nos ramos e as tensões nas barras para todas as barras e ramos. Com esta opção, você não precisa realizar um comando Remote Bus V&I separado.
Opções de Resultados no Unifilar
Precisão Decimal Isto configura o número de dígitos após o ponto decimal para valores exibidos no unifilar.
Unidade Exibida
Correntes de falta:

Corrente de Falta: Possibilita você escolher a unidade da corrente de falta e o tipo de corrente. Você pode exibir no unifilar os seguintes tipos de corrente:

  • Simétrica: Valor eficaz da componente AC da corrente de curto-circuito.
  • Assimétrica: Valor eficaz das componentes AC e CC combinadas.
  • Máx Sim e (Máx Assim): A corrente máxima de fase entre as três fases. Ambos os valores simétrico eficaz e assimétrico eficaz são exibidos, os valores assimétricos aparecendo entre parentesis.
  • Máx Sim e (Máx Momentâneo de Pico): A corrente de fase máxima entre as três fases. Ambas os valores simétrico AC eficaz (Ik”)e pico (Ip) são exibidos, os valores de pico aparecendo entre parentesis.

As seguintes unidades de corrente de falta estao disponíveis para serem exibidas no unifilar:

  • kA
  • MVA
  • Por-Unidade

Tensão (Sym) Remota na Barra

As tensões podem ser exibidas como tensões simétricas com valores em unidades fisicas (kV) ou em por unidade.
Sinalização da Sensibilidade de Tensão
Barras Remos de Baixa e Alta Tensão

Esta opção sinaliza todas as barras do unifilar com tensões abaixo de um limite especificado pelo usuário como valor limite para uma falta em uma única barra. Os estudos de sensiblidade de tensão são usados para determinar problemas de área que pode causar o "dropout" de contator ou falha de equipamento para áreas críticas tais como bombas de água de alimentação de caldeira, sistemas de drives ou ventiladores. Refererir-se à guia Controle da caixa de diálogo Opções de Curto-Circuito para configurar o valor limite.

Tanto as barras de baixa e de alta tensão remotas podem ser estudadas.
Coordenadas Vetoriais

Permite exibir o formato como:

  • Magnitude
  • Magnitude e Ângulo
  • Real e Imaginário

Default

Na caixa de diálogo Padrões das opções de curto-circuito, é possível especificar quais configurações de opções padrão de curto-circuito você deseja usar. Isso afeta as configurações em toda a caixa de diálogo e não se limita apenas à guia selecionada no momento. Essas configurações padrão são usadas para todos os novos unifilares.

As opções são:

  • Armazenar opções atuais como configurações padrão: armazena todas as opções atuais de curto-circuito no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações padrão: atualiza todas as opções atuais de curto-circuito com base naquelas que você armazenou anteriormente no arquivo de padrões do seu equipamento.

  • Redefinir as opções atuais com as configurações de fábrica: atualiza todas as opções de curto-circuito para corresponderem aos padrões incluídos na instalação inicial do programa EasyPower.

As configurações padrão especificadas aqui afetam apenas as configurações IEC.
