Visualizações

O Relatório dos Cenários de Arco Elétrico inclui uma visualização Default. Nesta visualização, a unidade da distância limite para o arco elétrico são configuradas em polegadas e uma seleção pré-determinada das colunas disponíveis são visualizadas.

O Relatório de Cenários do Arco Elétrico tambem tem visualizações configuráveis. Isto permite você escolher a unidade da distância limite e as colunas que aparecem no relatório.

Para adicionar uma nova visualização:

  1. Na caixa de diálogo Opções de Relatório de Comparação de Cenários, próximo a Visualização, clique em Gerencie as Visualizações para abir a caixa de diálogo Gerencie as Visualizações de Arco Elétrico.

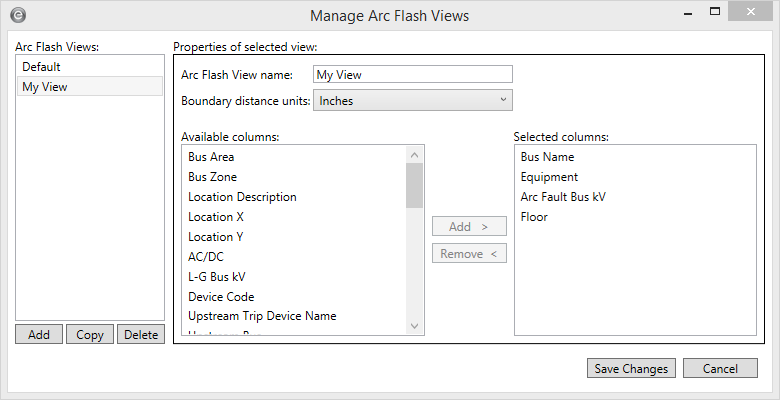

    2. Figura 1: Caixa de Diálogo Gerencie as Visualizações de Arco Elétrico

  2. Clique em Adicionar para criar uma nova visualização.

    3. Figura 2: Gerencie as Visualizações de Arco Elétrico - Adicionando uma Nova Visualização

  3. Em Nome da Visualização de Arco Elétrico, digite o nome da visualização.
  4. Em Unidade da Distância Limite, selecione a unidade a ser usada na visualização para os limites de arco elétrico. Você pode escolher entre pé, polegada, metro ou milímetro.
  5. Na área Colunas Disponíveis, selecione as colunas que você quer que apareça na visualização e a seguir clique em Adicionar >. As colunas que você seleciona aparecem na área Colunas Selecionadas.
  6. Se você precisar remover uma coluna que você adicionou, clique em Remover.
  7. Quando você terminar, clique em Salvar Alterações.

Próximo: Visualizando Todos os Cenários ou Apenas os Resultados do Pior Caso
