Configuração do Relatório de Comparação de Cenários

Existem vários ajustes para controlar as informações que são exibidas nos Relatórios de Comparação de Cenários.

Opções de Sistema

Na guia Sistema na caixa de diálogo Opções, você pode configurar o método de cálculo de curto-circuito e controlar como os percentuais aparecem no relatório. Para abrir as opções, selecione Ferramentas > Opções, e a seguir clique em Sistemas.

Figura 1: Caixa de Diálogo Opções de Sistema

As opções que afetam o relatório são:

  • Método de Cálculo de C.C.: Baseado no método de cálculo de curto circuito que você comprou, você pode escolher o método de cálculo de curto-circuito ANSI ou IEC.

    • O Método de Cálculo de CC deve ser configurado para ANSI para permitir a simulação do Relatório de Comparação de Cenários do Arco Eléctrico. Tanto ANSI como IEC (GB/T) são suportados para o Relatório de comparação de cenários para suportabilidade de equipamentos.

  • Usar a convençao de 100% da capacidade de sobrecargas/sobresolicitaçoes: Exibe os cálculos dos esforços ou carregamento dos equipamentos em percentual da capacidade nominal. Por exemplo, se um cabo tem uma ampacidade 100A e a corrente de carga é 95A, então o carregamento do cabo é exibido no unifilar ou no Relatório de Comparação de Cenários como 95%. Se esta opção não está selecionada, será exibido -5%.

Opções de Curto-Circuito

Nas Opções de Curto-Circuito, na guia Controle, você pode selecionar o Limite de Solicitação dos Equipamentos.

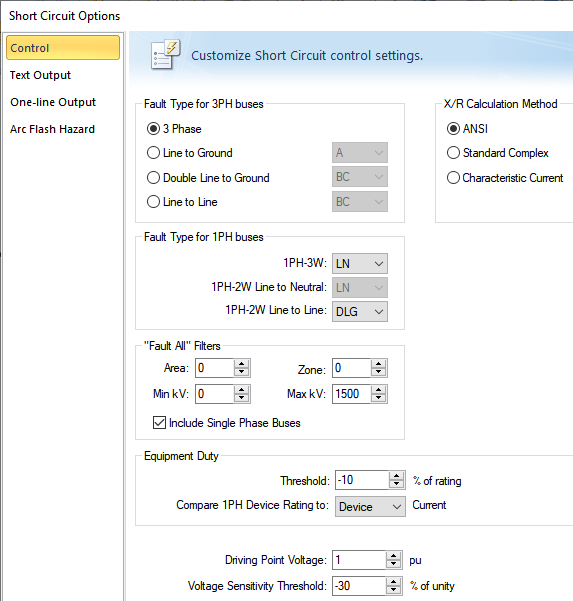

Figura 2: Opções de Curto-Circuito - Guia Controle

O limite configura o menor limite para fins de sinalizar violações de disjuntor no SmartDuty™. Se este limite é configurado para -10 percent, o SmartDuty™ irá sinalizar todos os equipamentos que tenham solicitações de curto-circuito 10% abaixo da capacidade nominal (ou seja todos equipamentos com mais de 90% da capacidade nominal).

  • Quando as capacidades nominais são excedidas, elas aparecem como violações no relatório.
  • Se as capacidades nominais estão dentro do percentual, elas aparecem como advertência no relatório.

Próximo: Opções de Relatório de Comparação de Cenários
