Criando o Relatório de Comparação de Cenários

Para criar um relatório de comparação de cenários, você deve estar no módulo Edição da base de dados e já deve ter cenários armazenados no arquivo de trabalho do EasyPower. Veja Gerenciador de Cenários para informações sobre a criação de cenários.

Dica: Você pode escolher um equipamentono unifilar antes de abrir o relatório para limitar o relatório a um equipamento. Se você não faz uma seleção, todos os equipamentos são incluídos no relatório. Você também pode especificar um grupo de equipamentos quando você roda o relatório. Veja Selecionando Componentes e Grupos de Equipamentos para maiores informações.

Existem dois tipos de Relatórios de Comparação de Cenários: Arco Elétrico e Solicitação de Equipamentos.

Para criar o relatório:

  1. A partir da guia Página Inicial, clique em Ger Cenários > Criar Relatório de Cenários, e a seguir escolha o tipo de relatório que você deseja ver (Arco Eléctro ou Solicitação de Equipamentos).

    2. Figura 1: Criando o Relatório de Comparação de Cenários

  2. Selecione a visualização, grupo de equipamentos, e grupo de cenários para o relatório.

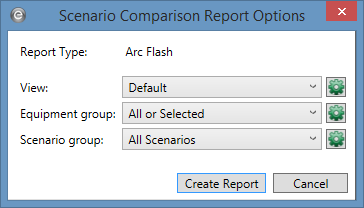

    3. Figura 2: Opções de Relatório de Comparação de Cenários para Arc Flash

    As opções de Visualização são diferentes dependendo de qual versão de relatório você está rodando. Veja Visualizações (Arco Eléctro) e Visualizando os Resultados do Melhor e do Pior Caso (Solicitação de Equipamento) para maiores informações sobre todas as opções.

  3. Clicar em Criar Relatório. O programa calcula os resultados de Arco Elétrico ou os resultados de solicitação de equipamentos para cada cenário que você selecionou, e a seguir o Relatório de Comparação de Cenários abre.

    4. Veja Relatorio de Comparação de Cenários para ver os exemplos e para maiores informações sobre os relatórios.
