Tipo de barra de gerador usado na modelagem da simulação do fluxo de potência. Quando você seleciona um modelo particular, aqueles campos que não se aplicam tornam-se indisponíveis.

• Swing - Uma barra swing mantém a tensão e o ângulo da barra constantes. Para configurar isto lá não poderá haver limites nas quantidades de MW e MVAr que a máquina swing possa aceitar ou prover. (Veja Fontes Swing.)
• PV - Potência constante, e tensão constante no gerador. Isto também é conhecido como um gerador regulado. Este modelo tenta sustentar a tensão especificada pelo usuário na barra mantendo os limites de MVAr do gerador.
• PQG - Potência constante e VAr constante no gerador. Isto também é conhecido como gerador não regulado. Este modelo mantém o MVAr de geração dentro dos limites de tensão.

Tensão de controle deseja da para um gerador regulado (PV). O gerador irá tentar controlar a tensão na barra controlada para um dado valor. Se o a barra do gerador é swing, esta tensão serve como referência de tensão. A tensão é introduzida em por unidade.

Ângulo controlado é usado somente quando o gerador for designado como barra swing. O valor é introduzido em graus.

Para um gerador PV (regulado), é a barra que deve ser controlada para a tensão de controle. Se esse campo está em branco na base de dados, o EasyPower o preenche com o nome da barra listada no campo Para barra. (Note que isto não tem efeito ate que você aceite isso clicando em OK para fechar a caixa de diálogo.)  Esse campo é ignorado se Model é configurado para Swing.

Nota: Para configurar a barra de controle de uma concessionária ou gerador monofásico, deve-se fazer a conexão no unifilar. .

MW de saída do gerador. Isto pode ser um valor nominal ou real de operação. Isto aplica-se somente a geradores PV ou PQG.

MVAr de saída do gerador Isto apenas é usado quando o gerador é uma máquina de potência constante e VAr constante (PQG) ou quando MVAr limite de um gerador PV foi alcançado e a máquina automaticamente se altera para um máquina PQG.

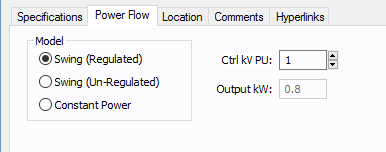

Os geradores CC possuem três modos de controle:

• Swing (Regulada): A tensão é controlada diretamente no terminal do gerador. Um gerador de CC regulado tem a habilidade de ser uma fonte monofásica que permite que um sistema entregue fluxo de potência e resolva o sistema.
• Swing (Não-Regulada): A tensão e mantida constante internamente como uma fonte de Thevenin. O terminal do gerador altera com o carregamento. Um gerador em CC não-regulado tem a habilidade de ser uma fonte monofásca que permite que um sistema entregue fluxo de potência e resolva o sistema.
• Potência Constante: O gerador é modelado como um gerador de potência constante, similar ao gerador PQ em um fluxo de potência em CA. Um gerador em CC de potência constante NÃO tem a habilidade de ser uma fonte monofásica que permite que um sistema entegue fluxo de potencia e resolva o sistema. Para entrar no módulo de fluxo de potencia, pelo menos uma outra fonte deve ser modelada para suprir o sistema com uma fonte interna ou externa forte.

Esta é a tensão pu programada na qual a unidade de controle de tensão irá tentar manter para o gerador. Isto se aplica somente ao modelo Swing (Regulado).
