Disjuntor de BT - Guia Atuação de fase

Esta opção está apenas disponível apos você configurar os campos Tipo de Disparador e Disparador de Estado Sólido na guia Especificações.

Você também pode selecionar ou limpar esta opção na caixa de diálogo Dados Temporários da Unidade Termo-Magnética no módulo de Seletividade para evitar a plotar a TCC.

Quando essa caixa de seleção é marcada, o programa dimensiona automaticamente as curvas de coordenograma com base no tipo de conexão de fase. Tradicionalmente, para curvas 3F em um coordenograma, é adequado dimensionar as curvas com base na tensão de referência. Se um dispositivo 1F com conexão fase-neutro deve ser plotado com um dispositivo 3F a montante, a curva 1F com conexão LN precisa ser deslocada por um fator de SQRT(3) além do dimensionamento baseado na tensão. Da mesma forma, se um dispositivo 1PH conectado de linha para neutro deve ser plotado com um dispositivo 1PH-3W upstream, então a curva 1PH conectada ao LN precisa ser deslocada por um fator de 2, além da escala baseada em tensão.

Quando a caixa de seleção não é marcada, o dimensionamento baseado no tipo de conexão de fase não é aplicado.

O status da caixa de seleção para plotagens de coordenograma armazenadas individualmente pode ser diferente. O padrão para novas plotagens de coordenograma é obtido na base de dados do dispositivo.

Esta mensagem mostra o fabricante (Fabr), Tipo e Estilo do disjuntor de baixa tensão que foi selecionado.

Clique para ver as notas gravadas de cada dispositivo da biblioteca. As informações incluem as folhas de dados e informações do fabricante sobre o dispositivo ou premissas realizadas para modelar o dispositivo.

Descrição do tamanho. Isto pode ser o tamanho, o maior tamanho da faixa de modelos similares, ou uma faiza de tamanhos que tem curvas similares.

Corrente nominal que é especificada para o dispositivo conduzir sem atuar.

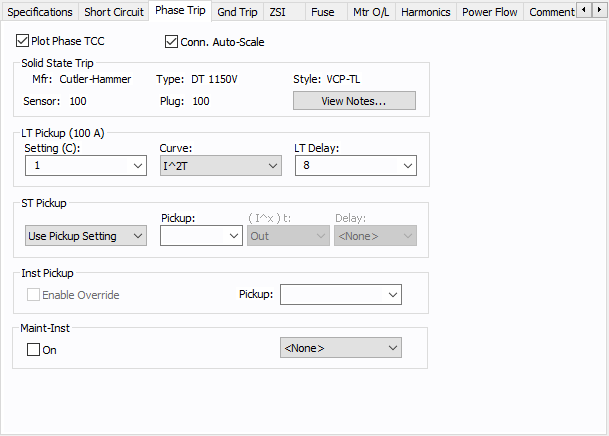

Para dispositivos com disparadores de estado sólido, este campo pode ser selecionado para a folha a Coordenograma (TCC) ou removido para evitar a plotagem na folha para os ajustes de fase. Para se obter apenas a Coordenograma (TCC) de terra, desmarque a caixa de seleção.

Quando essa caixa de seleção é marcada, o programa dimensiona automaticamente as curvas de coordenograma com base no tipo de conexão de fase. Tradicionalmente, para curvas 3F em um coordenograma, é adequado dimensionar as curvas com base na tensão de referência. Se um dispositivo 1F com conexão fase-neutro deve ser plotado com um dispositivo 3F a montante, a curva 1F com conexão LN precisa ser deslocada por um fator de SQRT(3) além do dimensionamento baseado na tensão. Da mesma forma, se um dispositivo 1PH conectado de linha para neutro deve ser plotado com um dispositivo 1PH-3W upstream, então a curva 1PH conectada ao LN precisa ser deslocada por um fator de 2, além da escala baseada em tensão.

Quando a caixa de seleção não é marcada, o dimensionamento baseado no tipo de conexão de fase não é aplicado.

O status da caixa de seleção para plotagens de coordenograma armazenadas individualmente pode ser diferente. O padrão para novas plotagens de coordenograma é obtido na base de dados do dispositivo.

Esta seção mostra o tipo de disparador selecionado e outras descrições do dispositivo selecionado na guia Especificações tais como fabricante (Fabr), Tipo, Estilo, Sensor , e o valor do Plugue/Tripe do disparador.

O pickup de tempo longo e a temporização são selecionadas nesta seção. O cálculo do pickup depende do dispositivo selecionado. Pode incluir Mult do PUTL,masirá incluir o Ajuste (C) e ou o Sensor ou o Plugue/Tape. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

• Ajuste (C): O ajuste de corrente de pickup de tempo longo abaixo do qual o dispositivo não irá atuar. Isto é uma fração dos Ampères do sensor ou do plugue/tape. Para alguns disparadores pode ser necessário múltiplos do PUTL para ajustar a corrente de pickup.

  Mult LTPU: Múltiplo do Ajuste (C), o qual pode ser configurado para "ajuste-fino" do ajuste de pickup de tempo longo. Alguns disaradores podem não ter esta caracterísitca.

  Curva: Algumas curvas de estado sólido podem ossuir múltiplas curvas de retardamento de TL para serem escolhidas. Este campo permite você escolher a forma desta curva.



Figura 3: Curva de Temporização de TL

• Temporização de LT: Temporização do ajuste de tempo longo para escolher o retardamento de tempo.

Ajustes de pickup e temporização de curta duração (TC). Esta seção se aplica apenas a dispositivos com tempo curto. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

• Pickup: Ajuste da corrente de pickup de tempo curto abaixo do qual o dispositivo não irá atuar para os tempos de tempo curto. A corrente de pickup pode ser em múltiplos da corrente de pickup de tempo longo, da corrente do sensor, do plug ou do tape ou do produto do ajuste pela corrente do sensor ou do plugue/tape.
• (I^x)t: Para escolher a forma e a declividade da banda de tempo curto. Quando você escolhe Ligado, a função (I^x)t fica habilitada. A banda de temporizaçao tem uma inclinação de menos "x". Quando você seleciona Desligado, a função (I^x)t fica indisponível, e a temporização de tempo curto fica independente da corrente. Para alguns disjuntores mais novos a temporização do (I^x)t pode ser ajustável. Nesses casos, a escolha disponível serão os vários possíveis ajustes.
• Temporização: Ajuste do retardo de tempo para escolher a temporização da banda.

Corrente nominal de atuação instantânea em Ampères, ou múltiplos, ou ajuste de pickup. Quando você evidencia ou escolhe uma opção, a corrente de atuação correspondente aparece entre parênteses.

• Habilitar o Override: Escolhendo esta opção desabilita a atuação baseada no ajustes de pickup. O dispositivo atua no valor de override que depende do estilo do dispositivo. Esta característica pode ou não ser aplicável para o dispoisitivo selecionado.
• Pickup: O ajuste de pickup da unidade instantânea.

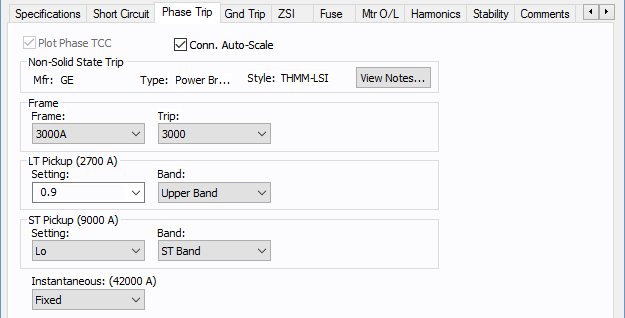

Esta caixa de seleção está disponível apenas se os ajustes Disparador e Disparador de Estado Sólido estão selecionados na guia Especificações.

Quando essa caixa de seleção é marcada, o programa dimensiona automaticamente as curvas de coordenograma com base no tipo de conexão de fase. Tradicionalmente, para curvas 3F em um coordenograma, é adequado dimensionar as curvas com base na tensão de referência. Se um dispositivo 1F com conexão fase-neutro deve ser plotado com um dispositivo 3F a montante, a curva 1F com conexão LN precisa ser deslocada por um fator de SQRT(3) além do dimensionamento baseado na tensão. Da mesma forma, se um dispositivo 1PH conectado de linha para neutro deve ser plotado com um dispositivo 1PH-3W upstream, então a curva 1PH conectada ao LN precisa ser deslocada por um fator de 2, além da escala baseada em tensão.

Quando a caixa de seleção não é marcada, o dimensionamento baseado no tipo de conexão de fase não é aplicado.

O status da caixa de seleção para plotagens de coordenograma armazenadas individualmente pode ser diferente. O padrão para novas plotagens de coordenograma é obtido na base de dados do dispositivo.

Esta mensagem mostra o tipo de disparador selecionado e outras descriçoes do dispositivo selecionado na guia Especificações tais como fabricante (Fabr), Tipo e Estilo do disjuntor de baixa tensão.

Tamanho e Descrição dos Ajustes

• Tamanho: Isto pode ser o tamanho a caixa, a maior corrente na faixa de modelos similares, ou a faixa de tamanhos que tem curvas similares.
• Ajuste: Corrente nominal do disjuntor para a qual ele é especificado para conduzir sem atuar.

O pickup de tempo longo e a temporização são selecionadas nesta seção. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

• Ajuste: Ajuste de pickup de tempo longo abaixo do qual o dispositivo não irá atuar. Isto é um múltiplo da corrente de atuação ou da corrente nominal da unidade.
• Banda: Bando de longo retardamento para ajustar a temporização.

Ajustes de pickup e temporização de curta duração (TC). Esta seção se aplica apenas a dispositivos com tempo curto. Após estes ajustes terem sido configurados, o valor real do pickup em Ampères aparece entre parenteses.

• Ajuste: Ajuste de pickup da corente de tempo curto abaixo da qual o dispositivo não irá atuar para a temporizaçao de tempo curto. Isto é um múltiplo do pickup da corrente de tempo longo.
• Faixa: Faixa da temporização de tempo curto para ajustar a temporização.
