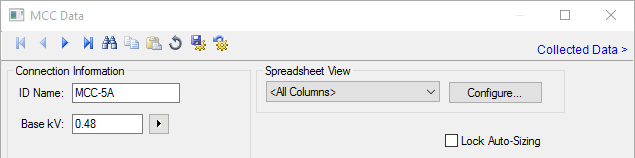

Figura 1: Informações de conexão
| Opção | Descrição |
|---|---|
|
Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 30 caracteres.Caracteres especiais como &!%^\,? não podem ser usados no nome. Para CCMs, o programa designa automaticamente os nomes MCC-1, MCC-2, MCC-3, e assim por diante. |
|
|
kV Base |
A tensão base do CCM. CCMs são modelados como uma barra sob diversas maneiras. Você pode conectar cabos, barramentos blindados ou transformadores a ele, e realizar cálculos de falta. A lista de valores de tensão de base vem da tabela em Ferramentas > Opções > Sistema. Você pode escolher na lista ou digitar um valor manualmente. Para CCMs e painéis trifásicos, a tensão de base é limitada a 1 kV ou menos. Para painéis monofásicos, o limite é de 0,5773 kV ou menos. |
|
Configuração e Visaulização da Planilha |
Veja Configuração da exibição de planilha para informaçoessobre estas opções. |
|
Bloqueio do Auto-dimensionamento |
Quando esta caixa de seleção é marcada, este item não pode ser dimensionado usando o SmartDesign™ (ferramenta de projeto automatizado). |
