CCM - Guia Curto-circuito

Figura 1: Guia Curto-circuito (EUA)

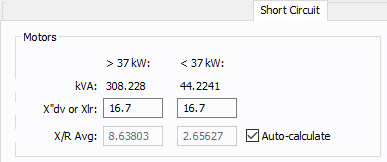

Figura 2: Guia Curto-circuito (métrico)

Descrições das opções
Opção Descrição

kVA >50Hp

kVA >37kW

kVA total de motores que são maiores do que 50Hp (Unidade U.S.) ou 37kW (Unidade Métrica).

X"d ou Xrb

É configurado como valor default para >50Hp (Unidade U.S.) ou 37kW (Unidade Métrica). Você pode entrar com o seu próprio valor e aplicá-lo a todos os motores maiores do que 50Hp ou 37kW.

X/R Méd

 Cálculo automático preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio.

KVA <50Hp

kVA >37kW

kVA total de motores que são menores do que 50 Hp (Unidade U.S.) ou 37 kW (Unidade Métrica)

X"dx ou Xlr

É configurado no valor default para <50Hp (Unidade U.S.) ou 37 kW (Unidade Métrica), mas você pode alterar isso. Você pode entrar o seu próprio valor e aplicá-lo a todos os motores menores do que 50Hp ou 37kW.

X/R Méd

 Cálculo automático preenche este campo usando valores da planilha. Você pode entrar com o seu próprio valor de X/R médio.

Calcular automaticamente

Selecione para calcular as médias X/R para motores maiores e menores que 50 hp (unidades dos  EUA) ou 37 kW  (unidades métricas). Desmarque a caixa de seleção para inserir os valores manualmente.

Informações Adicionais
