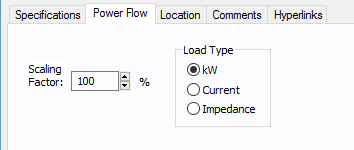

Motor - Guia Fluxo de potência

Permite que você selecione o kVA do motor a partir dos dados especificados ou dos dados SCADA (controle de supervisão e aquisição de dados). Os dados SCADA podem ser clicando em Arquivo > Importar.

Calculado a partir das especificações do motor. Isto serve apenas para referência e não pode ser alterado exceto por novas especificações.

Os motores podem ser modelados de diversas maneiras nos cálculos de fluxo de potência.

• Potência Constante - Este é o modelo mais comum. É conservativo, e resulta em valores de tensões um pouco menores do que seria medido no sistema real.
• Corrente Constante - Este modelo geralmente não é usado na modelagem de motores. Comparado com os outros modelos, é a modelagem que mais se aproxima da componente reativa do motor de indução,mas é tecnicamente incorreto porque os kW são relativamente constantes na faixa de tensão de trabalho de um motor de indução.
• Impedância Constante - Este modelo é usado para partida de máquinas de indução e síncronas e se aproxima do comportamento do motor em tensões baixas.
• kW + j Corrente - Este modelo é a combinação dos modelos acima e é o que mais aproxima das características reais do motor em condições normais de operação.

Provê uma maneira fácil de ajustar a carga total de motor usada na determinaçao dos fluxos de potência. Alterando-se o fator de escala, o os HP reais (valor total conectado) introduzido no campo HP pode permanecer estático. Isto reduz erros de modelagem e elimina base de dados múltiplas para diferentes contingências.

Modelo SCADA

Os dados SCADA são derivados de dados em tempo real ou medidos e convertidos no formato ASCII que pode ser lido no EasyPower. Os dados SCADA são lidos como sendo uma carga que tem um fator de escala de 100%. O valor de carga é multiplicado pelo fator de escala definido pelo usuário. Isto provê uma maneira de ajustar as cargas SCADA para definir novos casos.

O valor de kW é lido do arquivo SCADA no formato ASCII.

O valor de kVAr é lido do arquivo SCADA no formato ASCII.

Os valores de dados SCADA podem ser modelados de diversas na solução de fluxo de potência. O tipo de carga SCADA é configurado num arquivo de formato ASCII, mas você pode alterá-lo.

• Potência Constante - Este é o modelo mais comum. É conservativo, e resulta em valores de tensões um pouco menores do que seria medido no sistema real.
• Corrente Constante - Este modelo geralmente não é usado na modelagem de motores. Comparado com os outros modelos, é a modelagem que mais se aproxima da componente reativa do motor de indução,mas é tecnicamente incorreto porque os kW são relativamente constantes na faixa de tensão de trabalho de um motor de indução.
• Impedância Constante - Este modelo é usado para partida de máquinas de indução e síncronas e se aproxima do comportamento do motor em tensões baixas.
• kW + j Corrente - Este modelo é a combinação dos modelos acima e é o que mais aproxima das características reais do motor em condições normais de operação.

Provê uma maneira fácil de ajustar a carga total SCADA usada na determinação do fluxo de potência. Alterando-se o fator de escala, os kW +j kVAR reais lidos do arquivo ASCII permanecem estáticos, entretanto a carga usada no fluxo de potência é ajustada por este fator.

Relação da carga real para a carga conectada (nominal) em por cento. Isto é usado em estudos de fluxo de potência.
