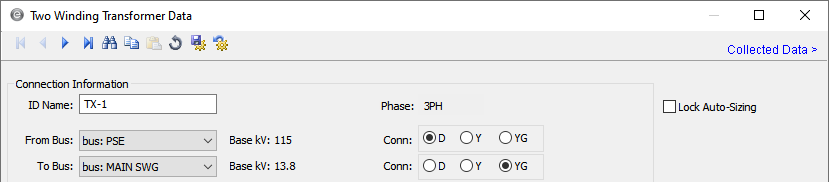

Transformador de dois enrolamentos - Informações de conexão

Unicamente identifica o equipamento. O programa designa um nome automaticamente, mas você pode alterá-lo, se necessário. O nome pode ter um comprimento de até 30 caracteres.Caracteres especiais como &!%^\,? não podem ser usados no nome.

Para os transformadores de dois enrolamentos, o programa designa automaticamente os nomes TX-1, TX-2, TX-3, e assim por diante.

A barra a partir da qual o transformador se conecta, a qual já deve existir no unifilar. Você deve ficar atento para que a tensão da Barra De tenha aproximadamente a mesma tensão base (kV) da Tensão Nominal do transformador. Para sua referência, a Tensão Base da Barra De é mostrada próxima ao nome da barra.

A tensão de base exibe a tensão mais alta entre os condutores de condução de corrente. Para equipamento monofásico conectado fase-fase ou trifásico, a tensão de base é a tensão fase-fase (LL). Para equipamentos monofásicos conectados fase-neutro (LN), tensão de base é a tensão fase-neutro.

A barra para a qual o transformador se conecta, a qual já deve existir no unifilar. Você deve ficar atento para que a tensão da Barra Para tenha aproximadamente a mesma tensão base (kV) da Tensão Nominal do transformador. Para sua referência, a Tensão Base da Barra De é mostrada próxima ao nome da barra.

A tensão de base exibe a tensão mais alta entre os condutores de condução de corrente. Para equipamento monofásico conectado fase-fase ou trifásico, a tensão de base é a tensão fase-fase (LL). Para equipamentos monofásicos conectados fase-neutro (LN), tensão de base é a tensão fase-neutro.

O tipo de fase para esse item:

• 3F: trifásico
• 1F: monofásico

O tipo de conexão de enrolamento de transformador, pode ser:

• D: Triângulo
• Y: Estrela Não-Aterrada
• YG: Estrela Aterrada (ANSI)
• YN: Estrela Aterrada (IEC)

Se é escolhida a conexão YG ou YN , as impedâncias de aterramento podem ser introduzidas na guia Impedância na área Aterramento.

Os ajustes default são D-YG for ANSI, e D-YN com deslocamento angular de11 para IEC.

Essas opções não estão disponíveis para conexões monofásicas.

Para monofásico, marque essa caixa de seleção para indicar que o tape central (neutro) é usado.

Quando essa opção é selecionada, o lado secundário tem um sistema de distribuição ou tipo de serviço de 1F-3 fios. (Veja Sistemas 1F-3 fios para maiores informações.) A barra ou o painel conectado ao lado secundário também deve ser um serviço 1F-3 fios.

Nota: Nos cálculos de carga, as cargas nos condutores L1 e L2 são feitas separadamente abaixo do lado secundário de um transformador com tape central 1F. No lado primário, por se tratar de um sistema 1F-2 fios, a carga é somada com base em kVA.

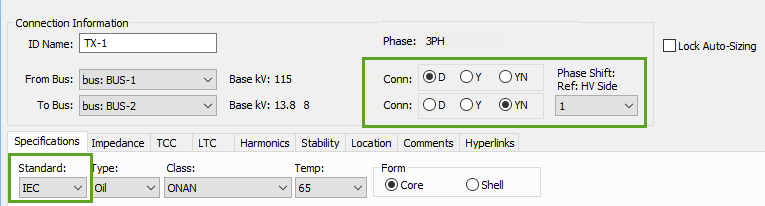

Para transformadores IEC, você pode especificar o deslocamento angular como se fosse a notação dos ponteiros do relógio. Escolha entre 1, 3, 5, 7, 9, ou 11. O lado de alta tensão é usado como lado de referência.

Esta opção apenas é disponibilizada se Norma é configurada em transformadores para IEC e o método de curto-circuito é configurado para IEC-60909 nas opções em Sistema.
