Transformador de dois enrolamentos - Guia CAT (Comutação automática sob carga)

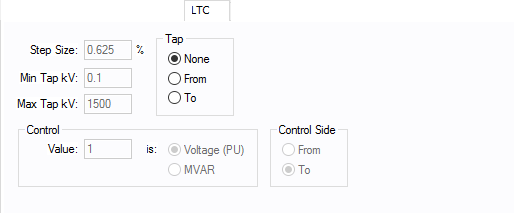

A posição do Comutador Automático de Tapes (CAT) pode ser definida em qualquer lado do transformador escolhendo-se De ou Para. Se o transformador não tem CAT, selecione Nenhum para os tapes fixos padrões. Tapes fixos fora do nominal pode ser introduzidos no campo Tape (kV) do diálogo principal.

O default é 0.625 mas você pode entrar com o próprio valor de passo percentual para ambos os lados aqui e na caixa de diálogo temporário do transformador de dois enrolamentos no módulo de fluxo de potência.

Tape máximo em kV, que é usado para determinar o limite inferior que o tape pode ser ajustado durante um estudo de fluxo de potência. Este valor deve ser o menor tape do transformador para se obter resultados válidos. O default de 0.1 kV não e real e deve ser alterado para um valor real se o CAT está sendo usado.

Tape máximo em kV, que é usado para determinar o limite superior que o tape pode ser ajustado durante um estudo de fluxo de potência. Este valor deve ser o maior tape do transformador para se obter resultados válidos. O valor default de 1500 kV não real e deve ser alterado para valores reais, se o CAT é usado.

: Valor de controle, o qual é determinado pelo campo Tipo de  Controle.

• Tensão: O valor da tensão de controledeveser introduzido em por unidade. A faixa típica estaria entre 0.975 a 1.01 por unidade, sendo 1.0 pu o ponto de partida.
• MVAr: O valor deve ser introduzido preferencialmente em valores reais de MVAr ao invés de serem ajustados em por unidade. Para determinar que faixa de MVAr é adequada para um dado tamanho de transformador, determine o fluxo de MVAr sem usar o  CAT, e multiplique por 0.975 a 1.01 para um ponto de partida aproximado. O controle de CAT (LTC) tem uma capacidade muito mais limitada do que o controle de um grande gerador.

Determina como o modelo do CAT é usado.

• Tensão: O CAT tenta controlar a tensão da barra do outro lado do CAT. Por exemplo, se o CAT é escolhido no lado De, a tensão será controlado no lado Para.
• MVAr: O CAT tenta controlar o fluxo de MVAr no transformador para um dado valor.
