Resultados de falha de curto-circuito monofásico
As opções de tipo de falha no menu Curto-circuito são apenas para barras trifásicas. Para tipos de falha de barra monofásica, o programa segue as opções em Opções de curto-circuito na guia Controle, conforme descrito em Suportabilidade de equipamentos para dispositivos monofásicos.

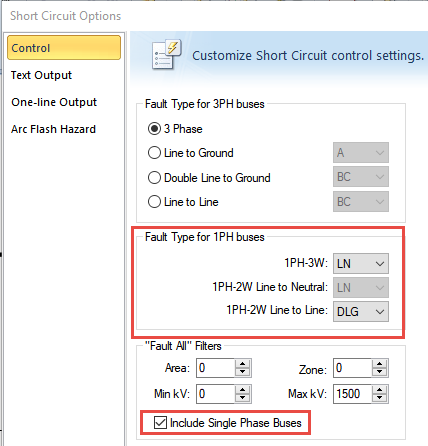

Figura 1:
Os seguintes tipos de falha monofásica estão disponíveis:
- Para equipamentos 1PH-3W, você pode escolher entre falha linha a linha (LN) e falha linha a linha (LL).
- Para equipamentos conectados de linha para neutro 1PH-2W, o tipo de falha é linha para neutro. Isso se aplica a equipamentos alimentados por serviços trifásicos ou 1F-3 fios.
- Para equipamentos conectados fase-fase 1F-2 fios alimentados por um sistema trifásico, você pode escolher entre falha dupla fase-terra (DLG) e falha fase-fase (LL). Para equipamentos conectados fase-fase alimentados de um sistema 1F-3 fios, apenas falhas de fase-fase são aplicadas.
Você pode optar por incluir ou excluir barras monofásicas ao gerar falha em barras.
