Detalhes da versão EasyPower 2024

Este tópico descreve novos recursos e melhorias do EasyPower, bem como correções de falhas, que estão incluídos na versão.

Nota: As características das novas versões frequentemente incluem mudanças na base de dados. Isto pode afetar o que você vê no Navegador da Base de Dados e também o que é incluído quando você exporta os dados para os arquivos no formato CSV. Se o seu trabalho atual exige confiabilidade das informações da base de dados, assegure-se de revisar os seus dados após a atualização de seu software.

Recursos e melhorias

Licenciamento de novo produto

Do EasyPower 2024 em diante, o programa usa o Subscription Entitlement Service (SES) da Bentley para ativação de produto e gerenciamento de licença. Isso é feito por meio do software CONNECTION Client instalado no seu computador como parte da sua instalação do EasyPower. Com o CONNECTION Client, você cria uma conta de usuário que então pode usar para gerenciar todos os seus aplicativos Bentley relacionados, incluindo EasyPower. Suas credenciais de entrada do usuário permitem que você ative e use o produto.

  • Para usuários individuais, na primeira vez que você entra, cria uma conta usando seu e-mail. Esse normalmente é seu e-mail profissional.

  • Se a sua empresa tiver um administrador de conta para produtos  Bentley, ele poderá instruir você sobre as credenciais que você deve usar para entrar.

Para abrir o CONNECTION Client após a instalação, clique em CONNECTION Client na bandeja do sistema Windows.

Você pode encontrar ajuda sobre a Ativação do SES e o CONNECTION Client no site Comunidades Bentley.

Como parte dessa alteração de licenciamento, a descrição do produto EasyPower agora reflete o ano de lançamento do produto para que corresponda a uma convenção de nomenclatura de outros produtos  Bentley. A versão do produto agora representa o ano, as versões principal e secundária e o número de compilação, e pode ser encontrada na  Página inicialS ou em Ajuda > Sobre.

Voltar ao início

Suporte para NFPA 70E 2024

Agora você pode selecionar NFPA 70E 2024 em Opções avançadas de arco voltaico para calcular as opções Distância do limite de aproximação de impacto e Exibição da descrição e do nível de EPI.

A biblioteca de dispositivos agora inclui uma nova guia para NFPA 70E 2024 em que você pode definir os níveis  de EPI para o padrão.

Figura 1: Opções do NFPA 70E 2024 na caixa de diálogo Opções avançadas de arco elétrico

Nota: Para novos unifilares, a NFPA 70E 2024 agora e selecionada por padrão para a Distância limite de aproximação de choque, mas você pode alterar isso aqui se precisar. Unifilares existentes continuarão usando a opção original com a qual foram configurados até você os alterar.

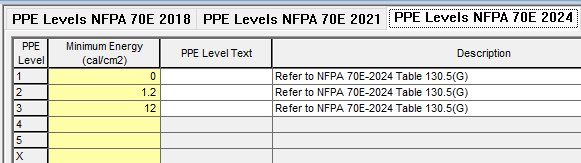

Figura 2: Níveis de EPI para a NFPA 70E 2024 na biblioteca de dispositivos

Voltar ao início

Recursos harmônicos adicionais para conformidade com IEEE 1547 e 2800

Relatórios de cálculo e resumo dos limites de distorção da corrente harmônica conforme IEEE 1547 e IEEE 2800 estão disponíveis para sites com recursos de energia distribuída ou recursos baseados em inversor.

Em Opções harmônicas, você pode selecionar entre os relatórios IEEE 519-2022 ou 2014.

Figura 3: Opções do IEEE 519 nas harmônicas - Guia Saída de texto

Há novas opções na guia Harmônico dos disjuntores HV e LV, fusíveis e comutadores.

Voltar ao início

Altere os nomes de ID diretamente no unifilar ou no desenho

Agora você pode alterar o nome do ID de qualquer item do equipamento no unifilar ou em um desenho clicando duas vezes na caixa de texto do item em que o nome é exibido.

Figura 4: Clique duas vezes na caixa de texto do item para abrir a caixa de diálogo Alterar nomes de ID

Nota: Você também pode selecionar um só item no unifilar e pressionar F2 para abrir a caixa de diálogo Alterar nome do ID. Antes, F2 alternava o recurso Encaixar na grade. A ação de alternância Encaixar na grade agora pode ser invocada pressionando a tecla F7.

Voltar ao início

Entrada rápida de dados por meio do navegador de base de dados

No navegador da base de dados, quando você clica duas vezes em uma célula na grade, a caixa de diálogo do equipamento se abre com esse campo selecionado, permitindo que você edite rapidamente os dados.

Por exemplo, se você selecionar a célula Comprimento em um cabo e clicar duas vezes, a caixa de diálogo Dados do cabo será aberta na guia Especificações 1 com o texto na caixa Comprimento já selecionado.

Figura 5: Clique duas vezes na Célula de comprimento de um cabo no navegador da base de dados

Figura 6: A caixa de comprimento é selecionada na guia Especificações 1

Voltar ao início

Armazenar os valores do arco elétrico para todos os tipos de barramento

O software agora armazena os valores de arco voltaico para todos os tipos de barramento quando você tem uma falha e armazena arco voltaico no foco de curto-circuito. Isso pode ser visualizado no navegador da base de dados.

Figura 7: O navegador de base de dados mostra valores de arco elétrico armazenados

Voltar ao início

Cálculo automático adicionado a fusíveis, comutadores, motores, MCCs e painéis

Informações para fusíveis, comutadores, motores,  MCCs e painéis agora são calculadas automaticamente com base nas informações da biblioteca do fabricante. Uma caixa de seleção Cálculo automático substitui o botão  Calcular em fusíveis, comutadores, motores, MCCs e  painéis. Você também pode escolher desabilitar o cálculo automático e inserir os dados manualmente.

Para MCCs e painéis, a caixa de seleção Cálculo automático foi adicionada à área do cabeçalho da guia Descrição.

Para todos os novos itens, a caixa de seleção está marcada por padrão. Você pode alterar a configuração padrão em Padrões do equipamento. Para bases de dados criadas em versões anteriores ao EasyPower 2024, a caixa de seleção não está marcada de modo a preservar qualquer valor inserido pelo usuário. Você pode usar a opção Alterar > Cálculo automático para marcar a caixa de seleção em itens em bases de dados atualizadas. Veja Alteração das Opções de calcular automaticamente para obter mais informações.

Nota: Isso também atualiza qualquer equipamento relacionado no MCC e nas linhas do painel. Se um ATs estiver selecionado, o interruptor ou disjuntor para o  ATS também será atualizado.

Voltar ao início

Fusíveis

Guia de Curto-Circuito

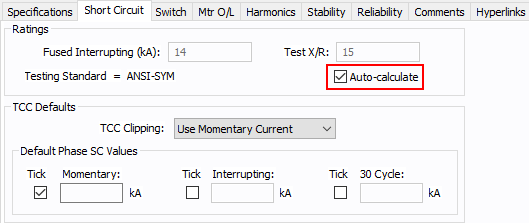

Figura 8: Fusível – guia Curto-circuito

Figura 9: Fusível – guia Comutador

Voltar ao início

Chaves

Guia de Curto-Circuito

Figura 10: Chave - Guia Curto-circuito (ANSI)

Figura 11: Chave - Guia Curto-circuito (IEC)

Voltar ao início

Motores

Guia de Curto-Circuito

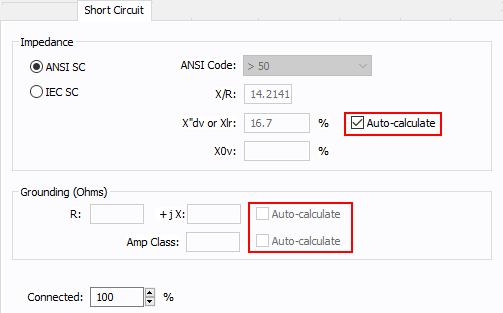

Figura 12: Motor - Guia Curto-circuito

Figura 13: Motor - Guia Partida do motor

Voltar ao início

CCMs

Guia Descrição

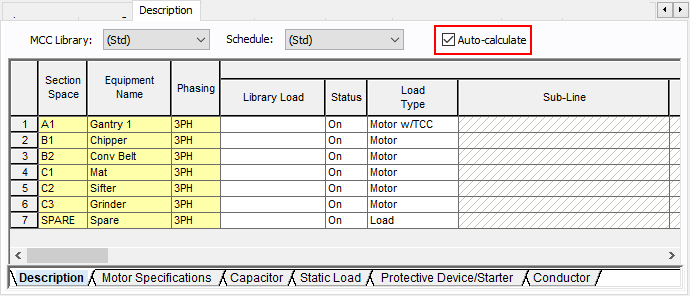

Figura 14: CCM - Guia Descrição

Quando selecionado, preenche os valores calculados para FLA, X/R, kW e kVAR do motor; Int kA do dispositivo de proteção/motor de partida; e Classificação cond. (A) do condutor. Você pode substituir estes valores limpando a caixa de seleção e digitando um número diferente.

Guia de Curto-Circuito

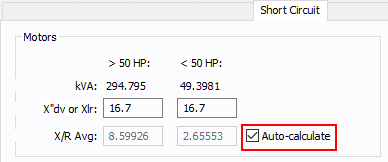

Figura 15: MCC – Guia Curto-circuito (EUA)

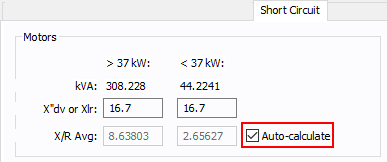

Figura 16: MCC – Guia Curto-circuito (métrico)

Voltar ao início

Quadros

Guia Descrição

Figura 17: Guia Descrição do painel

Voltar ao início

Alterar opções de cálculo automático

Em suporte adicional a esse produto, o botão Alterar opções de cálculo automático agora lida com o equipamento adicional.

Figura 18: Alterar opções de cálculo automático

Voltar ao início

Novas informações de conexão disponíveis no navegador da base de dados e relatório

Há novas colunas no Navegador do banco de dados e Relatório que mostram informações de conexão. Isso pode ser visto na configuração do relatório Todas as colunas e adicionado a configurações de relatório personalizadas. As novas colunas são:

  • Do tipo de barramento
  • Do ID do dispositivo
  • Do tipo de dispositivo
  • Para tipo de barramento
  • Para ID do dispositivo
  • Para tipo de dispositivo

As novas colunas estão disponíveis nos seguintes equipamentos:

  • Cabo
  • Busway (Duto de Barras)
  • Linha de Transmissão
  • Reator CL
  • Transformador de dois enrolamentos
  • Transformador de três enrolamentos
  • Transformador Zig-Zag
  • Concessionária
  • Gerador
  • Motor
  • UPS
  • AFD
  • Capacitor
  • Carga
  • Derivação
  • Filtro
  • Bateria
  • Fotovoltaico
  • Retificador
  • Inversor

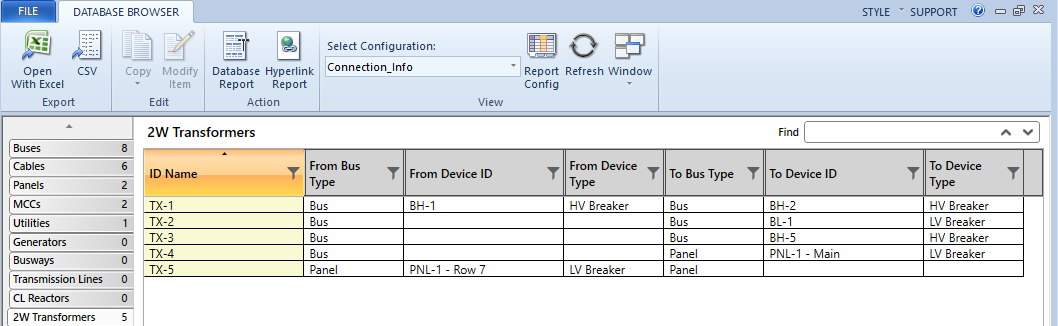

Figura 19: As colunas De e Para exibidas no navegador de base de dados para transformadores de dois enrolamentos.

Voltar ao início

Relatório de erros do Fluxo de potência disponível no Foco de edição da base de dados

Quando você abre o foco do  Power Flow, se for encontrado algum erro, o programa gerará um relatório de erro. Antes, o relatório só estava disponível enquanto você ainda estava no Power Flow. Agora, o Relatório de erro do Power Flow continua disponível na lista suspensa Janela quando você volta para o modo de Edição da base de dados. Você pode clicar com o botão direito do mouse em Editar ao lado dos itens no relatório e então clicar em  Editar dados para editar os itens e resolver os erros.

Figura 20: O Relatório de Fluxo de potência agora está disponível por meio do Foco de edição da base de dados.

Voltar ao início

Suporte para o Revit® 2024

O Revit Integrator agora oferece suporte à importação de projetos BIM da versão mais recente do AutoDesk® Revit®. Faça o download do aplicativo EasyPower Integrator da Autodesk App Store. A App Store será atualizada com a versão mais recente logo após a liberação do  EasyPower 2024, então verifique a versão antes do download.

Nota: O arquivo de amostra do Revit mudou nesta versão. Como alguns dos nossos exemplos são baseados no arquivo de amostra, agora ha dois conjuntos de tutoriais do Revit, um para o Revit 2024 e outro para todas as versões anteriores. Veja Tutorial – Revit® Integrator para Revit 2024 e Tutorial – Revit® Integrator para versões do Revit anteriores a 2024 para maiores informações.

Voltar ao início

Modelo de etiqueta Avery 60503

A etiqueta Avery 60503 agora está disponível como um layout de página ao imprimir etiquetas de arco voltaico.

Voltar ao início

Correção de falhas (bugs)

Os seguintes problemas foram resolvidos nesta versão:

Arco elétrico/curto-circuito

  • Corrigido um problema em que a sequência de eventos para um relé instantâneo estava relatando o tempo de ativação com base no tempo mínimo do relé das opções de arco elétrico.

  • Corrigido um problema em que o método IEEE 1584-2018 estava usando a opção legada de substituição manual de forçar a corrente do arco a ser um percentual da corrente de falta franca, para os arquivos do projeto que tinham tal opção definida em versões anteriores.

  • Corrigido um problema no Relatório de serviço do equipamento em que o serviço de 1/2 ciclo estava mostrando corrente assimétrica para barramentos com a capacidade nominal à corrente máxima.

  • Corrigido um problema em que as linhas movidas no editor de etiqueta de arco elétrico tinham as dimensões levemente alteradas.

  • Corrigido um problema em que o valor NACD no relatório de Interrupção estava incorreto para das faltas bifásicas e dupla-fase terra em um barramento com apenas geradores no sistema.

  • Corrigido um problema em que o valor NACD no relatório de Interrupção estava incorreto quando um utilitário era desconectado do sistema no foco de Curto-circuito.

  • Corrigido um problema em que o método integrado de cálculos de arco elétrico para equipamento CC estava usando a distância de trabalho com base no método NFPA 70E-2009 Anexo D.8.

  • Corrigido um problema em que o método integrado de cálculos de arco elétrico ignorava o disjuntor conectado diretamente ao inversor.

  • Corrigido um problema em que o relatório de Interrupção para uma falta fase a fase estava relatando uma relação X/R incorreta.

Coordenação

  • Corrigido um problema em gráficos TCC em que o kV de referência na caixa de diálogo Formatar área do gráfico não correspondia ao valor mostrado no gráfico TCC devido a um erro de arredondamento.

  • Corrigido um problema em que os fusíveis em um TCC armazenado estavam mostrando apenas a curva de fusão mínima quando vista no modo somente leitura.

  • Corrigido um problema em que o gráfico TCC de uma atuação em estado sólido (como Siemens ETU 350) tinha um breve atraso que não estava mostrando a faixa horizontal à direita do atraso da inclinação I^2T.

  • Corrigido o cruzamento incorreto de uma curva de atuação em estado sólido em um TCC quando uma curva de relé com sobrecarga adicional é mesclada.

  • Corrigido um problema em que o programa terminava de modo inesperado ao mover as notas do TCC para configurações de relé.

  • Corrigido um problema em que, ao imprimir em .PDF, qualquer gráfico TCC não salvo com um nível de zoom diferente do padrão fazia a impressão usar o zoom padrão.

Navegador da Base de Dados

  • Corrigido um problema a exportação para .CSV do navegador da base de dados não ocorria se o arquivo não era salvo primeiro.

  • Corrigido um problema em que, ao exportar para .CSV do navegador de base de dados, os caracteres não ASCII não eram mostrados corretamente.

  • Corrigido um problema no navegador da base dedados para motores em que a etiqueta da coluna "Tipo de AFD" deveria ser apenas "Tipo".

  • Corrigido um problema em que o navegador da base de dados estava exibindo a unidade de falha do utilitário como "Amps", em vez de "kA".

Biblioteca de dispositivos

  • Corrigido um problema em que o texto adicionado ao campo de notas para registros existentes não estava sendo salvo na biblioteca de dispositivos.

  • Corrigido um problema em que os disjuntores CC estavam exibindo uma mensagem em dados incompletos a tensões de barramento superiores a 630 V.

  • Corrigido um problema em que a coluna Library kV para fusíveis no Navegador da base de dados e no Relatório da base de dados eram etiquetados incorretamente como Base kV.

Diversos

  • Corrigido um problema em que a exportação de programações para o .DXF fazia longas sequências de caracteres de texto se sobreporem a linhas de grade.

Unifilares

  • Corrigido um problema em que um CT estava mostrando toda a linha, embora a opção Mostrar toda a linha não estivesse selecionada.

  • Corrigido um problema em que uma linha de anotação inserida se torna invisível depois de selecionar uma cor na paleta de cores Mais.

Fluxo de potência

  • Corrigido um problema em que realizar uma análise de fluxo de potência enquanto o usuário estava em desenhos fazia o programa terminar de modo inesperado.

  • Corrigido um problema em que uma caixa de diálogo  para alguns disjuntores LV emitiam uma advertência incorreta de o pickup instantâneo ser menor que o pickup de tempo curto.

  • Corrigido um problema em que, no EasyPower 11.0, todas as fontes conectadas de barramento PV e oscilantes eram tratadas como fontes aterradas em Y no fluxo de potência. Do EasyPower 2024 em diante, se um gerador é definido com conectividade delta, ele e tratado como um gerador delta no fluxo de potência para fontes de oscilação, PV e PQG.

Gerenciador de Cenários

  • Corrigido um problema em que o programa terminava de modo inesperado quando um barramento CC era desativado em cenários.

  • Corrigido um problema em que a recuperação do valor de kA de interrupção dos fusíveis de HV era baseada no campo kV da biblioteca, em vez de no kV do barramento conectado.

  • Corrigido um problema em que o programa terminava de modo inesperado depois de abrir um cenário com um ATS recém-adicionado.

  • Corrigido um problema em que MCCs e painéis com disjuntores principais criados em um cenário são desconectados do item anexo.

  • Corrigido um problema em que o programa terminava de modo inesperado ao abrir cenários que haviam sido criados na versão 11.0 e incluíam inversores ou retificadores.

Voltar ao início
