Puntos de Tiempo-Corriente
Ejemplo 1: Datos de Curva de Disparo de relés
La figura a continuación es una Curva de Disparo de relé GEC IAC-51 para corriente de umbral de disparo de 1 amperio y el ajuste del tiempo de 1 segundo. Diez puntos han sido marcados a lo largo de la curva. Las coordenadas, o los valores de tiempo-corriente de estos puntos, se indican entre paréntesis.
Estos valores se escriben en las hojas de cálculo en la Sección 2 (Ajuste de Tiempo) de la biblioteca, como se muestra en la siguiente figura. Los valores en la fila superior de color amarillo son los valores de corrientes. Los valores de tiempo correspondientes se escriben en las celdas blancas. Los valores de tiempo para los puntos que se muestran en la figura anterior se escribieron en la Fila 2 en la hoja de cálculo a continuación. Los valores de tiempo para otros ajustes de marcación de tiempo se escriben en las filas sucesivas. Tenga en cuenta que sólo hay una fila de valores de corrientes. Por lo tanto, los valores de tiempo para diferentes configuraciones del ajuste de tiempo deben corresponderse con el mismo conjunto de valores de corrientes.
Figura 2: Sección 2 (Ajuste de Tiempo) de Relé
Ejemplo 2: Datos de Curva de Disparo para Interruptores-automáticos MCCB
La Curva de Disparo de Square D KAL 70Amp MCCB se muestra en la siguiente figura. Las unidades de las coordenadas de corriente son en múltiplos de amperios continuos nominales. Para cualquier valor de corriente dada, el MCCB puede disparar en cualquier momento entre los tiempos que se muestran por la Curva de Tiempo Mínimo de Despojar y la Curva de Tiempo Máximo de Despojar Los puntos de tiempo-corriente se muestran entre paréntesis. Se puede obtener cualquier número de puntos para cada curva. Típicamente, 8 a 10 puntos son suficientes para representar una curva.
Los puntos de tiempo-corriente se escriben en la hoja de cálculo en la Sección 1 de la información MCCB de la biblioteca. Las dos primeras columnas son para la curva mínima de despojar y las dos últimas columnas son para la curva máxima de despojar. Tendrá que especificar el método de cálculo de umbral de deparo. En este ejemplo, el Cálculo de Umbral de Disparo es: "Ipu * Corriente de disparo" porque la Curva de Disparo se da en múltiplos de la corriente nominal. Si la Curva de Disparo se da en amperios actuales de disparo, entonces Cálculo de Umbral de Disparo es "Corriente en Amperios."
Figura 3: Puntos de Tiempo-Corriente de Square D KAL 70A MCCB
Figura 4: Sección 1 (Térmica) Pestaña de MCCB
Puntos de Tiempo-Corriente Multi-Segmentos de Curva de Disparo
Dispositivos tales como MCCB, disparadores electrónicos, y disparadores-no electrónicos tienen múltiples segmentos en su Curva de Disparo. En el caso del MCCB, los datos de disparo térmico se escriben como puntos de tiempo-corriente, y los datos de disparo magnético generalmente se escriben por separado como la corriente de disparo instantáneo. Sin embargo, para un MCCB con disparo magnético fijo (no ajustable), tanto los datos de Curva de Disparo térmicos y magnéticos pueden escribirse como un solo conjunto de puntos de tiempo-corriente. En tal caso, en el punto donde la curva térmica se cruza con la curva magnética, se obtiene puntos duplicados de tiempo-corriente. Del mismo modo, puntos duplicados se encuentran en cualquier intersección de líneas rectas con líneas curvas.
Ejemplo 3: Curva de Disparo Multi-Segmento de Square D MCCB EH 100A

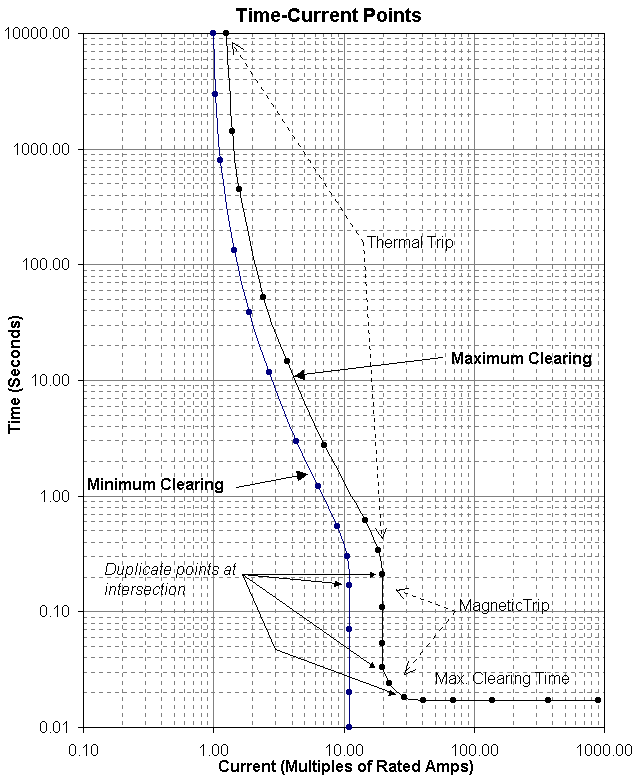

Figura 5: Curva de Disparo de MCCB con Disparo Fijo Magnético: Square D EH 100A
Para la Curva de Disparo que se muestra arriba, los puntos de intersección se escriben como puntos duplicados en la hoja de cálculo que muestra a continuación. Los datos de estos se han resaltado en gris.
