Para Graficar una Curva de Disparo desde un Diagrama-unifilar
Para graficar una Curva de Característico de Tiempo Corriente (Curva de Disparo) de un diagrama-unifilar, primero debe entrar en el modo de análisis Coordinación al hacer clic en
Coordinación en la pestaña de Inicio. Seleccione los dispositivos para los que quiere graficar las Curvas de Disparo mediante una de las siguientes acciones:
- Seleccione sólo un elemento haciendo clic en el elemento.
- Seleccione más de un elemento al presionar la tecla CTRL y seleccione los elementos de forma individual, al hacer clic en los elementos que desea graficar.
- Arrastre el mouse para formar un cuadro alrededor de los elementos que desea graficar.
Después de seleccionar los elementos, haga clic en
Grafique Curva de Disparo. Esto hace que la Curva de Disparo de los elementos seleccionados aparezca junto a un diagrama-unifilar de los elementos seleccionados. Si no hay datos suficientes para graficar un elemento, aparece el siguiente mensaje:
Figura 1: Mensaje de Elementos no Totalmente Especificados
Hacer clic en Sí (Yes) para generar un informe que le informa de las áreas no especificadas para los elementos que la coordinación no es capaz de graficar y los datos que faltan. Si hace clic en No, EasyPower no traza la Curva de Disparo para ese elemento. Si se selecciona más de un elemento para graficar Curvas de Disparo, entonces sólo los elementos no totalmente especificados se eliminan del gráfico.

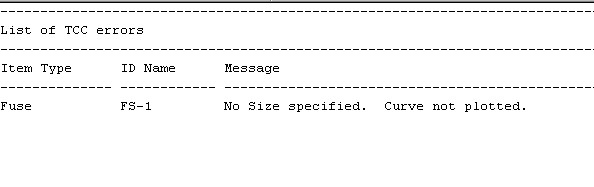

Figura 2: Informe de Error de Datos No Especificados
Si todos los datos se escriben correctamente, entonces EasyPower traza Curvas de Disparo para todos los elementos seleccionados como se muestra a continuación.
Figura 3: Gráfico de Coordinación de Curvas de Disparo
