El Informe de comparación de escenarios de relámpago de arco contiene barras y escenarios basados en el diagrama unifilar y en el cuadro de diálogo Opciones del informe de comparación de escenarios (Scenario Comparison Report Options) (ver Opciones de informes de comparación de escenarios). El caso base está enumerado primero, y después los escenarios están enumerados alfabéticamente. Se identifica el escenario con la energía incidente mayor para cualquier barra como el "caso peor" para esa barra.
Puede imprimir este informe, exportarlo a Excel, exportarlo a un archivo CSV, o imprimir etiquetas de advertencia de peligro de relámpago de arco desde esta vista de hoja de cálculo.
Las columnas en este informe son similares a las de la hoja de cálculo de peligro de relámpago de arco. Ver Encabezados de columna de hoja de cálculo para más información.
El Informe de escenarios de relámpago de arco incluye una vista Preconfigurada (Default) En esta vista, las unidades de distancia de frontera para relámpago de arco son preconfiguradas a pulgadas y se muestra una selección preconfigurada de columnas disponibles.
El Informe de comparación de escenarios de relámpago de arco también tiene vistas configurables. Esto le permite seleccionar las unidades de distancia de fronteras y las columnas que aparecen en el informe.
Para agregar una nueva vista:
Administra vistas (Manage Views) para abrir el cuadro de diálogo Administra vistas de relámpago de arco (Manage Arc Flash Views).
Figura 1: Cuadro de diálogo administración de vistas de relámpago de arco
Figura 2: Administra vistas de relámpago de arco - Para agregar una nueva vista
El Informe de comparación de escenarios de relámpago de arco puede mostrar cualquiera de los escenarios para cada barra o simplemente el escenario del caso peor para cada barra. Para cambiar la vista, seleccione Todos los escenarios (All Scenarios) o Escenarios peores (Worst Scenarios) desde la pestaña Informe de comparación de escenarios (Scenario Comparison Report).
Figura 3: Cinta de opciones del informe de comparación de escenarios para relámpago de arco
La "X" roja identifica el peor de los casos para cada barra.
Figura 4: Para visualizar todos los escenarios para cada barra
Al ver el peor de los casos para cada barra, el informe ajusta para mostrar sólo el peor de los casos para cada barra.

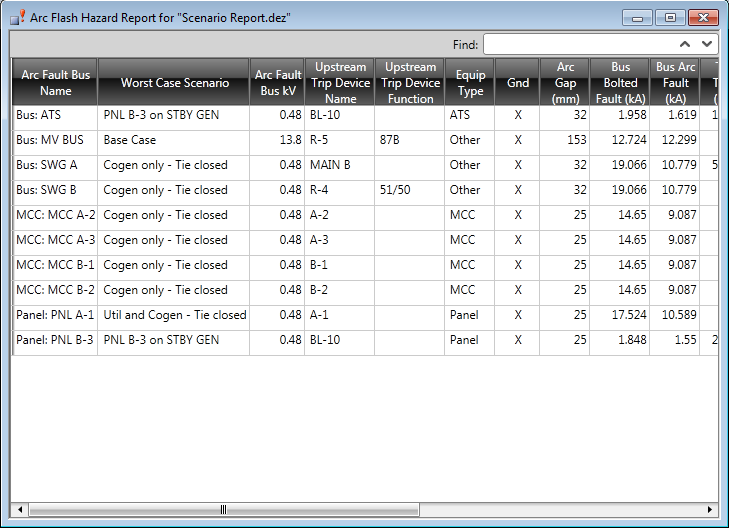

Figura 5: Para ver sólo el caso peor para cada barra
Para quitar cualquier barra con falla o equipo de la vista de la hoja de cálculo, haga clic en cualquier celda, relacionada con la barra o el equipo y seleccione Oculta equipo (Hide Equipment).
Nota: Para mostrar equipos que se ocultaron en la hoja de cálculo, ejecuta el informe de nuevo.
Puede filtrar los resultados mostrados en la hoja de cálculo al hacer clic en
Filtra (Filter).

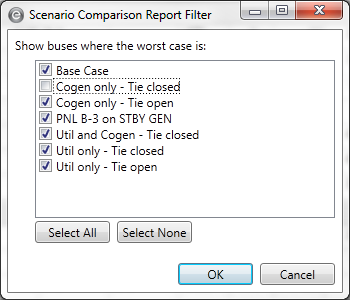

Figura 6: Filtro del informe de comparación de escenarios
Puede utilizar la opción de filtro para limitar las barras que se muestran en el informe, basado en cuál escenario es el peor de los casos para la barra. Por ejemplo, si se espera un escenario particular sea el peor de los casos para todas las barra, es posible que desee mostrar únicamente barras que tengan otros escenarios como el peor de los casos. Esto ayuda a encontrar excepciones a los resultados esperados.
La característica Busca (Find) localiza texto específico dentro de la hoja de cálculo. Al comenzar a escribir, el programa busca en la hoja de cálculo para el texto que coincide con el texto introducido. La búsqueda no distingue entre mayúsculas y minúsculas, pero el orden de los caracteres debe coincidir. Por ejemplo, buscar ATS y ats muestra los mismos resultados, pero ATS 4 y ATS 04 muestra resultados diferentes.
El texto se resalta en la hoja de cálculo, y el número de veces que aparece en el texto se muestra en la hoja de cálculo a la derecha del cuadro Busca (Find).
Figura 7: Para buscar texto
Puede copiar la información al portapapeles y luego pegarla en otro documento, como Microsoft Word® o Excel®.
Primero, seleccione las celdas que desea copiar y, luego, haga clic en
Copia (Copy).
Para quitar cualquier columna de los resultados de la hoja de cálculo, haga clic en el encabezado de la columna y seleccione Oculta columna (Hide Column).
Nota: Para mostrar columnas que se ocultó en la hoja de cálculo, ejecuta el informe de nuevo.
Puede exportar el informe de comparación de escenarios a Excel® al hacer clic en Excel en el grupo Exporta (Export).
Figura 8: El botón Exporta a Excel®
Esto abre la información del informe de un archivo de Microsoft Excel. Puede ver, editar y modificar los datos allí.
Nota: Cualquier cambio que realice a la información del informe en Excel no se escribe de nuevo a EasyPower.
Puede exportar el informe de comparación de escenarios a un archivo CSV (valores separados por comas) al hacer clic en CSV en el grupo Exporta (Export).
Figura 9: Exportar a CSV
Esto abre un cuadro de diálogo donde se puede guardar la información del informe en un archivo CSV. Ya puede ver, editar y modificar los datos allí.
Nota: Cualquier cambio que realice a la información del informe en el CSV no se escribe de nuevo a EasyPower.
Figura 10: Menú imprimir informe de comparación de escenarios - Relámpago de arco
También puede imprimir etiquetas de relámpago de arco de la información de la hoja de cálculo. Ver Para imprimir etiquetas de relámpago de arco para más información.
|
