Arregle para relámpago de arco (Arrange for Arc Flash) o presione F8 para ver el informe. También puede seleccionar Informe de peligro de relámpago de arco (Arc Flash Hazard Report) bajo el botón Ventana (Window) para mostrar el informe.Se generan informes de peligro de relámpago de arco en forma de una hoja de cálculo. Para generar el informe:
Arregle para relámpago de arco (Arrange for Arc Flash) o presione F8 para ver el informe. También puede seleccionar Informe de peligro de relámpago de arco (Arc Flash Hazard Report) bajo el botón Ventana (Window) para mostrar el informe.La siguiente figura muestra un informe de fallas "BUS-4" en la muestra del diagrama unifilar Protección-1.dez. Este informe muestra los resultados de relámpago de arco para sólo el dispositivo de protección aguas arriba de la barra. Cuando selecciona Peligros de barra (Incluyendo el disyuntor principal) [Bus Hazards (Incl Main)] en Opciones de cortocircuito - Peligro de relámpago de arco (Short Circuit Options - Arc Flash Hazard), se reportan sólo los dispositivos de protección aguas arriba significativos.

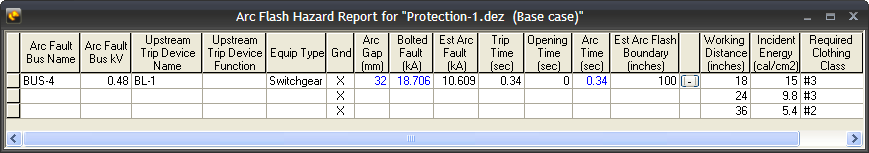

Figura 1: Informe hoja de cálculo de peligro de relámpago de arco para peligros de barra (Incluyendo el disyuntor principal)
El informe de peligro de relámpago de arco es una hoja de cálculo interactiva. Observe que hay celdas con texto azul debajo de las columnas del Brecha del arco, Falla sólida (kA) y Tiempo del arco (segundos). Puede cambiar estos números para ver el efecto sobre las energías incidentes y las fronteras de relámpago de arco. Los resultados en la hoja de cálculo cambiarán automáticamente. Esta característica le permite probar para diferentes escenarios posibles para obtener las estimaciones más conservadoras.
La energía incidente se reporta para cada distancia de trabajo especificado en Opciones de cortocircuito (Short Circuit Options). Puede especificar hasta cinco distancias de trabajo diferentes. Esto es particularmente adecuado cuando se utilizan varillas aislados para operar dispositivos de una cierta distancia. Cuando se abre la ventana del Informe de peligros de relámpago de arco por la primera vez, sólo la primera distancia de trabajo aparece en la hoja de cálculo. Para ver los resultados de otras distancias de trabajo, haga clic en
a la izquierda de la columna de la Distancia de trabajo en la hoja de cálculo.
Figura 2: Hoja de cálculo del Informe de peligro de relámpago de arco para la opción detallada
Como se especifica en Opciones de cortocircuito (Short Circuit Options), cuando el 100% de la corriente calculada o el valor mayor produce mayor energía incidente del relámpago de arco, los resultados de texto se muestran en negro en la hoja de cálculo del Informe de relámpago de arco. Cuando el 85% o el valor menor produce mayor valor de energía incidente, el texto se muestra en color rosa. En la figura anterior, los resultados para el relé R-6 se muestra en color rosa. Esto muestra que cuando la energía incidente para 85% de la corriente de calculada del arco es mayor que 100% de la corriente calculada del arco. En la impresión de los informes de peligro de relámpago de arco, los resultados de esos dispositivos en que se utiliza el límite inferior (85%) de la corriente del arco, están marcados con un asterisco (*).
A veces, puede ser necesario ver ambos los resultados del diagrama unifilar y la hoja de cálculo (véase el ejemplo a continuación). Esto ayuda a analizar con más detalle. Para obtener esta vista, presione F8.
Figura 3: Para visualizar el informe y resultados del diagrama unifilar.
| Opción | Descripción |
|---|---|
| Nombre de barra con falla (Arc Fault Bus Name) | Este es el nombre de identificación de las barras con falla. Puede tener barras múltiples o única (incluyendo todas las barra) con falla para el análisis de relámpago de arco. Listados de cargas del CCM y paneles también se presentan como barras; esto representa la barra principal dentro del CCM o panel. |
| kV de la barra con falla (Arc Fault Bus kV) | La tensión de la barra con falla. |
| Nombre del dispositivo de disparo aguas arriba (Upstream Trip Device Name) | Cuando se falla una barra, EasyPower comprueba todos los dispositivos de protección para su contribución de corriente a la falla. Si la corriente que pasa a través del dispositivo de protección es significativa, entonces los resultados correspondientes al tiempo de disparo del dispositivo se proporcionan en la hoja de cálculo. |
| Función del dispositivo de disparo aguas arriba (Upstream Trip Device Function) | Si el dispositivo de disparo es un relé, el nombre de la función del dispositivo se proporciona en esta columna. Ejemplos de funciones del dispositivo son: 51/50, 51N, 50G, 49, y así sucesivamente. |
| Tipo de equipo (Equipment Type) | Describe el tipo de envolvente indicado en los Datos de barra. Los tipos disponibles son Tablero de distribución, CCM/Panel, Aire libre y Conductor. |
| Aterrado (Gnd) |
La marca "X" en esta columna indica que la ecuación IEEE utiliza el coeficiente para sistemas sólidamente aterrados. Las impedancias de secuencia cero para cables y electroductos suelen ser más altas que las impedancias de secuencia positiva. Por lo tanto, las corrientes para fallas línea a tierra pueden ser menores que las de fallas trifásicas al final de una larga línea. Cuando la corriente de falla línea a tierra es mucha menor que la corriente de falla trifásica, entonces el sistema puede considerarse "no efectivamente aterrado." Para determinar si el sistema está efectivamente aterrado, el programa primero realiza una falla de una sola línea a tierra en la fase A. La tensión por unidad en las fases B y C se comparan con el umbral especificado en el campo Tensión por unidad aterrada relámpago de arco (Arc Flash Gnd Vpu) en el cuadro de dialogoOpciones - Sistema (Options - System). Si la tensión promedia por unidad es inferior que el umbral, el sistema se considera como efectivamente aterrado. |
| Brecha del arco (Arc Gap) | La brecha entre los conductores de fase. Se almacenan estos datos en la biblioteca estándar. La brecha se puede especificar según el tipo de envolvente y tensión. El texto de esta columna es del color azul que indica que puede cambiar los valores. Los resultados cambiarán automáticamente. |
| Corriente de falla sólida (kA) [Bolted Fault (kA)] | Esta es la corriente que pasa a través del dispositivo de disparo para una falla sólida trifásica en la barra con falla. Si hay sólo un ramal, entonces la corriente de falla es igual a la corriente pasando por el dispositivo de protección. De lo contrario, la corriente pasando por el dispositivo de protección es un valor más pequeño. Si el dispositivo de protección está al otro lado del otro lado de un transformador, entonces la corriente que fluye se escala por la relación de transformación. El texto de esta columna es del color azul que indica que puede cambiar los valores. Los resultados en la hoja de cálculo cambiarán automáticamente. |
| Corriente estimada de relámpago de arco (kA) [Estimated Arc Fault (kA)] | Esta es la corriente estimada que fluye a través del dispositivo de disparo, la que contribuye a la corriente total del arco. Este valor se utiliza por el programa para estimar el tiempo de disparar. Para el cálculo de la energía incidente, se utiliza la corriente total en la barra con falla. |
| Tiempo de disparo (segundos) [Trip Time (sec)] | El tiempo de disparo para el dispositivo de protección en la corriente estimada del arco. |
| Tiempo de apertura (s) [Opening Time (sec)] |
El tiempo de apertura para interruptores automáticos o dispositivos de apertura de AT después de disparar el relé. Esta columna sólo es aplicable para los relés. Después de que el relé dispare, el interruptor automático de AT lleva esta cantidad de tiempo para despejar la falla. Si el dispositivo de disparo es un fusible o interruptor automático de BT en lugar de un relé, el tiempo de disparo ya incluye el tiempo de apertura entonces esta columna estará en blanco. Hay algunas excepciones que se aplican a este. Algunos relés ya incluyen el tiempo de apertura del interruptor automáticos en sus curvas de disparo. Estos se conocen como Relés SST (disparo controlado por electrónica). Unos ejemplos son: Cutler-Hammer Digitrip 1150 V, Digitrip MCV, etcétera. En el diálogo Datos de relés (Relay Data), puede especificar cuál interruptor automático, fusible o interruptor se abre cuando dispara el relé. Se utiliza el tiempo de apertura del diálogo del dispositivo de conmutación. Si no se especifica el nombre de identificación del dispositivo de conmutación, se utiliza el tiempo de apertura del interruptor automático justo al lado del relé. Si no hay dispositivos de conmutación inmediatos, el programa atravesar aguas arriba hasta encontrar el primer dispositivo de conmutación. |
| Tiempo de arco (segundos) [Arc Time (sec)] | Duración total de la falla de arco. Esta es la suma del Tiempo de disparo y el Tiempo de apertura. El texto de esta columna es del color azul que indica que puede cambiar los valores. Los resultados cambiarán automáticamente. Si un Tiempo auxiliar se especifica en el diálogo del relé, el Tiempo de arco incluye el tiempo auxiliar, el tiempo de disparo y el tiempo de apertura. |
| Frontera estimada del relámpago de arco (Estimated Arc Flash Boundary) | La frontera de protección del relámpago en las unidades especificadas. Este valor corresponde al dispositivo de disparo. |
| Distancia de trabajo (Working Distance) | Distancia de trabajo aproximado en unidades específicas. Puede especificar hasta cinco distancias de trabajo diferentes en Opciones de cortocircuito (Short Circuit Options). Para cada distancia de trabajo se calcula la energía incidente. |
| Energía incidente (cal/cm2) [Incident Energy (cal/cm2)] | Esta es la energía incidente del relámpago de arco correspondiente al dispositivo de disparo. El tiempo de disparo asociado con el dispositivo de disparo se utiliza en el cálculo. Sin embargo, la corriente del arco o la corriente de falla utilizado es la corriente de falla total de la barra con falla y no la corriente que pasa por el dispositivo de disparo. La calificación de los equipos de protección de personal (EPP) usado por los trabajadores debería basarse en este valor. |
| Clasificación de ropa obligatoria (Required Clothing Class) | Esta es la categoría de peligro/riesgo según NFPA 70E. EPP apropiado se recomienda de acuerdo a esta clase. |
Puede abrir el informe de peligro de relámpago de arco en Excel®. Para hacerlo, haga clic en
Abre con Excel (Open with Excel) en la cinta para el informe. También puede hacer clic derecha en la hoja de cálculo y haga clic en Abre en Excel (Open in Excel).
Puede crear un plano de informe personalizado. Para personalizar el informe:
Configuración de informe (Report Config).Ver también Para compartir configuraciones de informes.
