Figura 1: Opciones de diseño automatizado - General
Las opciones de Diseño automatizado permiten seleccionar plantillas de diseño, métodos de cálculo y los valores predeterminados para el diseño. Para seleccionar las opciones, seleccione Herramientas > Opciones> Diseño automatizado (Tools > Options > Auto Design).
Hay 5 categorías de opciones:
Figura 1: Opciones de diseño automatizado - General
Hoja de diseño de biblioteca (Design Library Sheet): Seleccione la plantilla del diseño que desea utilizar. Las plantillas de diseño se almacenan como hojas de diseño en la biblioteca estándar (Stdlib.mdb). La biblioteca tiene una hoja de diseño por preconfiguración llamado "genérico". Se puede crear sus propias plantillas de diseño en la biblioteca. Para obtener más información sobre cómo crear o editar hojas de diseño, consulte Biblioteca de diseño.
Genera informe solamente sin cambiar los datos (Generate Report Only Without Changing Data): Esto le permite ver los comentarios con respecto al diseño (tamaño/calificaciones) de los equipos existentes, sin cambiar el diseño (los datos). Cuando esto no se selecciona, los tamaños de equipos/calificaciones se pueden cambiar después de ejecutar el Diseño automatizado.
Crear lista de materiales (Create Bill of Materials Report): Crea un informe de lista de materiales para los elementos que son auto-diseñados.
Carga aguas abajo basado en (Downstream load based on): Selecciona el tipo de cálculo de corriente de carga a utilizar para dimensionar los equipos. Las siguientes opciones están disponibles:
Figura 2: Cuadro de diálogo para dimensionar corriente
Para dimensionar MCC/Paneles en un diagrama unifilar (Sizing MCCs/Panels on One-line): Listados de carga de MCC y paneles incluyen diferentes componentes como disyuntor principal (interruptor automático/fusible), barra, interruptores automáticos/fusibles de alimentación, cables de alimentación, etc. Puede seleccionar cuales elementos a dimensionar al seleccionar la opción apropiada:
Arrancador de motor predeterminado (Default Motor Starter): Selecciona el tipo de arrancador a utilizar en la descripción de alimentación del MCC al dimensionar el MCC.
Umbral de cortocircuito (%) [SC Threshold (%)]: Cuando la corriente estimada de corto circuito que pasa a través de un equipo es mayor que el valor umbral especificado de la clasificación de corto circuito del equipo, se proporciona una advertencia en el informe. Un umbral del 20% corresponde a 0,8 * Clasificación de Equipo.
Muestra comentarios extendido de coordinación en serie (Show extended comments for series coordination): Esta opción proporciona comentarios más detallados al realizar la coordinación en serie entre los dispositivos de protección.
Regla de longitud de derivación (pies) [Tap Rule Length (ft)]: Longitud del conductor del punto de la derivación hasta el dispositivo de protección aguas abajo que no necesita ser protegida por un dispositivo de protección.
Al elegir los cables, asume (When choosing cables, assume): Seleccione una de las siguientes opciones. El diseño para ambos sistemas se puede especificar en la biblioteca de diseños.
Figura 3: Opciones de diseño automatizado - Cables
Longitud predeterminada del cable (pies): La característica de Diseño automatizado entra automáticamente la longitud del cable predeterminada si no está ya especifica la longitud del cable.
Para dimensionar cables protegidos por disparo electrónico (Sizing Lines Protected by SSTs):
Figura 4: Opciones de diseño automatizado - Dispositivo de protección
Al elegir el ajuste del umbral de disparo del interruptor automático, asume (When choosing breaker pickup setting, assume): Interruptores automáticos con ajustes del umbral de disparo ajustables se pueden configurar como el umbral de disparo más alto o más bajo posible que es igual o mayor que el valor de diseño de corriente.
Dimensiona interruptor automático de alimentación (Size Feeder Breaker): Seleccione los criterios para dimensionar los interruptores automáticos de alimentación.

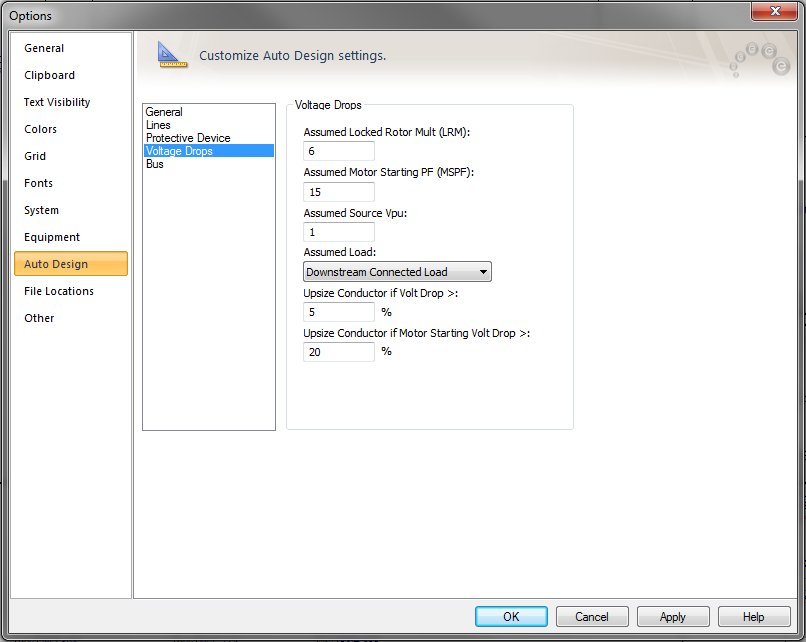

Figura 5: Opciones de diseño automatizado – Caída de tensión
Diseño automatizado le permite seleccionar los cables de mayor calificación, si la caída de tensión al final del cable aguas abajo es superior a un valor especificado por el usuario. La caída de tensión se define como sigue:
Caída de tensión = (kV Base – Tensión calculada)/ kV Base * 100%
Multiplicador del rotor bloqueado asumido [Assumed Locked Rotor Mult (LRM)]: Este valor, multiplicado por la corriente de carga plena de motores, proporciona la corriente de inserción. Este valor se utiliza para todos los circuitos de motores para el cálculo de caída de tensión, mientras al dimensionar los cables.
Voltaje por unidad de la fuente asumido (Assumed Source Vpu): La tensión por unidad en el extremo fuente del cable.
Carga asumida (Assumed Load): Tipo de cálculo de corriente para calcular la caída de tensión. Las elecciones son:
Incrementa dimensión del conductor si caída de tensión > (Upsize Conductor if Volt Drop >): Si la caída de tensión debido a la carga es mayor que el valor especificado, el programa selecciona el siguiente cable más grande con el fin de mantener la caída de tensión dentro de los límites especificados. Para evitar incrementar la dimensión de cables basado en la caída de tensión, el campo de edición debe estar en blanco.
Incrementa dimensión del conductor si la caída de tensión al arrancar el motor > (Upsize Conductor if Motor Starting Voltage Drop >): Si la caída de tensión debido al arranque del motor es mayor que el valor especificado, el programa selecciona el siguiente cable más grande para que la caída de tensión se mantiene dentro de los límites especificados.
Importante: Para evitar incrementar la dimensión de cables basado en la caída de tensión de arranque, el campo de edición debe estar en blanco.
Figura 6: Opciones de diseño automatizado - Barra
<Otros> Tipos de barras (<Other> Bus Types): Para las barras definidas como tipo de Otro (Other), se puede permitir o restringir el dimensionamiento.
