Figura 1: Barra CC Ejemplo-1
En este ejemplo, vamos a:
Para ver la muestra y realizar cada análisis, abra el archivo de ejemplo DC Bus Example-1.dez ubicado en el directorio Samples.
Figura 1: Barra CC Ejemplo-1
Este diagrama unifilar tiene ambos equipos CA y CC. Rectificador RTF-1 convierte CA en CC y alimenta 250V CC al tablero eléctrico SWB-DC. Otros elementos de CC modelados en este diagrama unifilar son motores, cargas, cables e interruptores automáticos.
Haga doble clic en el símbolo del rectificador RTF-1 en el diagrama unifilar para abrir el cuadro de diálogo del rectificador.
Figura 2: Cuadro de diálogo de los datos del rectificador - Pestaña de especificaciones
Los campos relevantes se describen a continuación.
| Opción | Descripción |
|---|---|
| Valor CC nominal kV (DC Rated kV) | La tensión de la salida nominal (CC) es 0,25kV (o 250V). |
| Corriente de carga plena nominal CC (DC Rated FLA) | Salida nominal de corriente (CC) es 900A. |
| Diodo/IGBT/Tiristor (Diode/IGBT/Thyristor) | Este es un rectificador de diodos, que no tiene control de tensión. Otras opciones son IGBT y tiristores, ambos con control de tensión. Rectificadores de diodos pueden tener corriente CC de falla de la terminal cerca de la corriente de falla del lado CA. |
| Falla IGBT X FLA (IGBT Fault X FLA) | Esta es la cantidad de corriente de falla en la terminal de salida de CC del rectificador en múltiplos de la corriente de carga plena nominal de CC. Este rectificador puede suministrar hasta 10 veces la FLA, que es 9000A. |
| Tiempo de falla del IGBT/Diodo (IGBT/Diode Fault Time) | Esta es la duración máxima que rectificador puede suministrar corrientes de falla. Esto tiene un valor predeterminado de 0,2 segundos. Algunos rectificadores tienen un circuito de control que detecta sobrecorriente e instantáneamente se apaga la salida. |
Los campos descritos anteriormente son adecuados para el análisis de cortocircuito y peligro de relámpago de arco. Sin embargo, es necesario escribir la información de la impedancia de conmutación en la pestaña Flujo de potencia (Power Flow) para realizar el análisis de flujo de potencia.
Observe que no hay un campo para la tensión de entrada nominal o corriente.
Seleccione la pestaña Flujo de Potencia (Power Flow).
Figura 3: Pestaña de flujo de potencia de rectificador
Los campos relevantes se describen a continuación.
| Opción | Descripción |
|---|---|
| Impedancia de conmutación (Commutation Impedance) |
Estos valores se utilizan en las ecuaciones de Kimbark para calcular el flujo de potencia a través del rectificador. Esta es una estimación de la impedancia en el lado de la línea. Si el rectificador tiene un transformador dedicado, entonces utilice esos datos de transformador como una aproximación cercana. Si no, utilice los datos del transformador aguas arriba. En este ejemplo, el transformador aguas arriba es 1000kVA, con 5,75% de impedancia, y una relación X/R de 5,6.
|
Otros campos en la pestaña Flujo de potencia (Power Flow) se describen en Análisis de flujo de potencia CC.
Nota: Estos campos de la pestaña Flujo de potencia (Power Flow) sólo afectan a la solución de flujo de potencia y no el cortocircuito o el análisis de relámpago de arco. El uso de estimaciones aquí no afectará a los cálculos de cortocircuito.
Haga doble clic en la barra SWB-DC para abrir el cuadro de diálogo. Esto es similar a un cuadro de diálogo de barra CC.
Figura 4: Cuadro de diálogo de barra CC
Los campos relevantes se describen a continuación.
| Opción | Descripción |
|---|---|
| Base kV | Esta es la tensión nominal de la barra. En este ejemplo, es 0,25kV (o 250V). |
| Tipo (Type) | El tipo de barra. En este ejemplo, el tipo de barra es tablero eléctrico. |
Haga doble clic en el cable C-6 en el lado aguas abajo izquierdo de la barra SGT-DC para abrir el cuadro de diálogo.
Figura 5: Cuadro de diálogo de cable CC
Para los fines de los cálculos, los campos más importantes son Resistencia (Resistence), Longitud (Length), y Valor nominal (Rating).
| Opción | Descripción |
|---|---|
| Resistencia (Ohmios/1000') Rdc (Longitud unidirectional) [Resistance (Ohms/1000') Rdc (One way length)] | Esta es la resistencia CC por cada 1000 pies de conductor, y se puede calcular a partir de los campos Tipo (Type), Aislamiento (Insulation), y Tamaño (Size). La resistencia total se calcula a partir de este valor, la longitud del cable, y el número de cables en paralelo. |
| Longitud (Length) | Este valor debe ser escrito para calcular la resistencia total. |
| Valor nominal (A) [Rating (A)] | Este valor puede calcularse a partir de las selecciones realizadas en Tipo (Type), Aislamiento (Insulation), Tamaño (Size), y Número (No). |
Haga doble clic en el símbolo del motor M-1 en el diagrama unifilar para abrir el cuadro de diálogo Datos de motor CC (DC Motor Data).
Figura 6: Cuadro de diálogo de datos de motor
Los campos relevantes se describen a continuación.
| Opción | Descripción |
|---|---|
| R (ohmios) [R (Ohms)] | Esta es la resistencia de la armadura incluyendo la resistencia en el colector. Estos son los datos más importantes para los cálculos de cortocircuito. |
| HP | Potencia nominal del motor. Esto se utiliza en el flujo de potencia. |
| Eficiencia (Efficiency) | Eficiencia en las condiciones nominales. Se calcula la entrada de kW como 0,746 * HP / Eficiencia. |
Nota: kV nominal (Rated kV), Ia (Armadura) [Ia (Armature), y RPM son datos de la placa de identificación y son sólo para referencia.
Haga doble clic en el símbolo de carga L-1 en el diagrama unifilar para abrir el cuadro de diálogo Datos de carga (Load Data).
Figura 7: Cuadro de Diálogo de datos de cargas
No se consideran las cargas en el análisis de cortocircuito, pero se utilizan en el análisis de flujo de potencia.
Cierre todos los cuadros de diálogo de datos abiertos y realice un análisis de cortocircuito, de la siguiente manera:
Cortocircuito (Short Circuit) para abrir el modo de análisis cortocircuito.
Momentáneo (Momentary)
Provoca falla en barra(s) [Fault Bus(es)]. Esta provoca fallas en todas las barras en el diagrama unifilar

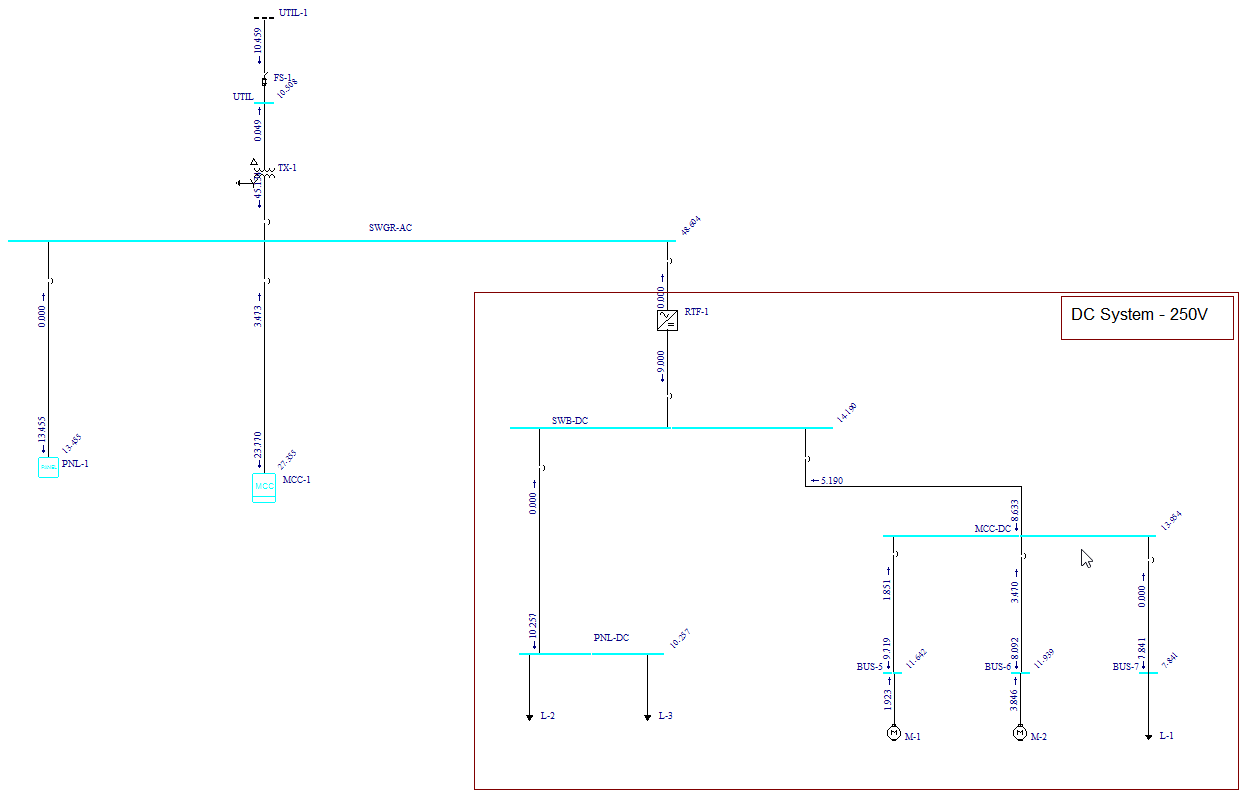

Figura 8: Resultados de cortocircuito para barras CC
Relámpago de arco (Arc Flash) para mostrar los resultados de peligro de relámpago de arco.
Figura 9: Resultados de peligro de relámpago de arco
Figura 10: Informe de peligro de relámpago de arco
Coordinación (Coordination) para abrir el modo de análisis de coordinación.
Figura 11: Gráfico de TCC para interruptores automáticos CC
Flujo de potencia (Power Flow).
Resolve (Solve) para mostrar los resultados de flujo de potencia en el diagrama unifilar.
Figura 12: Resultados de Flujo de Potencia
