Aba de Controle (IEC) [Control Tab (IEC)]

Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito [Short Circuit] clique em Opções de Curto-Circuito [SC Options].

Selecione a aba Controle [Control] para especificar os diversos parâmetros para definir as condições de contorno de um estudo de curto-circuito.

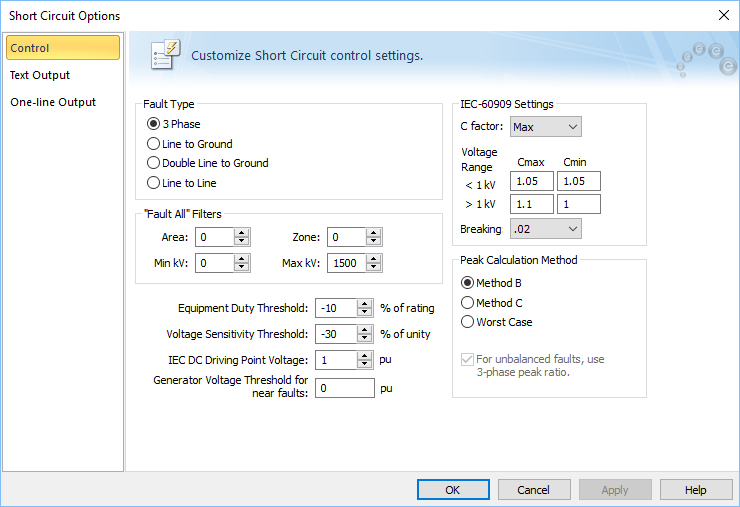

Figura 1:1 Aba de Controle da Caixa de Diálogo das Opções de Curto-Circuito

Opção Descrição
Tipo de Falta Quatro diferentes dtipos de falta estão disponíveis para o estudo de curto-circuito. A default é o Trifásico [3 Phase] o qual geralmente é usado para determinar as maiores correntes disponíveis para avaliar a suportabilidade de equipamentos e para fins de proteção. Os outros tipos, Fase-Terra [Line to Ground], Dupla-Fase-Terra [Double Line to Ground], e Bifásico [Line to Line] são geralmente usados para aplicações especializadas de proteção ou para avaliação de problemas no sistema.
Filtro "Curto-circuitar Tudo" ["Fault All" Filters] Habilitar você especificar as barras de uma Área [Area], Zona [Zone], e Faixa de Tensão [kV Range] para aplicar a falta e gerar os relatórios para várias ou todas as barras.
Limites de Suportabilidade de Equipamentos [Equipment Duty Threshold]

Configura o limite inferior para sinalizar a violação da capacidade de um disjuntor no SmartDuty™. Se o limite é configurado para -10 porcento, o SmartDuty™ sinaliza todos os equipamentos que tenham capacidades de curto-circuito dentro dos 10% de sua capacidade nominal (maior do 90% de sua capacidade nominal)

Nota: A abilidade de verificar automaticamente a suportabilidade dos equipamentos durante os cálculos somente é disponibilizada se você comprou EasyPower com o SmartDuty™.

Nota: Você deve clicar em Suportabilidade de Equipamentos [Equipment Duty] a partir do módulo de Curto-Circuito [Short Circuit] para este campo ter efeito nos resultados exibidos no unifilar.
Para este campo ter efeito para os resultados em texto, você deve marcar a caixa de seleção Suportabilidade de Equipamento [Equipment Duty] na aba Resultados em Texto [Text Output] da caixa de diálogo Opções de Curto-Circuito [Short Circuit Options].

Para maiores informações sobre os cálculos de solicitação de equipamentos conforme IEC, veja Cálculos IEC para Avaliação de Equipamentos.

Limite de Sensibilidade de Tensão

Você pode configurar um limite para as tensões nas barras remotas. Barras que violem este limite são sinalizadas. Você pode controlar a sinalização para baras de média e baixa tensão usando Curto-Circuito > Unifilar > Sinalização da Sensibilidade de Tensão [Short Circuit Options > One-line Output > Voltage Sensitivity Highlighting]. Isto é aplicável somente para faltas em uma única barra.

Tensão no Ponto de Falta DC IEC

Os cálculos de curto-circuito DC usam esta tensão por unidade.

Tensão Limite para Geradores para faltas próximas.

Este limite e usado para calculos de corrente de regime permanente. Deve se situar entre 0 e 1.

Configurações para a IEC-60909

Fator C

Este é o fator de correção de tensão (comumente referido como Fator C). O Fator C e usado para modificar as impedâncias do equipamento e tensão no ponto de falta. A IEC recomenda cálculos de correntes de curto-circuito máximas e mínimas. Selecionando-se o Fator C para Máx ou Min possibilita o tipo de cálculo desejado. Você pode realizar estes cálculos apenas um de cada vez. O Fator C se altera em função do nível de tensão. Os valores default da caixa de diálogo Opções [Options] são aqueles recomendados pela IEC-60909, e são sintetizados abaixo. Você pode alterar estes valores se for necessário.

Faixa de Tensão

Tabela d o Fator C para Tensão

Nível de Tensão

Cmax

Cmin

Baixa Tensão (< 1 kV) [Low Voltage ( < 1 kV)]

1.05

0.95

Alta Tensão [High Voltage ( > 1 kV)]

1.1

1

Interrupção

Uma das quatro correntes de interrupção (0.02s, 0.05s, 0.1s, 0.25s) pode ser escolhida como default global para o limite de exibição da corrente da curva na folha e as marcações de corrente para disjuntores de baixa tensão e fusíveis. Você pode alterar as configurações individuais para disjuntores e fusíveis em suas respectivas caixas de diálogo.

Método de Cálculo de Pico

As correntes de pico são claucladas com base no método B ou método C como descrito na IEC 60909. O prior caso usa a maior corrente apos comparar os dois métodos B e C.

Para faltas desequilibradas, usa-se a relação de pico trifásica.

Selecione esta opção para garantir que faltas desbalanceadas tais como faltas à terra, bifásicas e dupla-fase terra usam a relação X/R da falta trifásica para calcular a corrente de pico no metodo C. Se esta opçao não e a escolhida, a relação X/R da falta desequilibrada é usada para os calculos da corrente de pico.

Informações Adicionais

Referência de Curto-Circuito (IECI) [Short Circuit Reference (IEC)] Opções de Curto-Circuito (IEC) [Short Circuit Options (IEC)]
Definindo o Método de Curto-Circuito [Setting the Short Circuit Method] Cálculos IEC para Avaliação de Equipamentos
Aplicando uma Falta em uma Barra [Faulting a Bus]
