Para configurar as opções de curto-circuito, a partir do módulo Curto-Circuito [Short Circuit] clique em Opções de Curto-Circuito [SC Options].
Selecione a aba Resultados em Texto [Text Output] para especificar os vários parâmetros para controlar os relatórios durante o estudo. Os resultados em texto podem ser exibilidos em janelas de resultados individuais, que podem ser giradas (scrolled), revisadas e impressas a seu gosto. Você pode buscar diferentes opções e níveis de detalhes para seus requisitos de um estudo particular.

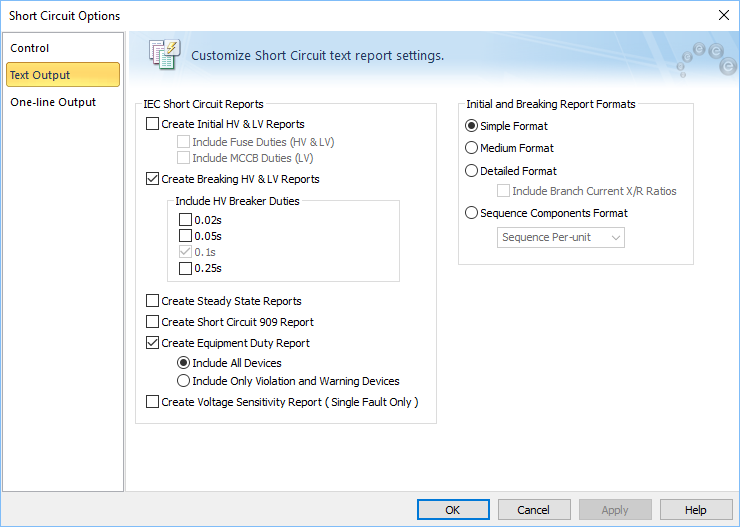

Figura 1:1 Aba de Resultados em Texto daCaixa de Diálogo das Opções de Curto-Circuito [Text Output Tab of the Short Circuit Options Dialog Box]
| Opção |
Descrição |
|---|---|
|
Relatórios de Curto-Circuito IEC Essas opções habilitam você a criar relatórios de curto-circuito IEC após você ter dado curto-circuito em uma ou mais barras. Você visualizar os resultados na tela ou então imprimi-los. O EasyPower pode exibir janelas múltiplas de resultados de uma só vez e você estudá-las usando a ferramenta Janela > Lado a Lado [Window > Tile]. |
|
| Criar Relatórios Iniciais de AT [HV] e BT [LV] |
Esta opção cria um relatório que exibe as correntes iniciais da norma IEC para fusíveis de baixa de alta tensão ou para incluir as solicitações em disjuntores de baixa tensão de caixa moldada (MCCB). As solicitações são incluídas para disjuntores de alta tensão com uma constante de tempo DC de 45 ms. Você pode especificar o nível de detalhe desejado usando as opções em Formatos de Relatorio para Corrente Inicial e de Interrupção [Initial and Breaking Report Formats]. |
| Criar Relatórios de Interrupção para AT [HV] e BT [LV] |
Esta opção cria relatórios de alta e baixa tensão que exibem as correntes de interrupção para 0.02, 0.05, 0.1, ou 0.25 segundos. O default é 0.1 segundos, mas você pode escolher qualquer combinação de correntes de interrupção para incluir no relatório. Você pode especificar o nível de detalhe desejado usando as opções em Formatos de Relatorio para Corrente Inicial e de Interrupção [Initial and Breaking Report Formats]. |
| Criar Relatórios de Regime Permanente | Esta opção cria um relatório que exibe as correntes de regime permanente da norma IEC. |
| Criar Relatório de Curto-Cricuito da 909 | Esta opção cria um relatorio que exibe os resultados de curto-circuito da norma IEC 909. |
| Criar Relatório de Solicitação de Equipamento |
Esta opção cria um relatório que exibe os fluxos de corrente através de cada disjuntor e avalia as correntes de falta (solicitações de disjuntor) em percentagem da capacidade nominal do disjuntor. Você pode especificar se serão incluídos todos os dispositivos ou apenas aqueles dispositivos que apresentam violações ou advertências. Para maiores informações de como os cálculos de solicitação dos equipamentos são realizados, veja Cálculos IEC para Avaliação de Equipamentos. |
| Criar Relatório de Sensibilidade de Tensão (Apenas para falta em única barra) | Esta opção cria um relatório que exibe todas as barras que tem tensões abaixo do limite especificado quando ocorre uma falta no sistema. Este relatório é disponibilizado apenas quando é aplicada uma falta em uma barra única. |
| Formatos de Relatório da Corrente de Interrupção e Inicial |
Existem quatro formatos diferentes de relatório disponíveis para o relatório de interrupção e inicial: Simples [Simple], Médio [Medium], Detalhado [Detailed], e Componentes de Sequência [Sequence Components]. Cada opção provê diferentes níveis de detalhe. Experimente as diversas opções para determinar qual delas melhor se adequa às suas necessidades. Para o relatório Detalhado [Detailed], você pode optar por Incluir as Relações X/R das Correntes dos Ramos [Include Branch Current X/R Ratios]. Para o formato Componentes de Sequência [Sequence Components], você pode escolher entre Sequência Por Unidade [Sequence Per-unit], Ampères de Fase [Phase Amps], ou Por unidade de Fase [Phase Per-unit]. |

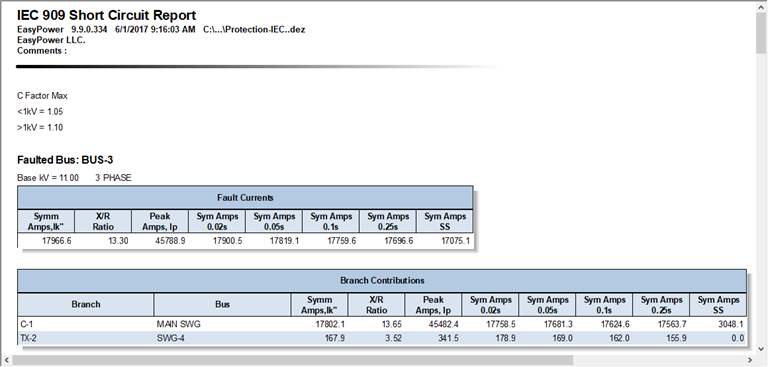

Figura 2:2 Exemplo de Relatório de Curto-Circuito
|
