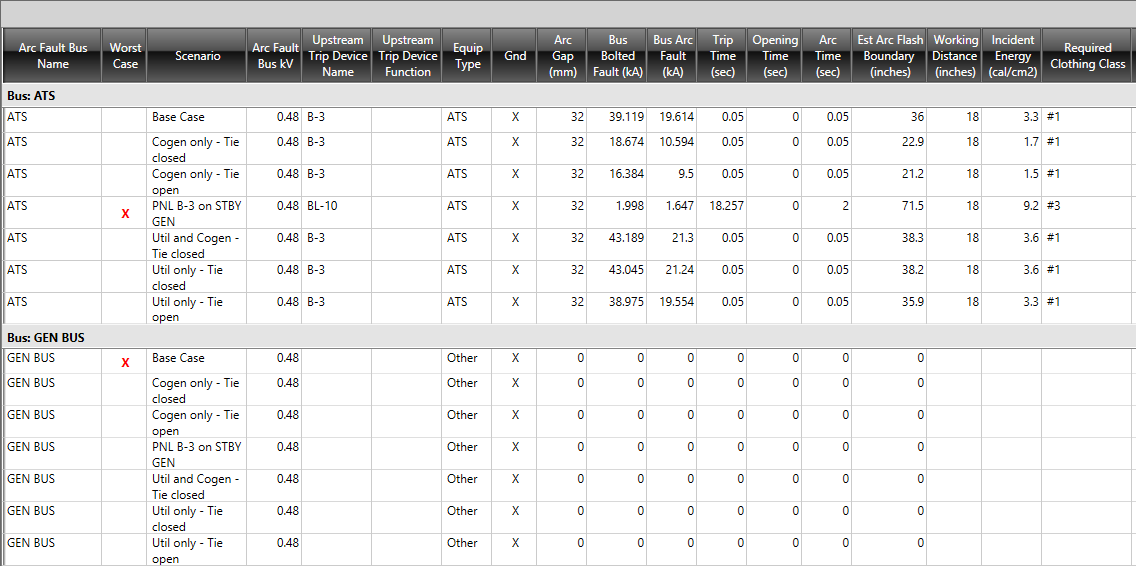

Figura 1:1 Relatório de Comparação de Cenários do Arc Flash [Arc Flash Scenario Comparison Report]
Os níveis de falta e de energias incidentes em qualquer barra pode mudar com a configuração do sistema. Por exemplo, você pode:
Nesses diferentes cenários, você obtém diferentes níveis de falta em qualquer barra do sistema. Se você tem vários cenários armazenados em um arquivo unifilar, você pode comparar os resultados das simulaçoes de risco de arco de cada cenário ecriar um relatório que mostre as energias incidentes do pior caso para as barras em falta.
O Relatório de Comparação de Cenários apresenta os resultados de arc flash de cada cenário. Você pode visualizar todos os cenários ou filtrar o relatório para mostrar somente os cenários de pior-caso.
Nota: Quando as opções de Curto-Circuito são configuradas para Ambos (Incluindo e Excluindo o Disjuntor de Entrada) [Both (Including and Excluding Main)], o relatório se comporta como se a opção Excluindo o Disjuntor de Entrada [Excluding Main] estivesse selecionada. Como resultado, algumas barras podem exibir zeros no relatório.
Figura 1:1 Relatório de Comparação de Cenários do Arc Flash [Arc Flash Scenario Comparison Report]
Para maiores informações veja Trabalhando com o Relatório de Comparação de Cenários do Arc Flash.
Nota: Para maiores informações sobre cálculos de risco de arc flash, veja Cálculos de Risco de Arc Flash [Arc Flash Hazard Analysis].
|
